français 58

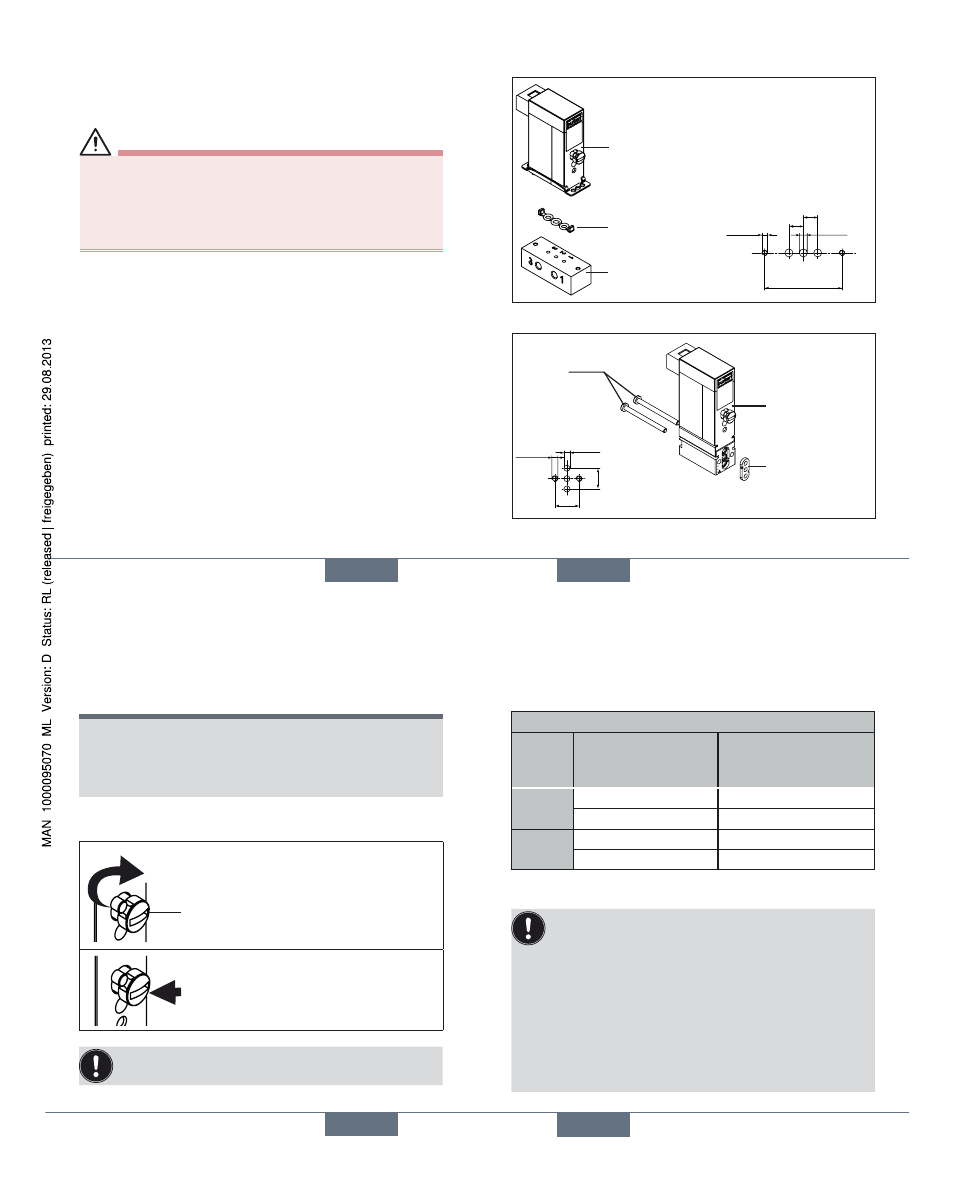

Montage de l'appareil 6144 avec une bride Bürkert :
(cf. figure 1 : schéma de montage pour bride Bürkert)
AVERTISSEMENT !
Danger en cas d'échappement de fluide !
Les joints mal positionnés menacent l'étanchéité des
raccords.
• Assurez-vous que les garnitures d'étanchéité fournies
sont correctement installées.
→
Introduire la garniture d'étanchéité dans l’électrovanne.
→
Assigner correctement les raccords fluidiques 1, 2, 3 au
niveau de l’électrovanne et de la plaque de raccordement.
→
Présenter les trous conformément au schéma de perçage.
→
Visser l’électrovanne sur la plaque de raccordement.
→
Vérifier l'étanchéité de l’électrovanne.
Montage de l'appareil 6144 avec une bride angulaire :
(cf. figure 2 : schéma de montage pour bride angulaire)
→
Assigner correctement les raccords fluidiques 1, 2, 3 au
niveau de l’électrovanne et de la plaque de raccordement.
→
Présenter les trous conformément au schéma de perçage.
→
Visser l’électrovanne sur la plaque de raccordement.
→
Vérifier l'étanchéité de l’électrovanne.
59 français
Électrovanne avec éléments de fixation
Plaque de
raccordement
Garniture
d’étanchéité
Schéma de perçage :
4
4
ø 2,0 (max.) M1,6
21,5
1 2 3
Fig. 1 : Schéma de montage pour bride Bürkert
Électrovanne
avec éléments
de fixation
Garniture
d’étanchéité
Schéma
de perçage :
6,4
5,5
ø 1,6 (max.)
M1,6
Vis de
fixation
2
3
1
Fig. 2 : Schéma de montage pour bride angulaire (FS09)
français 60
8.2.1. Actionnement manuel
• L’électrovanne peut être actionnée à l’aide d’une commande
manuelle.
REMARQUE!
La commande manuelle peut être endommagée si vous
la tournez une fois enfoncée.
• Ne pas enfoncer et tourner la commande manuelle
simultanément.
Positions de commutation de la commande manuelle :
Fonction verrouillage :
tournée de 90° = commutation dès
l’enclenchement
Position normale
Fonction à impulsion :
Appui = commutation brève
Fonction à impulsion n'est pas disponible sur toutes
les variantes de l'appareil (cf. tableau).
61 français
8.2.2. Description des variantes
• L'emplacement et le fonctionnement du levier manuel, ainsi
que la position des raccords fluidiques, diffèrent en fonction
du modèle d'appareil (cf. tableau ci-dessous).
Description des principales variantes :
Modes
d'action
Position du levier
manuel au raccords
fluidiques Fonction « levier
manuel » possible
WWC
P Touches et verrouillable
R verrouillable
WWD
P verrouillable
R Touches et verrouillable
8.3. Installation électrique
Consigne importante pour le bon fonctionnement de
l'appareil :
L'appareil est conçu pour être alimenté par une
batterie. N'utilisez aucune tension technique en
courant continu !
Le respect de la polarité électrique est une
condition nécessaire au bon fonctionnement de
l’appareil !
Voir chapitre
„7.5. Marquage des connexions élec-
triques et fluidiques“.
