Burkert Type 6144 User Manual
Page 10
deutsch
32
Fluidische Anschlüsse
1
P
Druckanschluss
2
A
Arbeitsanschluss
3
R
Abluftanschluss
Druckbereich
siehe Typschild
Leitungsanschlüsse Bürkert Flansch unten
Winkelflansch seitlich
MP01-Flansch seitlich (Ventilinsel)

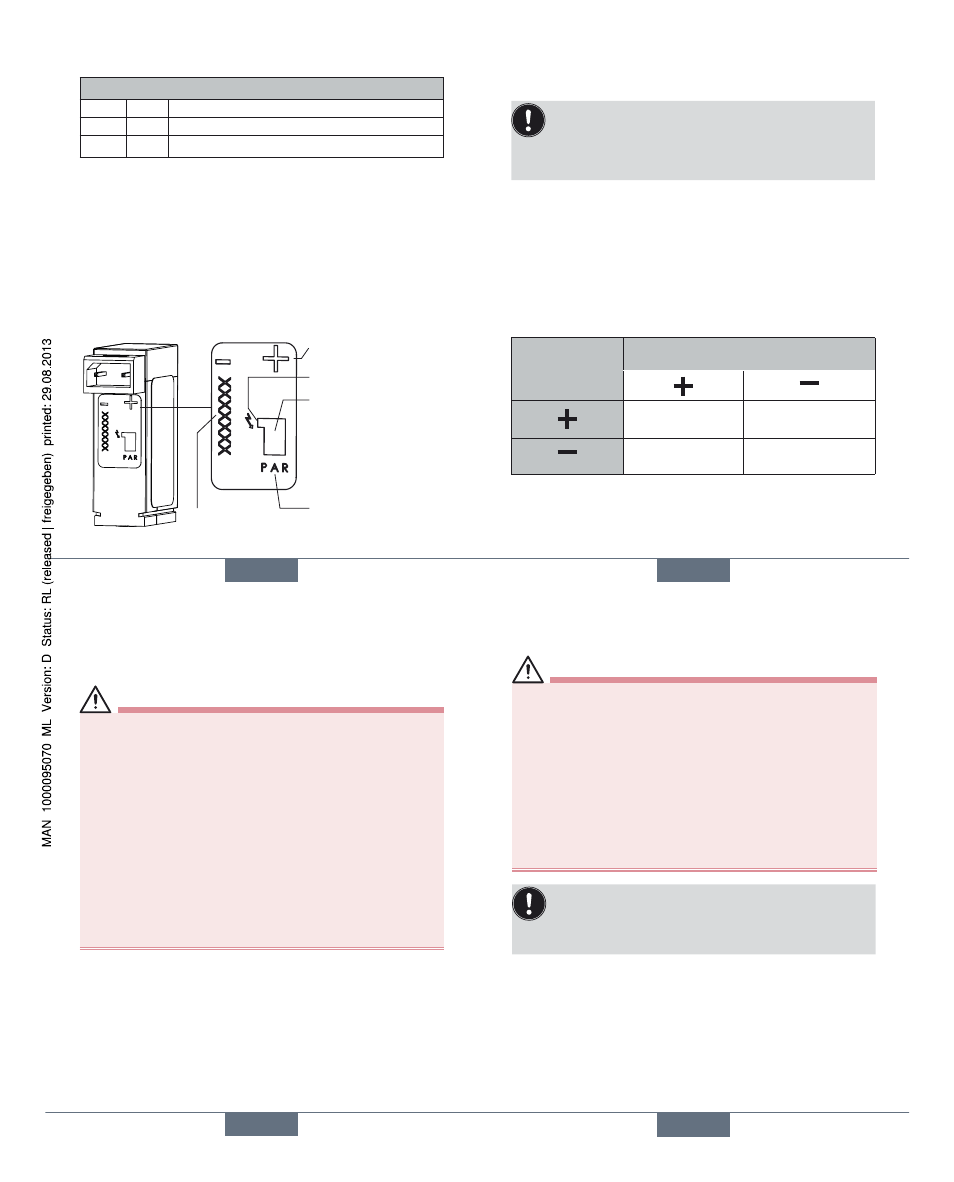

7.5. Kennzeichnung der
elektrischen und fluidischen
Anschlüsse
Gehäusesymbol
zur Positions-
bestimmung
der Ventilausgänge
an der
Gehäuseunterseite:
Anordung der
Ventilausgänge
Polarität
Serien-Nr.
Elektr. Anschluss
33
deutsch
7.6. Elektrische Daten
Richtige Polarität ist Vorraussetzung für die
Funktion des Gerätes!
Siehe Kapitel
„7.5. Kennzeichnung der elektrischen
und fluidischen Anschlüsse“.
Betriebspannung
entsprechend Typschild ± 10 %
Nennleistung
0,8 W (siehe ATEX-Anleitung für
Ex-Ausführung)
Nennbetriebsart
Dauerbetrieb, ED 100 %
7.6.1. Ansteuerung bistabile
Ausführung:
Kennzeichnung
Polung
Impulsdauer mind. 50 ms
Ventil (P-Sitz)
wird geöffnet
Ventil (P-Sitz)
wird geschlossen
Ventil (P-Sitz)
wird geschlossen
Ventil (P-Sitz)
wird geöffnet
deutsch
34
8. MONTAGE
8.1. Sicherheitshinweise
WARNUNG!
Bei Montagearbeiten können Gefahrensituationen
entstehen.
• Diese Arbeiten dürfen nur Personen mit entsprechen-
den Fachkenntnissen und mit geeignetem Werkzeug
durchführen!
• Gewährleisten Sie nach einer Unterbrechung der elekt-
rischen oder pneumatischen Versorgung einen definier-
ten oder kontrollierten Wiederanlauf des Prozesses!
Gefahr durch unbeabsichtigte Betätigung der Anlage!
Ungewolltes Ingangsetzen der Anlage kann zu Verlet-
zungen und Sachschäden führen.
• Verhindern Sie durch geeignete Maßnahmen, dass die
Anlage unbeabsichtigt betätigt werden kann.
8.1.1. Geräte die für den Einsatz in
Zone 2/22 konzipiert sind
Für die Schutzart IP54 nach EN 60529 dieser Einheit hat
der Anwender sorge zu tragen. Beispielsweise durch den
Einbau in ein geeignetes Gehäuse.
35
deutsch
8.2. Fluidische Installation
WARNUNG!
Verletzungsgefahr durch hohen Druck.
• Vor dem Lösen von Leitungen und Ventilen Druck
abschalten und entlüften!
Verletzungsgefahr durch Funktionsausfall/
Mediumsaustritt.
Wird zur Drucklufterzeugung für das Gerät die Abluft aus
anderen Prozessen verwendet, können die Dichtungen
durch die in der Luft enthaltenen Medien zerstört werden.
• Zur Drucklufterzeugung für das Gerät nur Frischluft
verwenden.
Wichtige Betriebsbedingung zur Vermeidung
von Fehlfunktionen:
Das Ventil muss einen Mindestabstand von 5 mm zu
anderen ferromagnetischen Materialien haben.
Einbaulage: beliebig, vorzugsweise Antrieb nach oben.
Vor der Montage:
→
Rohrleitungen und Flanschanschlüsse von eventuellen
Verschmutzungen säubern.
→
Zum Schutz vor Störungen vor das Ventil einen Filter
(5 µm) einbauen.
Typ 6144
