deutsch 36

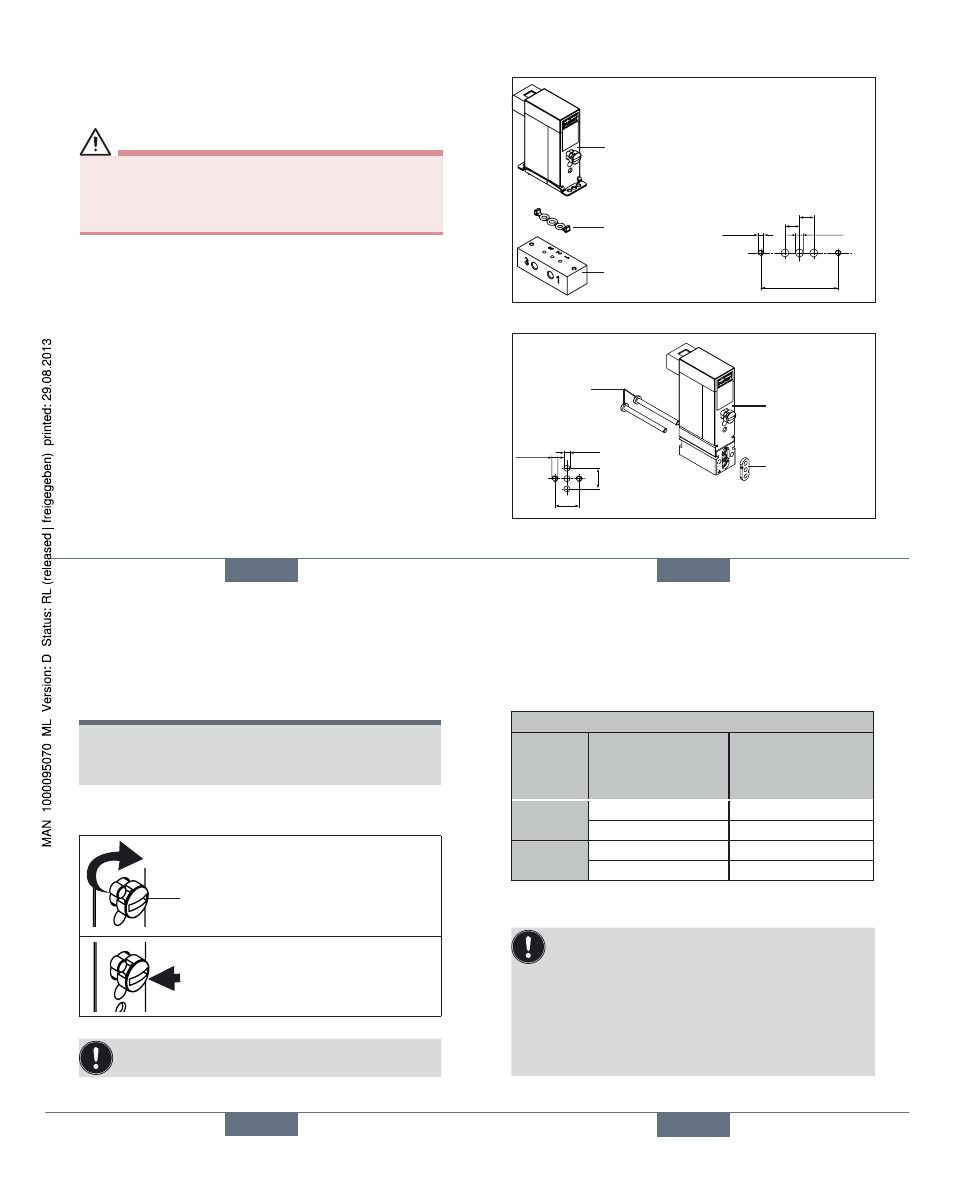

Montage Typ 6144 mit Bürkert-Flansch:
(siehe Bild 1: Montagezeichnung für Bürkert-Flansch)
WARNUNG!
Gefahr durch Mediumsaustritt!
Undichte Anschlüsse bei unkorrekt sitzender Dichtung.
• Achten Sie auf den richtigen Sitz der mitgelieferten
Dichtmatte.
→
Dichtmatte in das Ventil einlegen.
→
Fluidische Anschlussbelegung 1, 2 und 3 an Ventil und
Anschlussplatte richtig zuordnen.
→
Bohrungen gemäß Bohrbild anbringen.
→
Ventil auf Anschlussplatte schrauben
→
Ventil auf Dichtheit prüfen.
Montage Typ 6144 mit Winkelflansch:
(siehe Bild 2: Montagezeichnung für Winkelflansch)
→
Fluidische Anschlussbelegung 1, 2 und 3 an Ventil und
Anschlussplatte richtig zuordnen.
→
Bohrungen gemäß Bohrbild anbringen.
→
Ventil auf Anschlussplatte schrauben
→
Ventil auf Dichtheit prüfen.
37 deutsch
Ventil mit Befestigungselementen
Anschlussplatte
Dichtmatte
Bohrbild:
4
4
ø 2,0 (max.) M1,6
21,5
1 2 3
Bild 1: Montagezeichnung für Bürkert-Flansch
Ventil mit
Befestigungs-
elementen
Dichtmatte
Bohrbild:
6,4
5,5
ø 1,6 (max.)
M1,6
Befestigungs-
schrauben
2
3
1
Bild 2: Montagezeichnung für Winkelflansch (FS09)
deutsch 38
8.2.1. Handbetätigung
• Das Ventil kann manuell über einen Handhebel betätigt
werden.
HINWEIS!
Der Handhebel kann beschädigt werden, wenn er
gedrückt und dabei gedreht wird.
• Handhebel nicht gleichzeitig Drücken und Drehen!
Schaltstellungen des Handhebels:
Rastfunktion:
90° gedreht = einrastendes Umschalten
Normalstellung
Tastfunktion:
Drücken = kurzzeitiges Betätigen
Die Tastfunktion ist nicht bei allen Gerätevarianten
verfügbar (siehe Tabelle)
39 deutsch
8.2.2. Variantenbeschreibung
• Die Lage und Funktion der Handhebel sowie die Position
der fluidischen Anschlüsse ist je nach Ausführung unter-
schiedlich (Siehe nachfolgende Tabelle).
Beschreibung der wichtigsten Varianten:
Wirkungs-
weisen
Lage des Hand-
hebels an
fluidischem
Anschluss mögliche Hand-
hebelfunktion
WWC
P Rasten & Tasten
R Rasten
WWD
P Rasten
R Rasten & Tasten
8.3. Elektrische Installation
Wichtiger Hinweis für die einwandfreie Funktion des
Gerätes:
Das Gerät ist für Batteriespannung ausgelegt.
Keine technische Gleichspannung verwenden!
Richtige Polarität ist Vorraussetzung für die
Funktion des Gerätes!
Siehe Kapitel
„7.5. Kennzeichnung der elektrischen
und fluidischen Anschlüsse“.
Typ 6144
