Burkert Type 6144 User Manual
Page 15
français
50
5. REMARQUES GÉNÉRALES
5.1. Adresse
Allemagne
Bürkert Fluid Control Systems, Sales Center
Chr.-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. : 07940 - 10 91 111
Fax : 07940 - 10 91 448
E-mail : [email protected]
International
Les adresses des contacts internationaux figurent sur les
dernières pages des présentes instructions de service.
Nous sommes également présents sur Internet :
www.burkert.com
5.2. Conditions de garantie
La condition pour bénéficier de la garantie légale est l’uti-
lisation conforme de l’appareil et le respect des conditions
d’utilisation spécifiques.
5.3. Informations sur Internet
Les instructions de service et les fiches techniques spé-
cifiques aux appareils de type 6144 sont disponibles sur
Internet :
www.buerkert.fr
51
français
6. STRUCTURE ET
FONCTIONNEMENT
L’électrovanne à languette de type 6144 est une électrovanne
à 3/2 voies dont l'actionnement peut être électrique (monos-
table ou bistable) ou mécanique (commande manuelle).
français
52
7. CARACTÉRISTIQUES
TECHNIQUES
7.1. Conditions d'exploitation
AVERTISSEMENT !
Risque de blessure en cas de dysfonctionnement.
L'appareil n'est pas conçu pour être utilisé en plein air.
• Ne pas installer l'appareil en plein air, le tenir éloigné
des sources de chaleur car elles pourraient provoquer
un dépassement de la plage de température autorisée.
Température ambiante
0 ... +55 °C
Température du fluide
0 ... +55 °C
Fluides
Air comprimé avec huile, sans huile ou sec;
Fluides et gaz neutres (filtrage 5 µm);
Vide technique
Type de protection
IP40 avec connecteur
rectangulaire
Classe de protection 3 selon VDE 0580
7.2. Caractéristiques mécaniques
Dimensions
cf. fiche technique
Matériau du boîtier
PPS, renforcé par fibres de verre
Matériau d'étanchéité
FKM
53
français

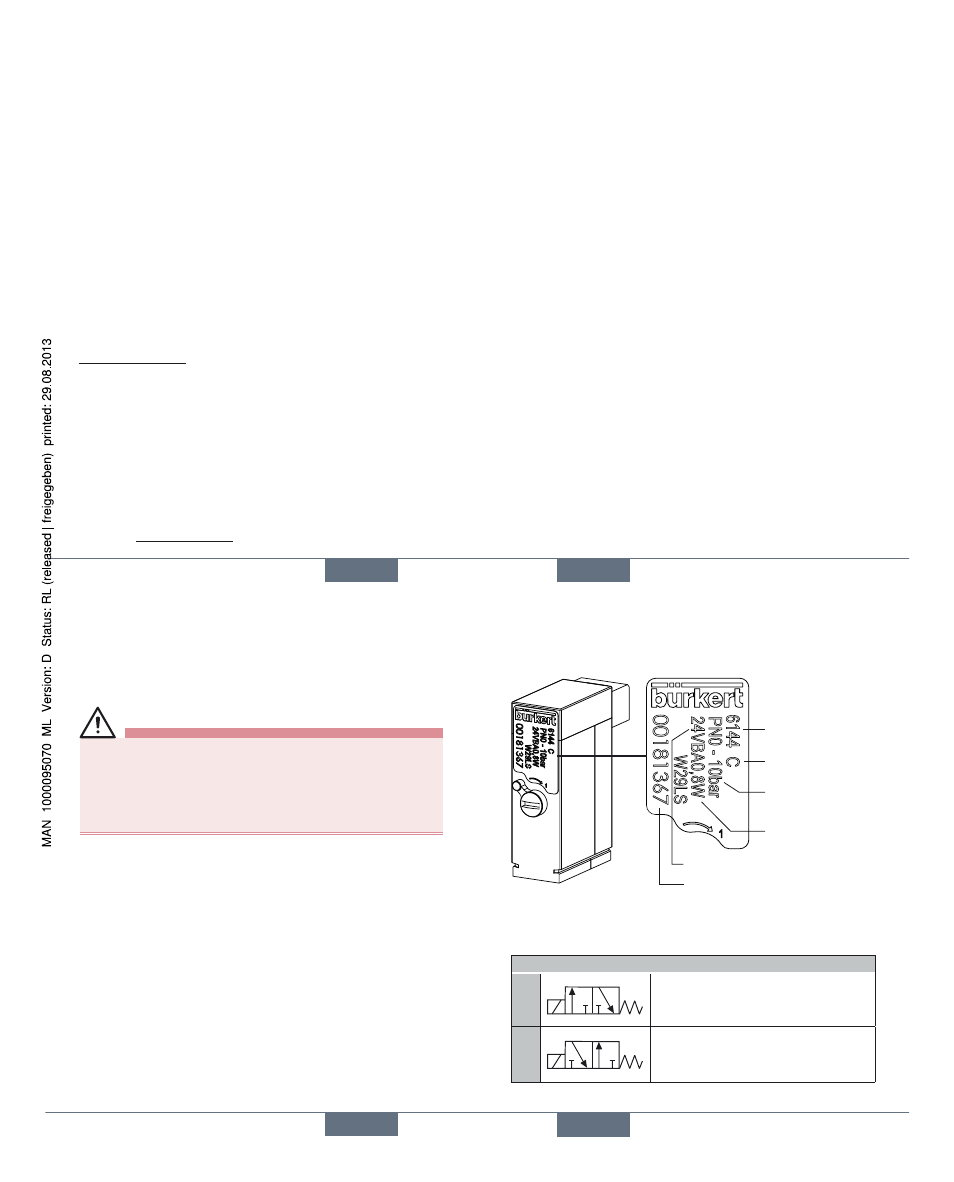

7.3. Plaque signalétique
Exemple : WWC
Modes d‘action
Plage de
pression
Tension (±10 %)
N° de cde
Type
Puissance
7.4. Caractéristiques pneumatiques
Modes d'action
C
2
1 3
Électrovanne à 3/2 voies,
action directe, sortie 2 hors
pression en l'absence de tension
D
2
1 3
Électrovanne à 3/2 voies,
action directe, sortie 2 sous
pression en l'absence de tension
Type 6144
