43
Caractéristiques techniques
Typ 2300
Raccord d‘air de pilotage
Raccord de purge d‘air
Raccord de purge d’air
supplémentaire uniquement
avec système de réglage à
commande pilote pour débit
d’air important (de la taille d’ac-
tionneur ø 130)
1
3
3.1

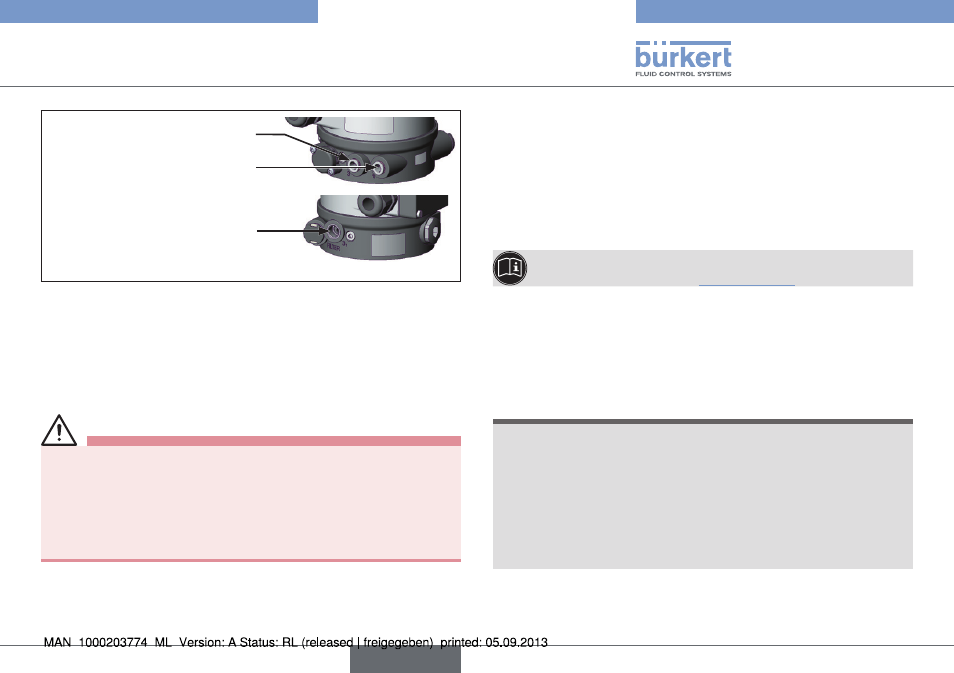

Fig. 8 : Raccordement pneumatique
Tuyau flexible d’air de pilotage :
Il est possible d’utiliser des tuyaux flexibles d’air de pilotage des
tailles 6/4 mm respecter 1/4.
En option, le raccord d’air de pilotage avec filet G 1/8 est possible.
8.5. Démontage
DANGER !
Risque de blessures dы а la sortie de fluide et à la décharge
de pression.
Le démontage d’un appareil sous pression est dangereux du fait
de la décharge de pression ou de la sortie de fluide soudaine.
• Avant le démontage, coupez la pression et purgez l’air des
conduites.
Procédure à suivre :
→
Desserrer le raccord pneumatique.
→
Démonter l’appareil.
8.6. Travaux de maintenance
→
Entreprendre un contrôle visuel de l’appareil une fois par an. Des
intervalles de maintenance plus rapprochés sont recommandés en
fonction des conditions d’utilisation.
Pièces d’usure : Joints et cône de régulation.
→
En cas de pertes d’étanchéité, remplacer la pièce d’usure
concernée.
Les instructions de maintenance et de réparations se
trouvent sur Internet sous :
www.buerkert.fr
9. TRANSPORT, STOCKAGE,
ÉLIMINATION
REMARQUE !
Dommages dus au transport/au stockage.
• Transporter et stocker l’appareil à l’abri de l’humidité et des
impuretés et dans un emballage résistant aux chocs.
• Température de stockage autorisée : -20 … +65 °C.
Dommages à l’environnement causés par des pièces
d’appareil contaminées par des fluides.
• Éliminer l’appareil et l’emballage dans le respect de l’environnement.
français
