Caractéristiques techniques
Typ 2300
→
Glisser de l’unité de commande sur l’actionneur sans la faire tourner
jusqu’à ce que le joint profilé ne présente plus d’interstice.
REMARQUE !
Le type de protection IP65 / IP67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 0,5 Nm.
→
Fixer l’unité de commande sur l’actionneur à l’aide des deux vis
de fixation latérales. Ne serrer les vis que légèrement (couple de
serrage maxi : 0,5 Nm).
Manchons
Raccord d’air
de pilotage
(actionneur)
Vis de fixation
maxi 0,5 Nm

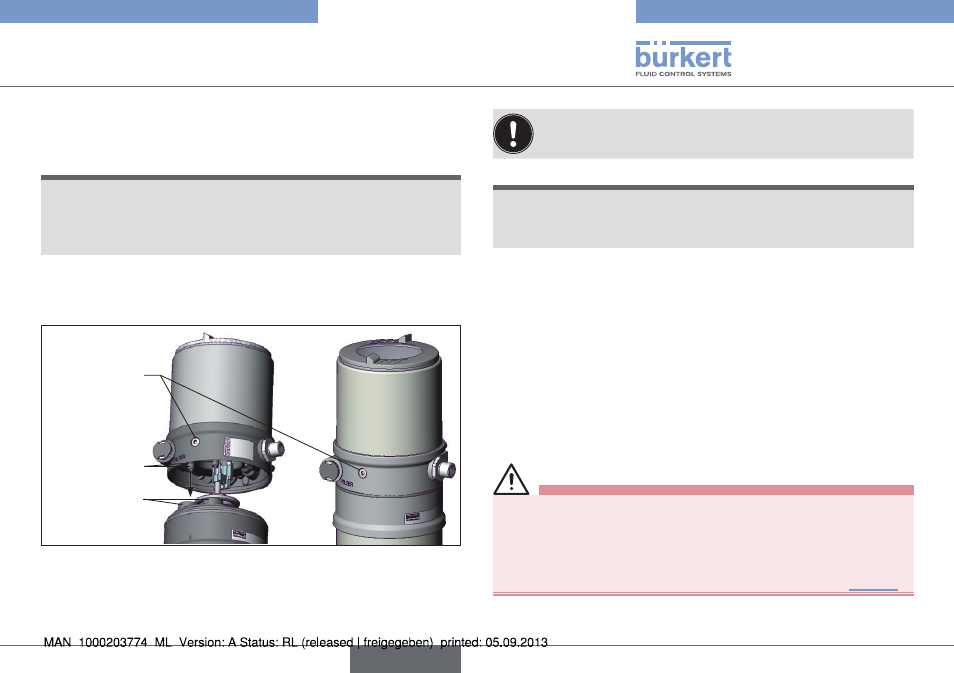

Fig. 6 : Monter l’unité de commande
8.3.4. Rotation de l’actionneur
La position des raccords peut être alignée en continu par la rotation
de l’actionneur de 360°.
Seul l’actionneur complet peut être tourné. La rotation de
l’unité de commande contre l’actionneur n’est pas possible.
REMARQUE !
Endommagement du joint ou du contour de siège.
• Lors de l’alignement de l’actionneur, la vanne doit être en position
ouverte.
Procédure à suivre :
→
Serrez le corps de vanne dans un dispositif de maintien
(uniquement valable pour les vannes pas encore montées).
→
Avec la fonction A :
Sans une unité de commande : il convient d’appliquer de l’air
comprimé (5 bars) au raccord d’air de pilotage 1 : ouverture de
la vanne.
Avec une unité de commande : Ouvrir la vanne conformément
aux instructions de service de la commande.
→
Retenez à l’aide d’une clй а fourche appropriée sur le méplat du
embout.
AVERTISSEMENT !
Risque de blessures dы а la sortie de fluide et à la décharge
de pression.
L’interface du corps peut se détacher si la rotation se fait dans la
mauvaise direction.
• Tourner l’actionneur uniquement dans le sens prescrit (voir « Fig. 7 »).
→
Positionner une clé plate appropriée sur le six pans de
l’actionneur.
