35
Caractéristiques techniques
Typ 2300
A
P
A
Normalement fermée par action du ressort
B
P
A
Normalement ouverte par action du ressort
I
P
A Fonction de réglage par application alternée de la
pression
6.2.2. Arrivée du fluide sous le siège
Selon la version, la vanne est fermée par le ressort (fonction A, CFA)
ou avec la pression de pilotage (fonction B ou I, CFB ou CFI) contre
le flux du fluide. Étant donné la présence de la pression du fluide
sous le cône de régulation, elle contribue à l’ouverture de la vanne.
AVERTISSEMENT !
Sortie de fluide en cas de pression de pilotage minimale trop
faible ou de pression de fluide trop élevée.
Une pression de pilotage minimale trop faible pour CFB et CFI ou
le dépassement de la pression de fluide admissible peut entraîner
une fuite.
• Respectez la pression de pilotage minimale.
• Ne dépassez pas la pression de fluide (voir chapitre « 7.4.3 »).
CFA CFB /
CFI

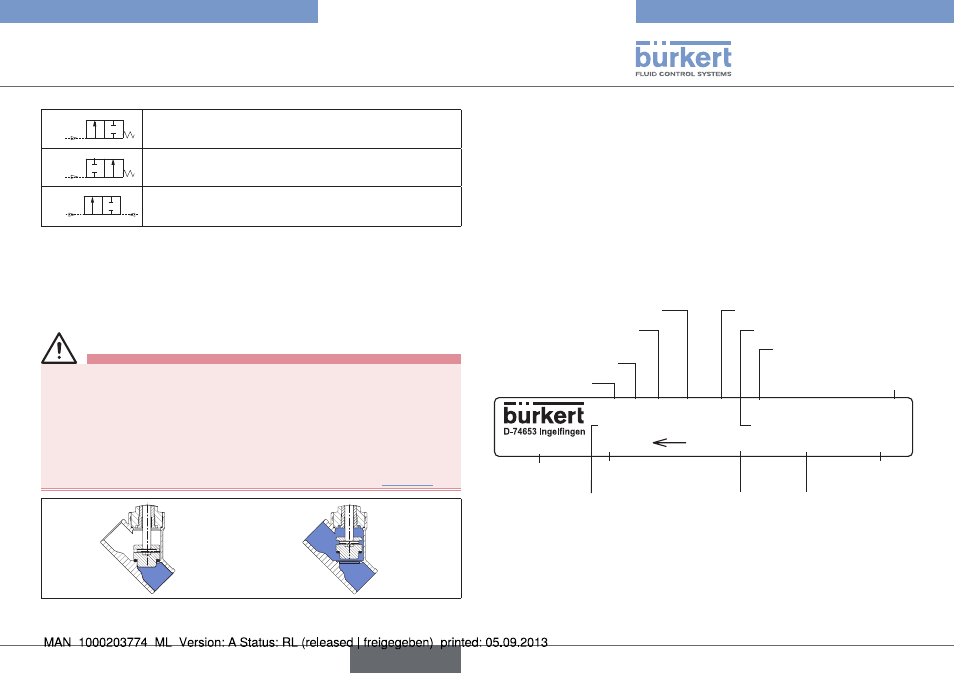

Fig. 1 : Arrivée du fluide sous le siège
(repos ouvert/fermé, fermeture contre le fluide)
7. CARACTÉRISTIQUES TECHNIQUES
7.1. Conformité
Le type 2300 est conforme aux directives CE comme stipulé dans la
déclaration de conformité CE.
7.2. Normes
Les normes appliquées justifiant la conformité aux directives CE
peuvent être consultées dans le certificat d’essai de modèle type CE
et / ou la déclaration de Conformité CE.
7.3. Plaque signalétique
00203496
2300 A 25M PTFE VA
Tmed -10°C - +185°C
Flow 1 2
Pilot 5,5-7bar
Pmed 16,0bar
W3ZLT
CE
G1" Kvs16,0
Identification CE
Pression de pilotage
admissible
Pression de fluide admissible
Type
Fonction
Diamètre nominal du siège
/ taille d’actionneur
Matériau du joint Matériau du corps
N° d‘identification
de l‘appareil
Sens du débit
Température ambiante
admissible
Date de fabrication
(codée)
Dimensions principales
Raccord du corps
Capacité de débit dans
les conditions de série
