Caractéristiques techniques
Typ 2300
AVERTISSEMENT !
Risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel qualifié
et habilité disposant de l’outillage approprié.
Risque de blessures dы а la mise en marche involontaire de
l’installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
Avec la fonction I – Danger dы а l’absence de pression de pilotage.
Avec la fonction I, la commande et le rappel sont pneumatiques.
Aucune position définie n’est atteinte en cas d’absence de pression.
• Pour un redémarrage contrôlé, appliquez d’abord la pression de
pilotage sur l’appareil, puis raccordez le fluide.
Risque de blessures dû aux pièces en mouvement dans l’appareil.
• Ne pas intervenir dans les ouvertures.
8.2. Avant le montage
• La position de montage de la vanne de réglage à siège droit est
au choix, de préférence actionneur vers le haut.
• Avant de raccorder la vanne, veillez à ce que les tuyauteries soient
correctement alignées.
• Respectez le sens du débit (arrivée du fluide toujours sous le siège).
8.2.1. Travaux préparatoires
→
Nettoyez les tuyauteries (matériau d’étanchéité, copeaux de
métal, etc.).
Appareils avec corps avec embouts à souder
Démonter l’unité de commande d’actionneur (si disponibles) :
→
Serrer le corps de vanne dans un dispositif de maintien.
→
Desserrer le vis de fixation (2x).
→
Enlever l‘unité de commande pneumatique vers le haut.
Vis de fixation
(2x)
Unité de commande
Actionneur

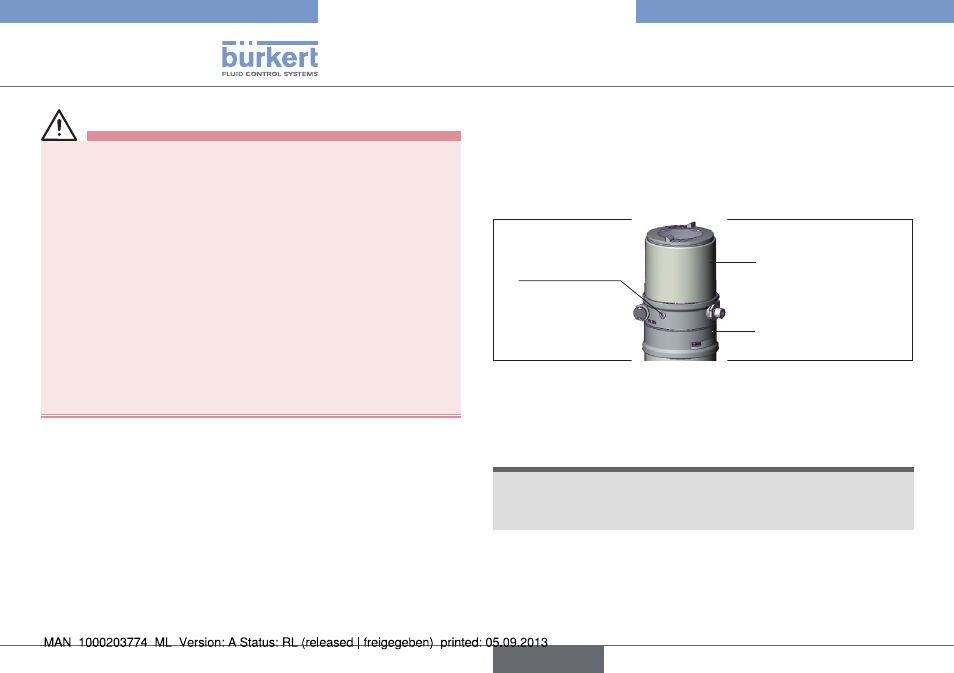

Fig. 2 : Démontage de l‘unité de commande
Démonter l’actionneur du corps de vanne :
→
Monter le collet (embout à olive blanc) dans le raccord d’air de
pilotage 1.
REMARQUE !
Endommagement du joint ou du contour de siège.
• Lors de la démontage de l’actionneur, la vanne doit être en
position ouverte.
→
Avec la fonction A il convient d’appliquer de l’air comprimé
(5 bars) au raccord d’air de pilotage 1 : ouverture da la vanne.
→
Positionner à l’aide d’une clé plate appropriée sur l’embout.
→
Dévisser l’actionneur du corps de vanne.
