Zulässige Medien in Abhängigkeit von Dichtwerkstoff:
Dichtwerkstoff Zulässige Medien
FKM Oxidierende Säuren und Substanzen,
Wasser
EPDM Alkalien, alkalische Wasch- und Bleich-
laugen, Wasser, öl- und fettfreie Medien
Betriebsdauer
Wenn auf dem Typschild nicht anders angegeben, ist das Magnet-
system für Dauerbetrieb geeignet.
Wichtiger Hinweis für die Funktionssicherheit bei Dauerbetrieb!
Bei langem Stillstand wird eine Mindestbetätigung von 1-2
Schaltungen pro Tag empfohlen.
Lebensdauer
Hohe Schaltfrequenz und hohe Drücke verringern die Lebensdauer.
5.3. Konformität
Das Magnetventil, Typ 0142 ist konform zu den EG-Richtlinien ent-
sprechend der EG-Konformitätserklärung.
5.4. normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.

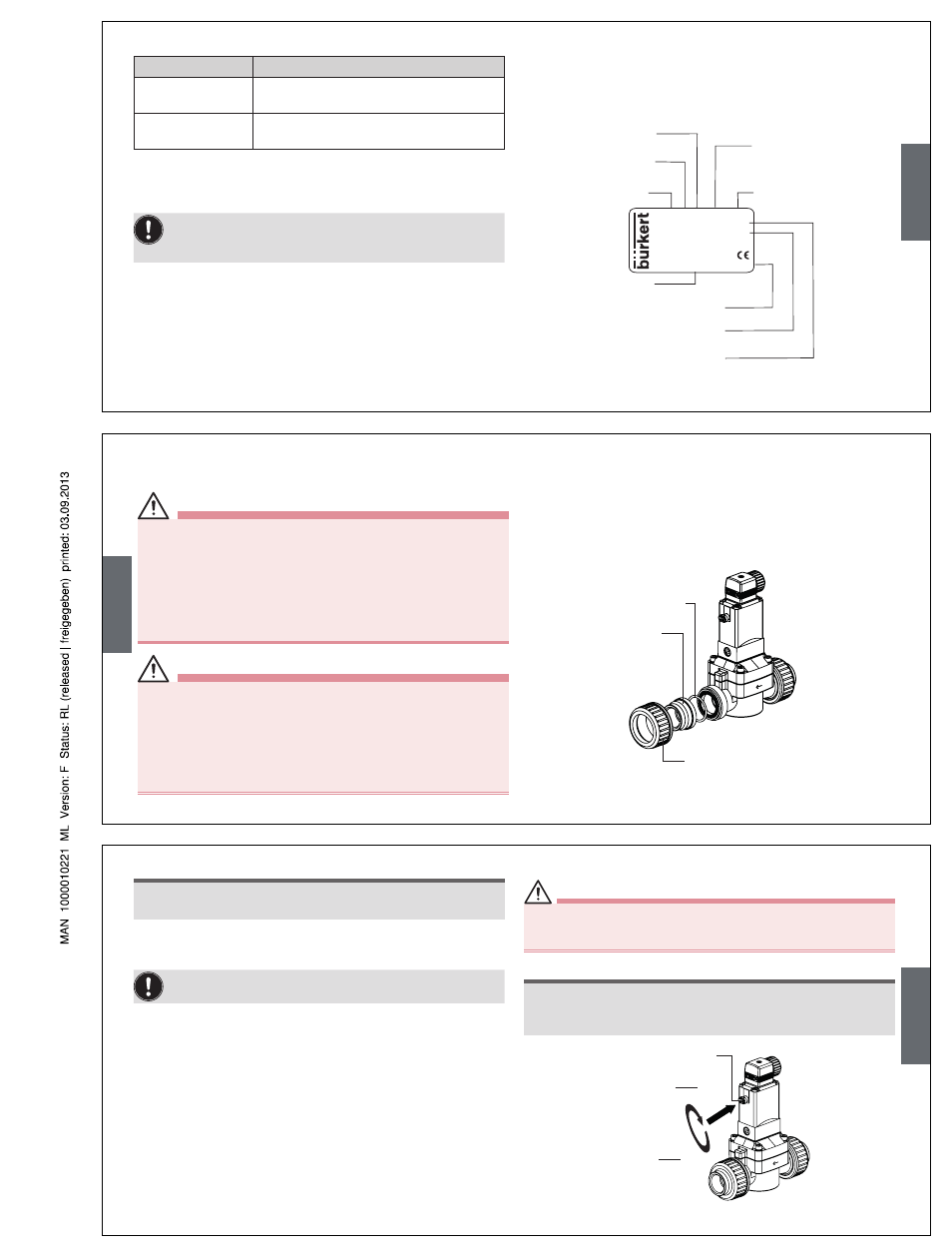

5.5. typschild
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Anschlussart, Nenndruck
0142 A 20,0 FKM PV
Made in Germany
00042005 W17MG
230V 50-60Hz 5W
025 P N 0,5 - 6 bar
deutsch
6. montage
6.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung abschalten
und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
6.2. Vor dem einbau
Einbaulage: beliebig, vorzugsweise Antrieb oben.
Vorgehensweise:
→
Rohrleitungen von eventuellen Verschmutzungen säubern.
→
Vor dem Ventileingang einen Schmutzfilter einbauen ( ≤ 500 µm).
6.3. einbau
O-Ring einlegen
Einlegeteil
Überwurfmutter gleichmäßig
nur von Hand festschrauben
deutsch
hinWeis!
Vorsicht Bruchgefahr!
• Spule nicht als Hebelarm benutzen.
→
Gehäuse mit Schweißmuffe: PVDF verwenden.
→
Gehäuse mit Klebemuffen: Tangit Spezialkleber verwenden.
Ventilgehäuse darf nicht verspannt eingebaut werden.
→
Durchflussrichtung beachten:
Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung
(keine Funktion in entgegengesetzter Durchflussrichtung).
6.4. handnotbetätigung
Vorsicht!
Mediumsaustritt durch Verlust der O-Ringe!
• Verlust der O-Ringe führt zur Undichtheit des Ventils. Medium kann
austreten!
hinWeis!
Vorsicht!
• Bei arretierter Handnotbetätigung kann das Ventil elektrisch nicht
mehr betätigt werden.
Handnotbetätigung
Drücken
Drehen
1
2
