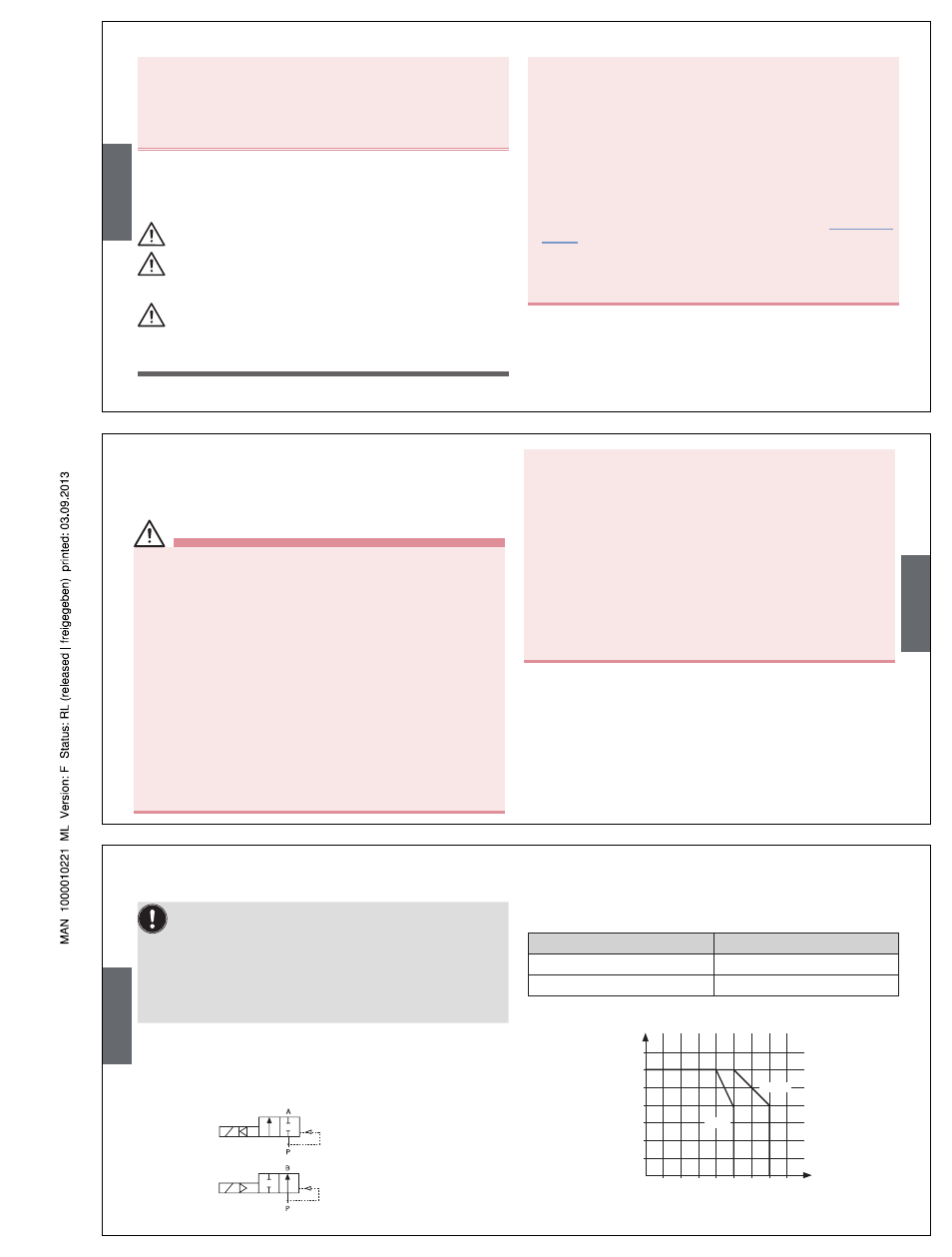

1. Die BeDienungsanleitung
Die Bedienungsanleitung enthält wichtige Informationen.
• Die Bedienungsanleitung sorgfältig lesen und Hinweise zur Sicher-
heit beachten.
• Anleitung muss jedem Benutzer zur Verfügung stehen.
• Die Haftung und Gewährleistung für Typ 0142 entfällt, wenn die
Anweisungen der Bedienungsanleitung nicht beachtet werden.
2. Darstellungsmittel
→
markiert einen Arbeitsschritt den Sie ausführen müssen.
Warnung vor schweren oder tödlichen Verletzungen:
Gefahr!
Bei unmittelbarer Gefahr.
WarnunG!
Bei möglicher Gefahr.
Warnung vor leichten oder mittelschweren Verletzungen:
Vorsicht!
Warnung vor Sachschäden:
hinWeis!
3. Bestimmungsgemässer geBrauch
Bei nicht bestimmungsgemäßem Einsatz des Magnetventils Typ
0142 können Gefahren für Personen, Anlagen in der Umgebung
und die Umwelt entstehen.
• Das Gerät ist zum Steuern, Absperren und Dosieren von neutra-
len und aggressiven Medien bis zu einer Viskosität von 21 mm 2 /s
konzipiert.
• Mit einer sachgemäß angeschlossenen und montierten Gerätesteck-
dose, z. B. Bürkert Typ 2508 erfüllt das Gerät die Schutzart IP65
nach DIN EN 60529 / IEC 60529.
• Für den Einsatz die in den Vertragsdokumenten und der Bedie-
nungsanleitung spezifizierten zulässigen Daten, Betriebs- und
Einsatzbedingungen beachten. Diese sind im Kapitel „Technische
Daten“ beschrieben.
• Voraussetzungen für den sicheren und einwandfreien Betrieb sind
sachgemäßer Transport, sachgemäße Lagerung und Installation
sowie sorgfältige Bedienung und Instandhaltung.
• Das Gerät nur bestimmungsgemäß einsetzen.
3.1. Beschränkungen
Beachten Sie bei der Ausfuhr des Systems/Geräts gegebenenfalls
bestehende Beschränkungen.
deutsch
Kurzschlussgefahr/Austritt von Medium durch undichte
Verschraubungen!
• Auf einwandfreien Sitz der Dichtung achten.
• Ventil und Anschlussleitungen sorgfältig verschrauben.
Zum Schutz vor Verletzungen/Sachschaden beachten:
• An Typ 0142 keine inneren oder äußeren Veränderungen vornehmen.
Anlage/Gerät vor unbeabsichtigter Betätigung sichern.
• Installations- und Instandhaltungsarbeiten dürfen nur von autorisier-
tem Fachpersonal mit geeignetem Werkzeug ausgeführt werden.
• Nach einer Unterbrechung der elektrischen oder pneumatischen
Versorgung ist ein definierter oder kontrollierter Wiederanlauf des
Prozesses zu gewährleisten.
• Gehäuse nicht mechanisch belasten.
• Die allgemeinen Regeln der Technik einhalten.
4. grunDlegenDe
sicherheitshinweise
Diese Sicherheitshinweise berücksichtigen keine Zufälligkeiten und
Ereignisse, die bei Montage, Betrieb und Wartung auftreten können.
Gefahr durch hohen Druck!
• Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Gefahr durch elektrische Spannung!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung abschalten
und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
Verbrennungsgefahr/Brandgefahr bei Dauerbetrieb durch heiße
Geräteoberfläche!
• Das Gerät von leicht brennbaren Stoffen und Medien fernhalten
und nicht mit bloßen Händen berühren.
Verletzungsgefahr durch Funktionsausfall bei Ventilen mit
Wechselspannung (AC)!
Festsitzender Kern bewirkt Spulenüberhitzung, die zu Funktionsausfall
führt.
• Arbeitsprozess auf einwandfreie Funktion prüfen.
deutsch
5. technische Daten
5.1. Betriebsbedingungen
Folgende Werte sind auf dem Typschild angegeben:
• Spannung (Toleranz ± 10 %) / Stromart
• Spulenleistung (Wirkleistung in W - betriebswarm)
• Druckbereich
• Gehäusewerkstoff
PVC (PV) oder PVDF (PD)
• Dichtwerkstoff
FKM, EPDM
Schutzart: IP65 nach DIN EN 60529 / IEC 60529 mit sach-
gemäß angeschlossener und montierter Geräte-
steckdose, z. B. Bürkert Typ 2508
Wirkungsweise:
A (NC)
2/2-Wege Ventil, stromlos
geschlossen
B (NO)
2/2-Wege Ventil, stromlos
geöffnet
5.2. einsatzbedingungen
Umgebungstemperatur:
PVC 0 bis +40 °C
PVDF 0 bis +55 °C
Zulässige Mediumstemperatur in Abhängigkeit von Gehäusewerkstoff:
Gehäusewerkstoff Mediumstemperatur
PVC 0 °C ... +50 °C
PVDF 0 °C ... +70 °C
Druck - Temperatur Diagramm für PVC und PVDF:
10 20 30 40 50 60 70 80
1
2
3
4
5
6
7
PVC
PVDF
Temperatur [°C]
Druck
[bar]
