ABUS AZ6301 Terxon PSTN dialer User Manual
Page 104
104
O/P1
Programmeerbare transistoruitgang. Negatief schakelend
tegen massa (0 V).
7.2 Aansturingen
OPMERKING
:
Alle ingangen worden met +12 V of 0 V aangestuurd. De gewenste
aansturings-polariteit (geldt voor alle ingangen) selecteert u via de
geleiderbrug „TRIG POLARITY” op de hoofdplaat. Deze instelling moet
conform de bedrading van de ingangen zijn!
Aanbevolen wordt de aanschakeling via relais- of transistoruitgangen
die bij een alarm sluiten (NO-contacten), omdat er hier voor de
aansluiting geen extra afsluitweerstand nodig is. Daarbij is het om het
even of er op massa (0 V) of 12 V geschakeld wordt.
Het voordeel bij openers (NC-contacten) is de zelfbewaking van de
alarmzone. Als deze doorbroken wordt, volgt er een aansturing.

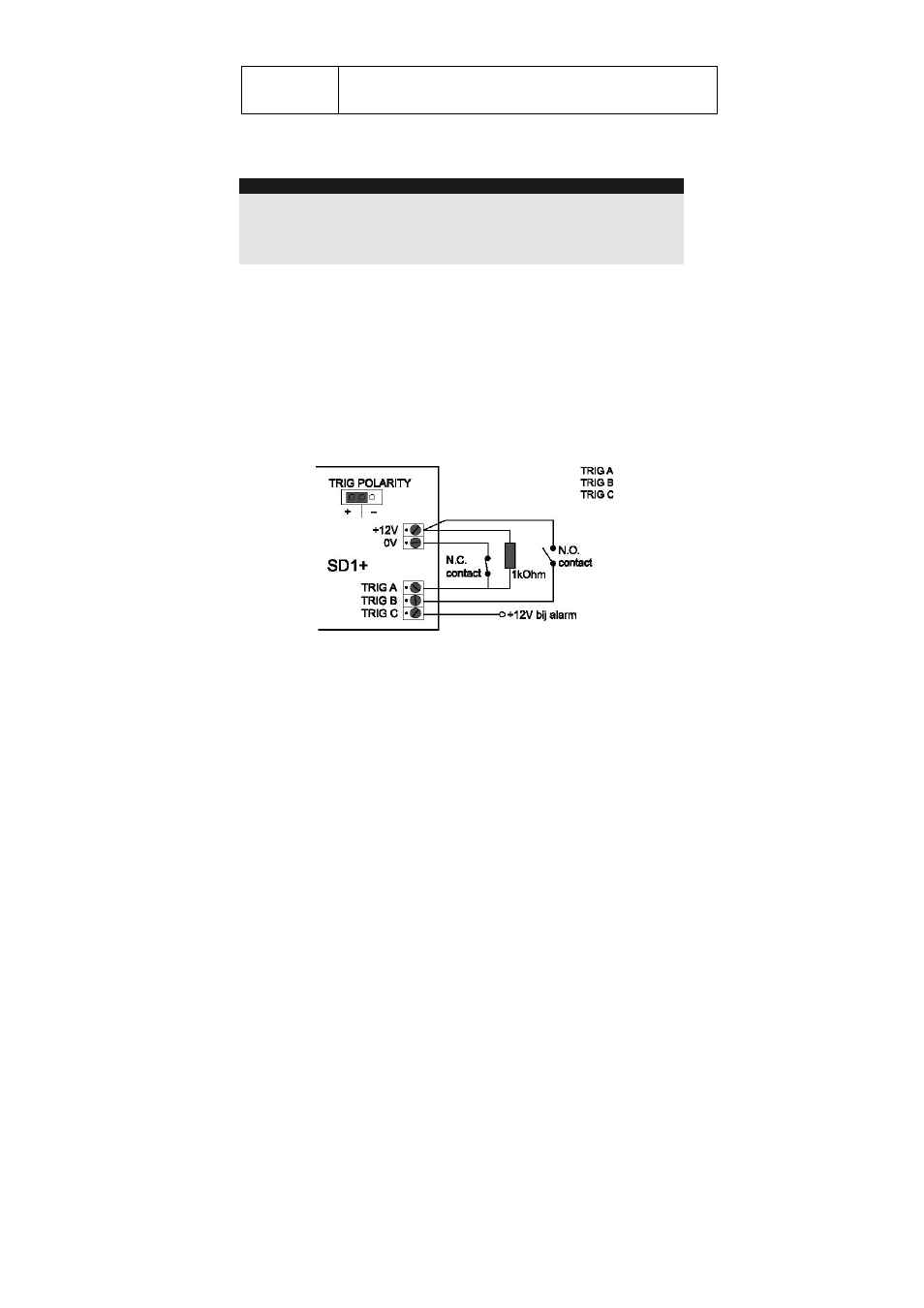

7.2.1 Positieve
aansturing
De positieve aansturing van de ingangen kan door verschilende soort
bedradingen tot stand worden gebracht:
