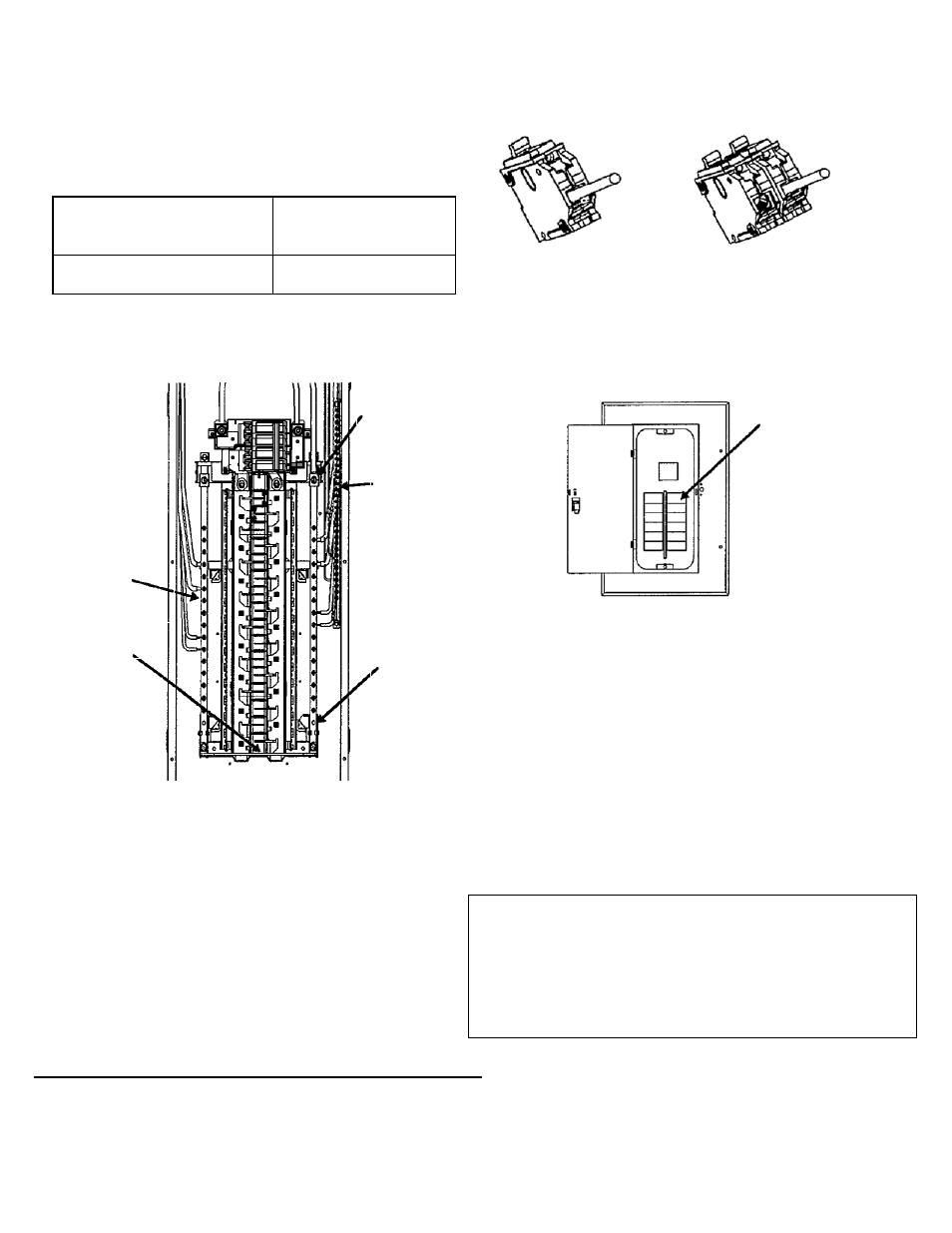

8. Cableado opcional del neutro y de la
conexión a tierra
La barra del neutro puede retirarse para ofrece un
cableado opcional del neutro y de la conexión a tierra,
como se indica a continuación:
Lado derecho o izquierdo
Entrada de servicio del
disyuntor principal con tornillo
de enlace Sólo zapata principal, sin
tornillo de enlace
Neutro o de conexión a tierra sin
aislamiento Neutro o de conexión a
tierra aislado
Consulte la etiqueta de diagrama del cableado para juegos
adicionales de conectors para cables neutros y de
conexión a tierra.
Neutro o de conexión a tierra aislado
9. Instale los cables de los circuitos
secundarios
De manera individual, instale los cables de cada circuito
secundario a un disyuntor de circuito, luego conecte con
firmeza cada disyuntor en el interior.
Consulte la etiqueta sobre disyuntores de circuito para
conocer la torsión adecuada. Utilice solo disyuntores de
circuito de GE especificados en etiqueta de diagrama para
los centros de carga. El uso de otros circuitos o
componentes anulará la garantía del centro de carga,
puede anular la certificación UL (Underwriters
Laboratories), y puede resultar en pérdida de la
propiedad o en lesiones personales.
10. Retire las pestañas de los orificios
Retire solo las pestañas suficientes para igualar el número
de disyuntores de circuitos instalados. Cierre todos los
espacios de los orificios no utilizados con las placas de
relleno (consulte los números de catálogo a continuación)
Ancho del orificio ½” Número de catálogo: TFH
Ancho del orificio 1” Número de catálogo: TQLFP1
Terminal
neutro “A”
Coloque aquí
el
destornillador
y golpee con
Conexión
a tierra del
equipo
Neutro o
de
conexión
a tierra
aislado.
Ambos
lados
11. Importante
Orificio
para
tornillo de
enlace.
Ambos
lados
Barra
Apriete nuevamente todas las conexiones eléctricas antes
de enviar energía.
12. Atornille la cubierta en la caja
El ajuste para el montaje empotrado será automático
cuando la cubierta esté instalada.
13. Identifique los circuitos
Para conveniencia del usuario.
NOTA: La lista de accesorios y repuestos está incluida en
la etiqueta ubicada al interior de la puerta del centro de
carga.
Estas instrucciones no pretenden cubrir todos los detalles o
variaciones en el equipo ni ofrecer respuestas para cualquier
contingencia posible que pueda encontrarse en relación con
la instalación, operación o mantenimiento. Si se desea
información adicional o si surgen problemas específicos que
no estén cubiertos de manera suficiente para los propósitos del
comprador, debe informarse del asunto
a la Compañía GE. g
GE Consumer & Industrial
General Electric Company
41 Woodford Ave, Plainville, CT 06062
DEH-40537 R03 03/06 © 2002 General Electric
