52 | Português
1 609 92A 01F | (10.1.13) Bosch Power Tools
 Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de rectificação 8 e todas as peças a serem mon-
tadas.
Premir a tecla de bloqueio do veio 2 para prender e soltar as
ferramentas abrasivas e para imobilizar o veio de rectificação.

Só accionar a tecla de bloqueio do veio com o veio de
rectificação parado. Caso contrário é possível que a fer-
ramenta eléctrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).
A sequência de montagem está apresentada na página de es-
quemas.
Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto
13 e apertá-la com a chave de dois furos, veja
secção “Porca de aperto rápido”.

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser
movimentada livremente. Assegure-se de que a ferra-
menta abrasiva não entre em contacto com outras pe-
ças.

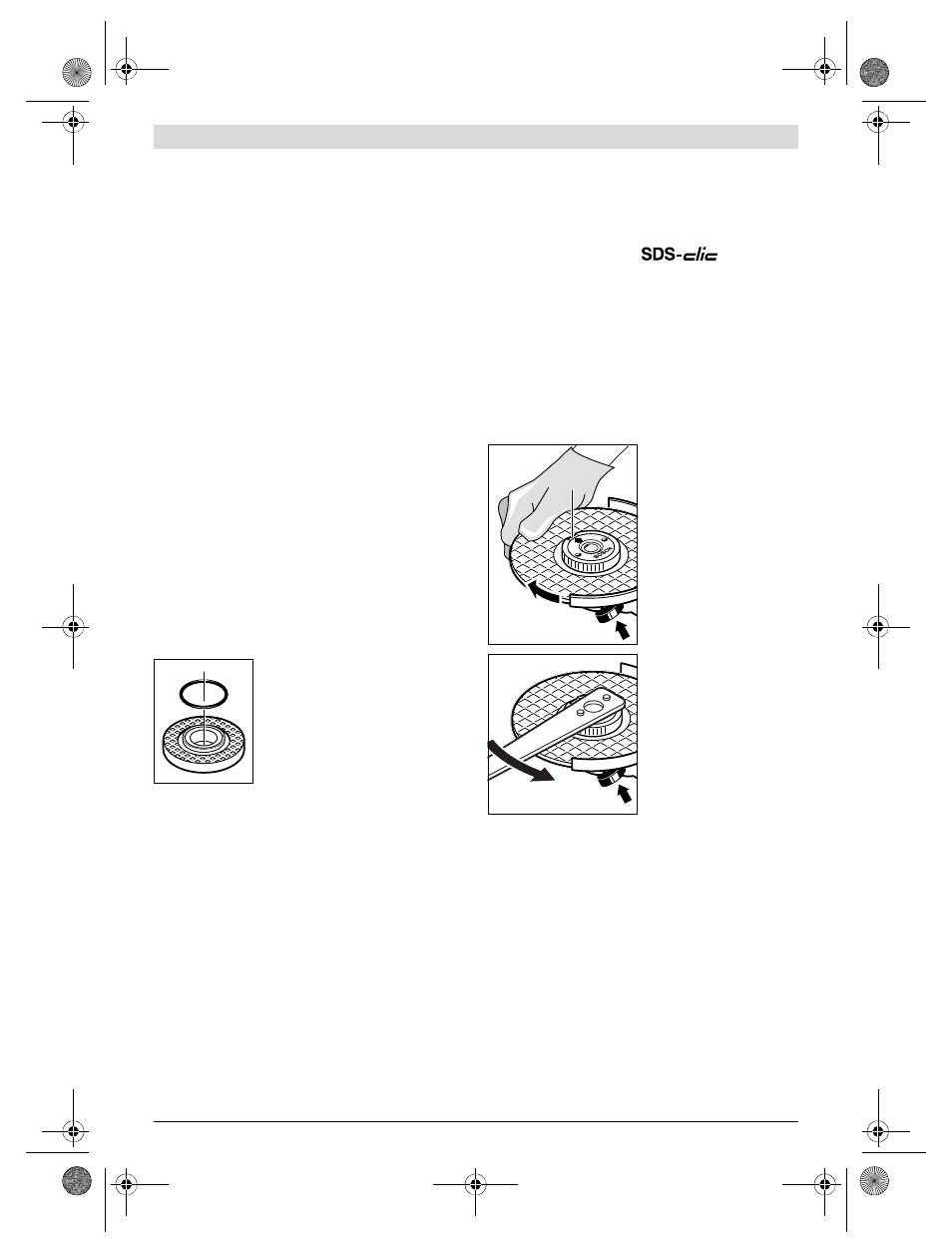

No flange de fixação 11 encontra-se
uma gola de centragem (anel circular).
Se o anel circular estiver faltando ou
se estiver danificado, terá que substi-
tuir sem falta o flange de fixação
11 an-
te de continuar a usar o aparelho.
Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a protecção para as mãos 18.
Prato abrasivo de borracha

Para trabalhar com o prato abrasivo de borracha 19 de-
verá sempre montar a protecção para as mãos 18.
A sequência de montagem está apresentada na página de es-
quemas.
Atarraxar a porca redonda 21 e apertá-la com a chave de dois
furos.
Escova tipo tacho/escova plana

Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a protecção
para as mãos 18.
A sequência de montagem está apresentada na página de es-
quemas.
Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de rectificação, até que fiquem firmemente encos-
tadas no flange do veio de rectificação no fim da rosca do veio
de rectificação. Apertar a escova tipo tacho/escova plana
com a chave de forqueta.
Porca de aperto rápido
Para substituir facilmente as ferramentas abrasivas sem ter
que utilizar outras ferramentas, poderá utilizar, em vez da
porca de aperto
13, a porca de aperto rápido 14.
 A porca de aperto rápido 14 só deve ser utilizada para
discos abrasivos ou para discos de corte.
 Só utilizar uma porca de aperto 14 que esteja em per-
feito estado e sem danos.
 Ao atarraxar, observe que o lado da porca de aperto rá-
pido com a legenda 14 não mostre para o disco abrasi-
vo; a seta deve mostrar para a marca de índice 28.
Premir a tecla de bloqueio do
veio
2 para imobilizar o veio
de rectificação. Girar o disco
abrasivo fortemente no senti-
do dos ponteiros do relógio
para apertar a porca de aper-
to rápido.
Uma porca de aperto rápido
atarraxada de forma correcta
pode ser solta com a mão;
basta girar o anel serrilhado
no sentido contrário dos pon-
teiros do relógio.
Jamais soltar uma porca de
aperto rápido com um alica-
te, mesmo se estiver presa,
mas utilizar a chave de dois
furos. Aplicar a chave de dois
furos como indicado na figura.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.
O número de rotação admissível [min -1 ] ou a velocidade cir-
cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade cir-
cunferencial admissível como indicado na etiqueta da ferra-
menta abrasiva.
28
