164 | Magyar
1 609 92A 01F | (10.1.13) Bosch Power Tools
A védőberendezések felszerelése
 Az elektromos kéziszerszámon végzendő minden mun-
ka (például karbantartás, szerszámcsere, stb.) meg-
kezdése előtt, valamint szállításhoz és tároláshoz ve-
gye ki az akkumulátort az elektromos kéziszerszámból.
Ellenkező esetben a be-/kikapcsoló véletlen megérintése-
kor bekapcsolódó készülék sérüléseket okozhat.
Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy
ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-
ségei megrongálódtak, az elektromos kéziszerszámot azonnal
el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol-
gálat és használati tanácsadás” fejezetben.

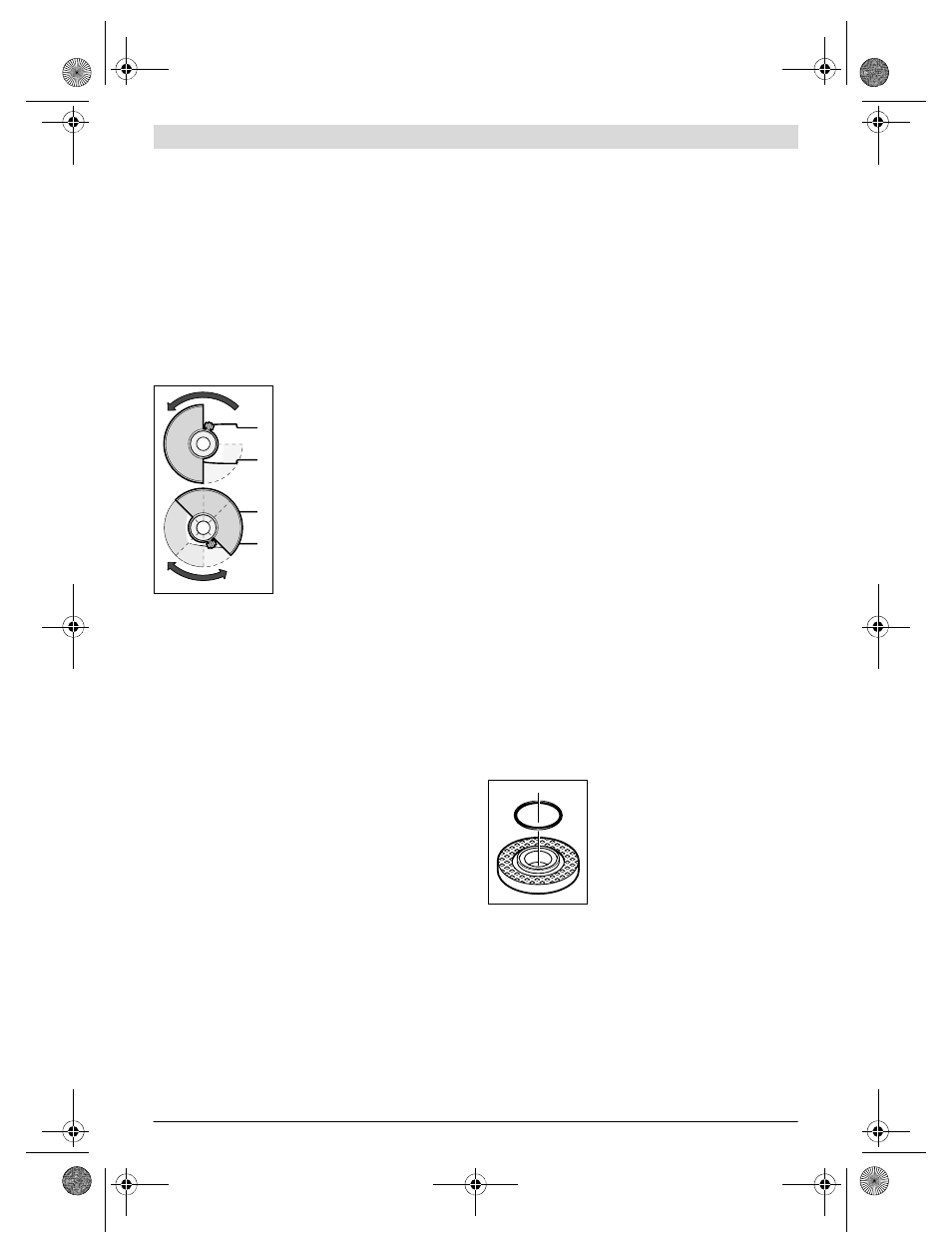

Védőbúra csiszoláshoz
Helyezze fel a 10 védőbúrát az or-
sónyakra. A 10 védőbura helyzetét
a munka adottságainak megfelelő-
en kell megválasztani. A
4 imbusz-
kulccsal húzza meg szorosra a 9
rögzítőcsavart és ezzel reteszelje a
10 védőbúrát.
 Állítsa úgy be a 10 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.
Tájékoztató: A 10 védőbúrán található kódoló bütykök gon-
doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.
Védőbúra daraboláshoz

Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 16 védőbúrát.
 Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.
A darabolásra szolgáló 16 védőbúrát a csiszolásra szolgáló 10
védőbúrához hasonlóan kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló
26 elszívó búrát védőszánnal a csiszo-
lásra szolgáló 10 védőbúrához hasonlóan kell felszerelni.
Pótfogantyú

Az elektromos kéziszerszámot csak az arra felszerelt 7
pótfogantyúval együtt szabad használni.
Csavarja be a 7 pótfogantyút a munkának megfelelő helyzet-
ben a hajtómű jobb vagy bal oldalába.
Kézvédő

A 19 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 18.
Rögzítse a 18 kézvédőt a 7 pótfogantyúval.
A csiszolószerszámok felszerelése
 Az elektromos kéziszerszámon végzendő minden mun-
ka (például karbantartás, szerszámcsere, stb.) meg-
kezdése előtt, valamint szállításhoz és tároláshoz ve-
gye ki az akkumulátort az elektromos kéziszerszámból.
Ellenkező esetben a be-/kikapcsoló véletlen megérintése-
kor bekapcsolódó készülék sérüléseket okozhat.
 Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek. Munka közben a tárcsák erősen felhevül-
nek.
Tisztítsa meg a 8 csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a
2 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-
lótengelyt.

A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni! Ellenkező esetben az elektromos kéziszerszám meg-
rongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a
13 befogó anyát, lásd
az „Gyorsbefogó anya” c. szakaszt.

A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.
A 11 szorítókarimába a központozó pe-
rem körül egy műanyag alkatrész
(O-gyűrű) található.
Ha az O-gyűrű hi-
ányzik, vagy megrongálódott, akkor a
11 szorítókarimát a további használat
előtt okvetlenól ki kell cserélni.
Legyezőlapos tárcsa

A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 18 kézvédőt.
Gumi csiszolótányér

A 19 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 18 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a
21 hengeres anyát.
