Deutsch |

11

Bosch Power Tools

1 609 92A 01F | (10.1.13)

Montage

Akku laden

Benutzen Sie nur die auf der Zubehörseite aufgeführten

Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem
Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Drücken Sie nach dem automatischen Abschalten des

Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-

ter. Der Akku kann beschädigt werden.

Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.

Beachten Sie die Hinweise zur Entsorgung.

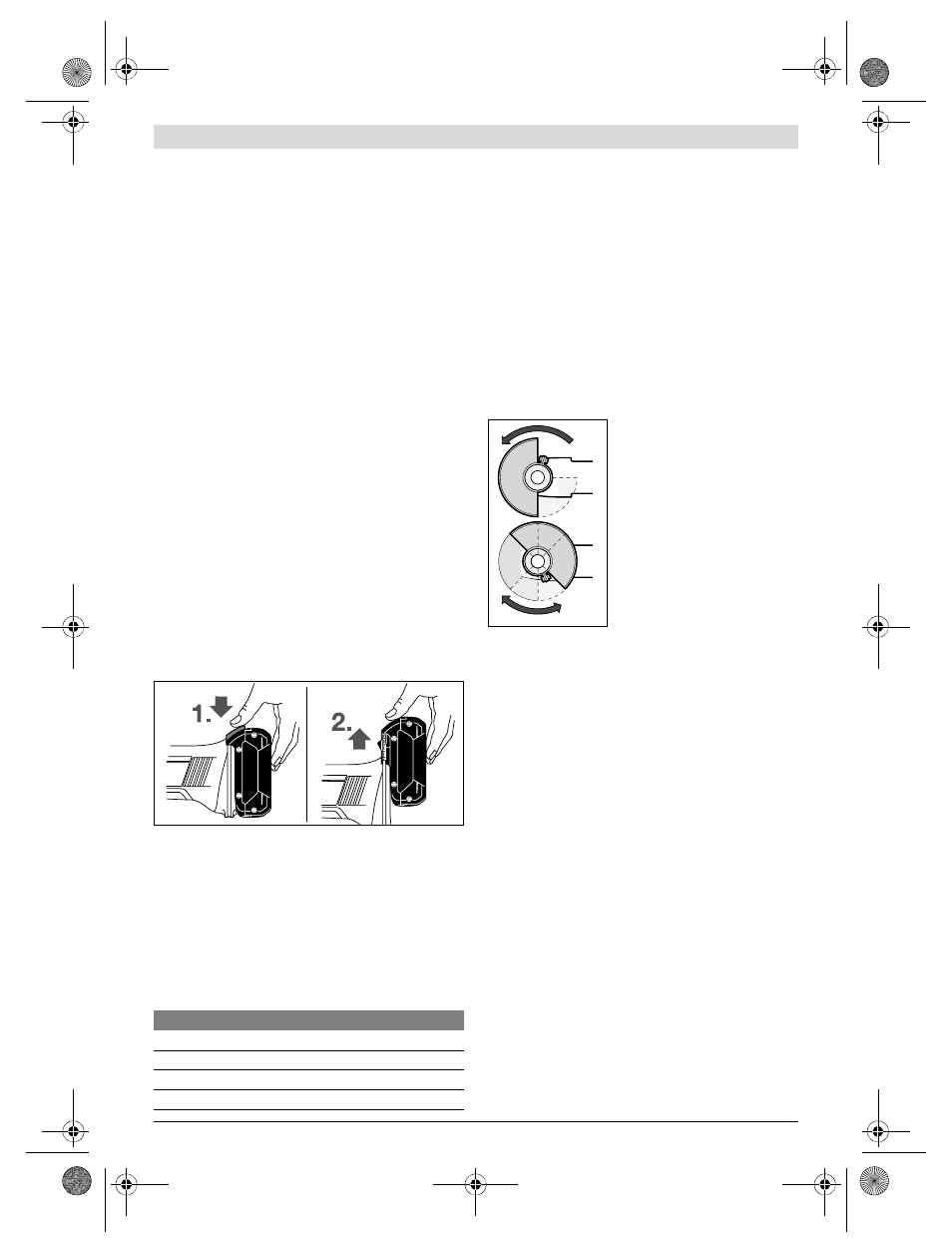

Akku entnehmen
Der Akku

5 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste

6 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.

Zur Entnahme des Akkus

5 drücken Sie die Entriegelungstas-

te

6 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug.

Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige (siehe Bild A)
Die drei grünen LEDs der Akku-Ladezustandsanzeige

24 zei-

gen den Ladezustand des Akkus

5 an. Aus Sicherheitsgrün-

den ist die Abfrage des Ladezustands nur bei Stillstand des
Elektrowerkzeuges möglich.

Drücken Sie die Taste

23, um den Ladezustand anzuzeigen.

Dies ist auch bei abgenommenem Akku

5 möglich.

Leuchtet nach dem Drücken der Taste

23 keine LED, ist der

Akku defekt und muss ausgetauscht werden.

Schutzvorrichtungen montieren

Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.

Hinweis: Nach Bruch der Schleifscheibe während des Betrie-
bes oder bei Beschädigung der Aufnahmevorrichtungen an der
Schutzhaube/am Elektrowerkzeug, muss das Elektrowerkzeug
umgehend an den Kundendienst geschickt werden, Anschriften
siehe Abschnitt „Kundendienst und Anwendungsberatung“.

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube

10 auf

den Spindelhals. Passen Sie die Po-
sition der Schutzhaube

10 den Er-

fordernissen des Arbeitsganges an.
Arretieren Sie die Schutzhaube

10

durch Festziehen der Feststell-
schraube

9 mit dem Innensechs-

kantschlüssel

4.

Stellen Sie die Schutzhaube 10 so ein, dass ein Funken-

flug in Richtung des Bedieners verhindert wird.

Hinweis: Die Codiernocken an der Schutzhaube 10 stellen
sicher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.

Schutzhaube zum Trennen

Verwenden Sie beim Trennen mit gebundenen Schleif-

mitteln immer die Schutzhaube zum Trennen 16.

Sorgen Sie beim Trennen in Stein für eine ausreichende

Staubabsaugung.

Die Schutzhaube zum Trennen

16 wird wie die Schutzhaube

zum Schleifen

10 montiert.

Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten

26 wird

wie die Schutzhaube zum Schleifen

10 montiert.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem

Zusatzgriff 7.

Schrauben Sie den Zusatzgriff

7 abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Handschutz

Montieren Sie für Arbeiten mit dem Gummischleifteller

19 oder mit der Topfbürste/Scheibenbürste/Fächer-

schleifscheibe immer den Handschutz 18.

Befestigen Sie den Handschutz

18 mit dem Zusatzgriff 7.

LED

Kapazität

Dauerlicht 3 x Grün

2/3

Dauerlicht 2 x Grün

1/3

Dauerlicht 1 x Grün

<1/3

Blinklicht 1 x Grün

Reserve
