32 | Français
1 609 92A 01F | (10.1.13) Bosch Power Tools
Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage
13 et serrez-le à l’aide de la clй а ergots, voir cha-
pitre « Ecrou de serrage rapide ».

Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

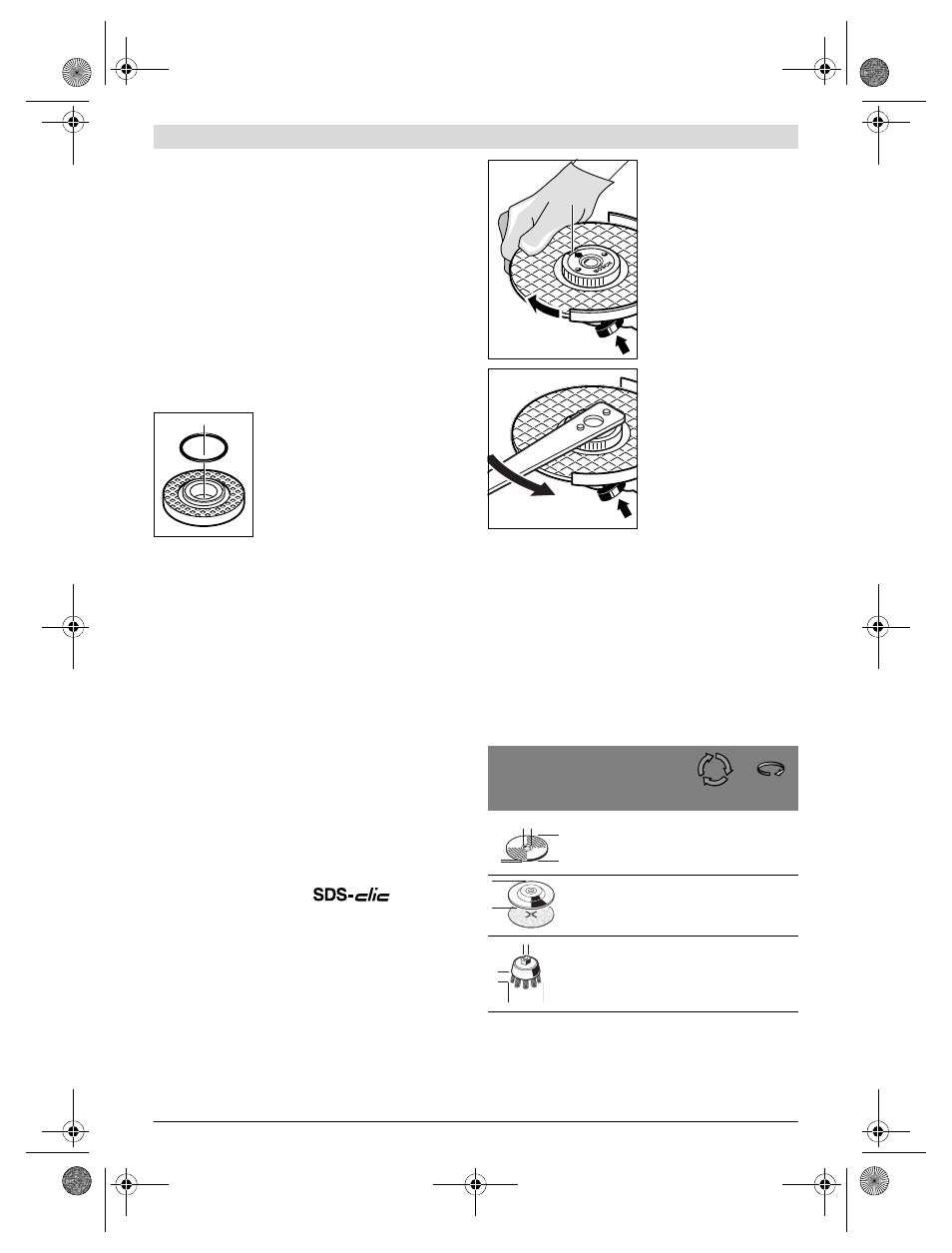

Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque
11. Au cas où
cette rondelle élastique fasse défaut
ou qu’elle soit endommagée, il faut
absolument remplacer la flasque d’en-
traînement
11 avant de continuer à
l’utiliser l’outil.
Plateau à lamelles

Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 18.
Plateau de ponçage en caoutchouc

Lors de travaux avec le plateau de ponçage en caout-
chouc 19, montez toujours le protège-main 18.
L’ordre du montage est indiqué sur la page des graphiques.
Montez l’écrou cylindrique 21 et serrez-le à l’aide de la clй а
ergots.
Brosse boisseau/brosse circulaire

Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 18.
L’ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clй а
fourche.
Ecrou de serrage rapide
Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide
14 au lieu de l’écrou de serrage 13.
 L’écrou de serrage rapide 14 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.
 N’utilisez qu’un écrou de serrage rapide 14 en parfait
état.
 Lors du vissage, veillez à ce que la face avec le mar-
quage de l’écrou de serrage rapide 14 ne soit pas diri-
gée vers la meule; la flèche doit être dirigée vers la
marque 28.
Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche
2. Afin de serrer
l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.
Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.
Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clй а
ergots. Positionnez la clй а ergots conformément à la figure.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.
La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.
En conséquence, respectez la vitesse de rotation ou la vi-
tesse circonférentielle admissible figurant sur l’étiquette de
l’outil de meulage.
Faire pivoter le carter d’engrenage
 Avant d’effectuer des travaux sur l’appareil (p.ex. tra-
vaux d’entretien, changement d’outils, etc.) et pour le
transporter ou le stocker, retirez l’accu de l’appareil
max.
[mm] [mm]
D b d [tr/min] [m/s]
115
125 6
6 22,2
22,2 10000
10000 80
80
115
125 –
– –
– 10000
10000 80
80
75 30 M 14 10000 45
28
b
d
D
D
D
b
d
