Polski | 135
Bosch Power Tools 1 609 92A 01F | (10.1.13)

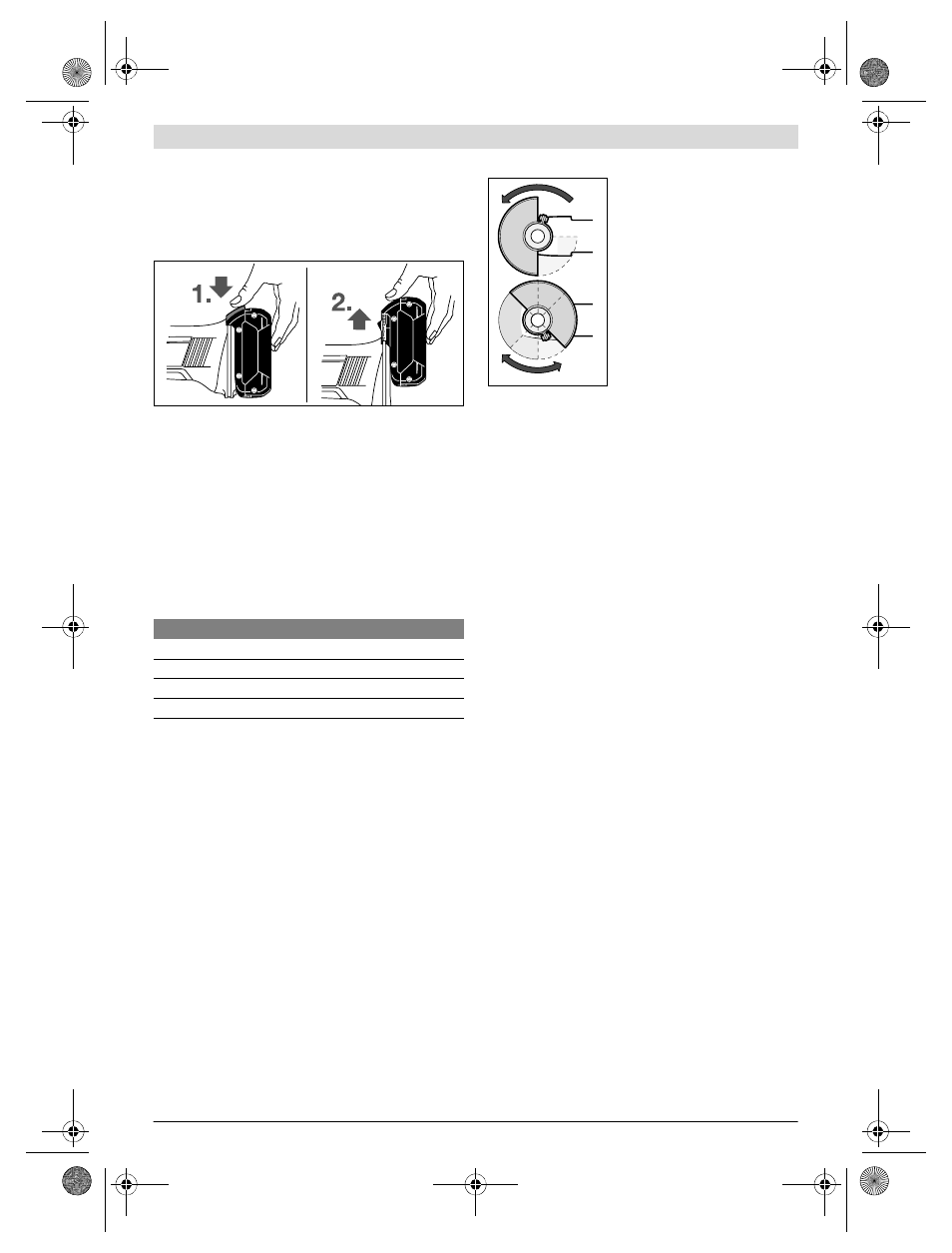

Wyjmowanie akumulatora
Akumulator
5 posiada dwa stopnie blokady, zapobiegające je-
go wypadnięciu w przypadku niezamierzonego naciśnięcia
przycisku odblokowującego
6. Akumulator umieszczony w
obudowie elektronarzędzia, przytrzymywany jest na miejscu
za pomocą sprężyny.
W celu wyjęcia akumulatora 5 wcisnąć przycisk odblokowują-
cy 6 i wyciągnąć akumulator z elektronarzędzia, pociągając go
do tyłu. Nie należy przy tym stosować siły.
Wskaźnik stanu naładowania akumulatora (zob. rys. A)
Stan naładowania akumulatora
5 pokazywany jest przez trzy
zielone diody LED wskaźnika naładowania akumulatora 24.
Sprawdzanie stanu naładowania akumulatora możliwe jest –
ze względów bezpieczeństwa – jedynie przy wyłączonym
elektronarzędziu.
Wcisnąć przycisk 23, aby wyświetlić stan naładowania aku-
mulatora. Sprawdzanie stanu możliwe jest także przy wyję-
tym akumulatorze
5.
Jeżeli po naciśnięciu przycisku 23 nie zapali się żadna dioda
LED oznacza to, że akumulator jest uszkodzony i należy go wy-
mienić.
Montaż urządzeń zabezpieczających
 Przed wszystkimi pracami przy elektronarzędziu (np.
dogląd, wymiana narzędzi itd.) jak i przed jego trans-
portem i składowaniem należy wyjąć akumulator z
elektronarzędzia. Przy niezamierzonym uruchomieniu
włącznika/wyłącznika istnieje niebezpieczeństwo obra-
żeń.
Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej
podczas pracy urządzeniem lub w przypadku uszkodzenia
uchwytów na osłonie lub na elektronarzędziu, elektronarzę-
dzie należy odesłać do specjalistycznego punktu obsługi
klienta (adresy znajdują się w rozdziale „Obsługa klienta oraz
doradztwo dotyczące użytkowania“).
Pokrywa ochronna (osłona) do szlifowania
Nałożyć pokrywę ochronną 10 na
szyjkę wrzeciona. Przy wybieraniu
pozycji pokrywy ochronnej
10 nale-
ży kierować się wymaganiami dane-
go etapu obróbki. Zablokować po-
krywę ochronną
10, dociągając
śrubę ustalającą 9 za pomocą klu-
cza sześciokątnego 4.
 Osłonę 10 należy ustawić w taki sposób, aby zapewnić
osobie obsługującej ochronę przed padającymi iskra-
mi.
Wskazówka: Występy (zęby) ustalające, znajdujące się na
osłonie
10 uniemożliwiają zamontowanie osłony, która nie
pasuje do danego elektronarzędzia.
Pokrywa ochronna (osłona) do cięcia

Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną
16.
 Podczas cięcia kamienia należy zawsze zadbać o wy-
starczające odsysanie pyłu.
Pokrywę ochronną do cięcia 16 montuje się w taki sam spo-
sób, jak pokrywę ochronną do szlifowania 10.
Pokrywa ochronna do cięcia z prowadnicami
saneczkowymi
Pokrywę ochronną do cięcia z prowadnicami saneczkowymi
26 montuje się dokładnie tak samo jak pokrywę ochronną do
szlifowania
10.
Uchwyt dodatkowy

Urządzenie należy używać jedynie z uchwytem dodat-
kowym 7.
Uchwyt dodatkowy 7 należy zamocować – w zależności od
rodzaju pracy – po prawej lub lewej stronie głowicy elektro-
narzędzia.
Osłona ręki

Przed rozpoczęciem obróbki gumową tarczą szlifierską
19 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 18.
Osłonę ręki 18 mocuje się za pomocą uchwytu dodatkowego
7.
Montaż narzędzi szlifierskich
 Przed wszystkimi pracami przy elektronarzędziu (np.
dogląd, wymiana narzędzi itd.) jak i przed jego trans-
portem i składowaniem należy wyjąć akumulator z
elektronarzędzia. Przy niezamierzonym uruchomieniu
włącznika/wyłącznika istnieje niebezpieczeństwo obra-
żeń.
Wskaźnik LED Pojemność
Światło ciągłe 3 x zielone 2/3
Światło ciągłe 2 x zielone 1/3
Światło ciągłe 1 x zielone <1/3
Światło migające 1 x zielone Rezerwa
