ASRock X79 Extreme4 Motherboard
Français

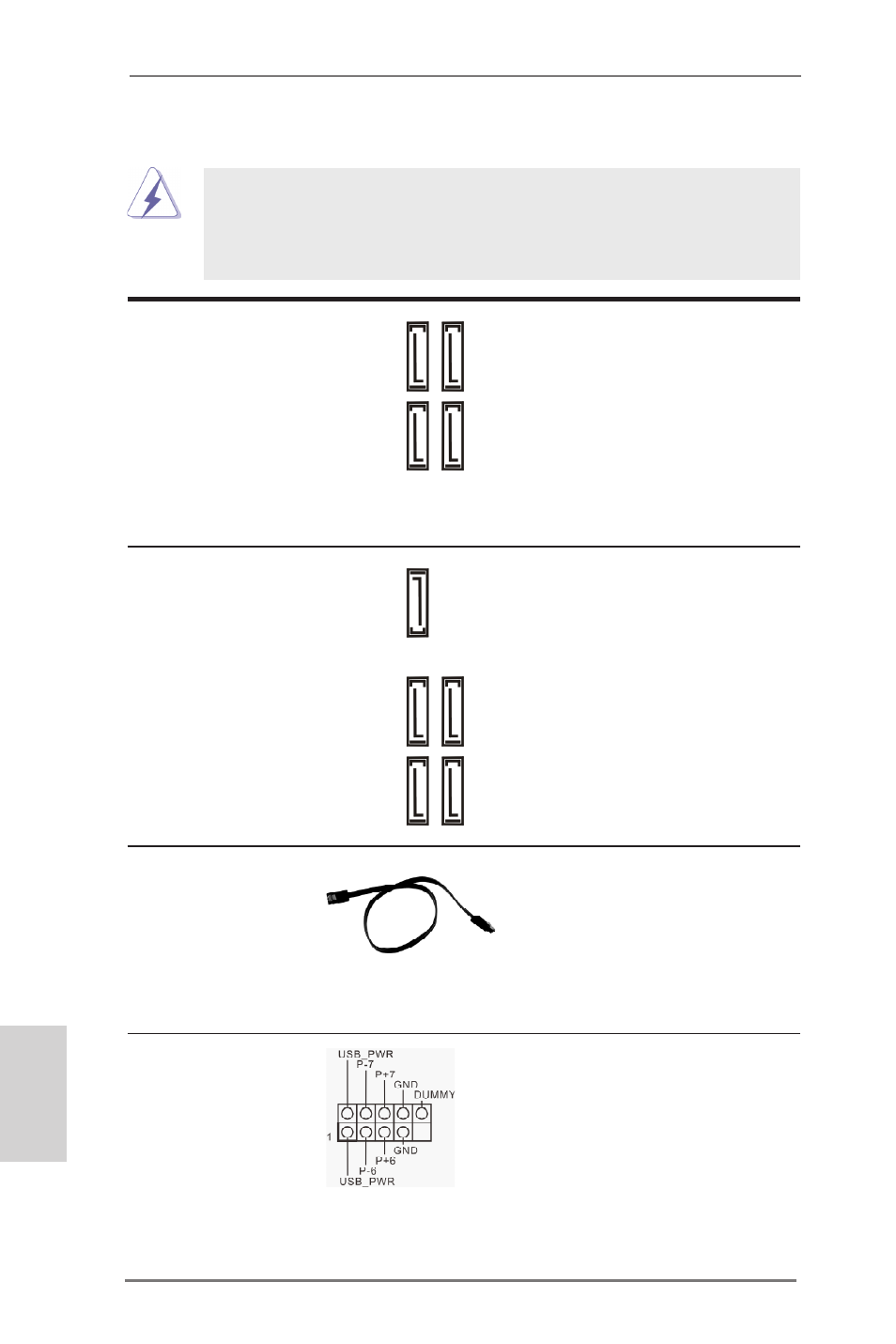

Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATA2 /
SATA3 ou au connecteur
SATA2 / SATA3 sur la carte
mere.
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA2_0_1: voir p.2 No. 15) ATA2 (SATA2) prennent en
(SATA2_2_3: voir p.2 No. 14) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
Connecteurs Série ATA3 Ces cinq connecteurs Série
(SATA3_0_1: voir p.2 No. 16) ATA3 (SATA3) prennent en
(SATA3_A0_A1: voir p.2 No. 17) charge les câbles SATA pour
(SATA3_A2: voir p.2 No. 11) les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
En-tête USB 2.0 A côté des six ports
(USB_6_7 br.9) USB 2.0 par défaut sur le
(voir p.2 No. 30) panneau E/S, il y a trois
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
charge 2 ports USB 2.0.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
