ASRock X79 Extreme4 Motherboard
日本語
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC’97 オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
Windows
®
XP / XP 64-bit OS の場合 :
“Mixer” ( ミキサー ) を選択し、続いて “Recorder” ( レコー
ダー ) を選択します。その後 “FrontMic” ( フロントマイク ) をク
リックします。
Windows
®
7 / 7 64-bit / Vista TM / Vista TM 64-bit OS
の場合 :
Realtek コントロールパネルから “FrontMic” ( フロントマイ
ク ) タブを開きます。 “Recording Volume”( 録音音量 ) を調
整します。

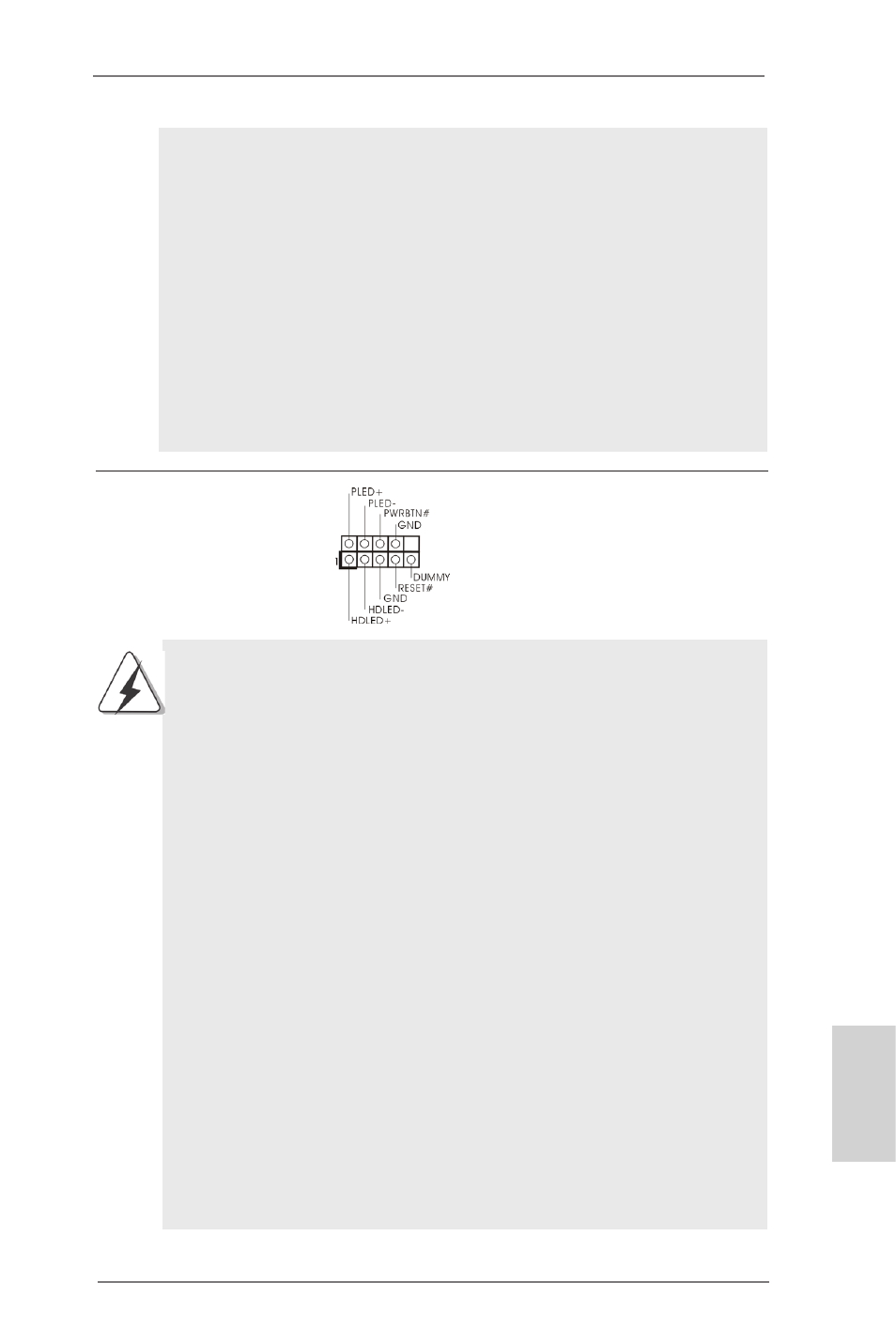

システムパネルコネクタ このコネクタは数種類のシステム
(9 ピン PANEL1) フ ロントパネルの機能を提供しま
ページ２, アイテム 25 を参照 す。
シャーシに付いている電源スイッチ、リセットスイッチ、システムス
テータスインジケータを下記のピン割り当て指示に従ってこのヘッダに
接続します。ケーブルを接続する前にピンの正負極性にご注意くださ
い。
PWRBTN ( 電源スイッチ ):
前面パネルに付いている電源スイッチに接続します。電源スイッチによ
るシステム電源オフ方法を設定して変更することも可能です。
RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コ
ンピュータがフリーズし、正常な再起動をしない場合は、リセットス
イッチを押してコンピュータを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続
します。LED は、システムが動作しているときに点灯します。LED はシ
ステムが S1 スリープ状態のときに点滅します。システムが S3 または
S4 スリープ状態になるか、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED
に接続します。LED は、ハードドライブがデータの読み込みまたは書き
込み動作をしているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード
