106
ASRock X79 Extreme4 Motherboard
Español

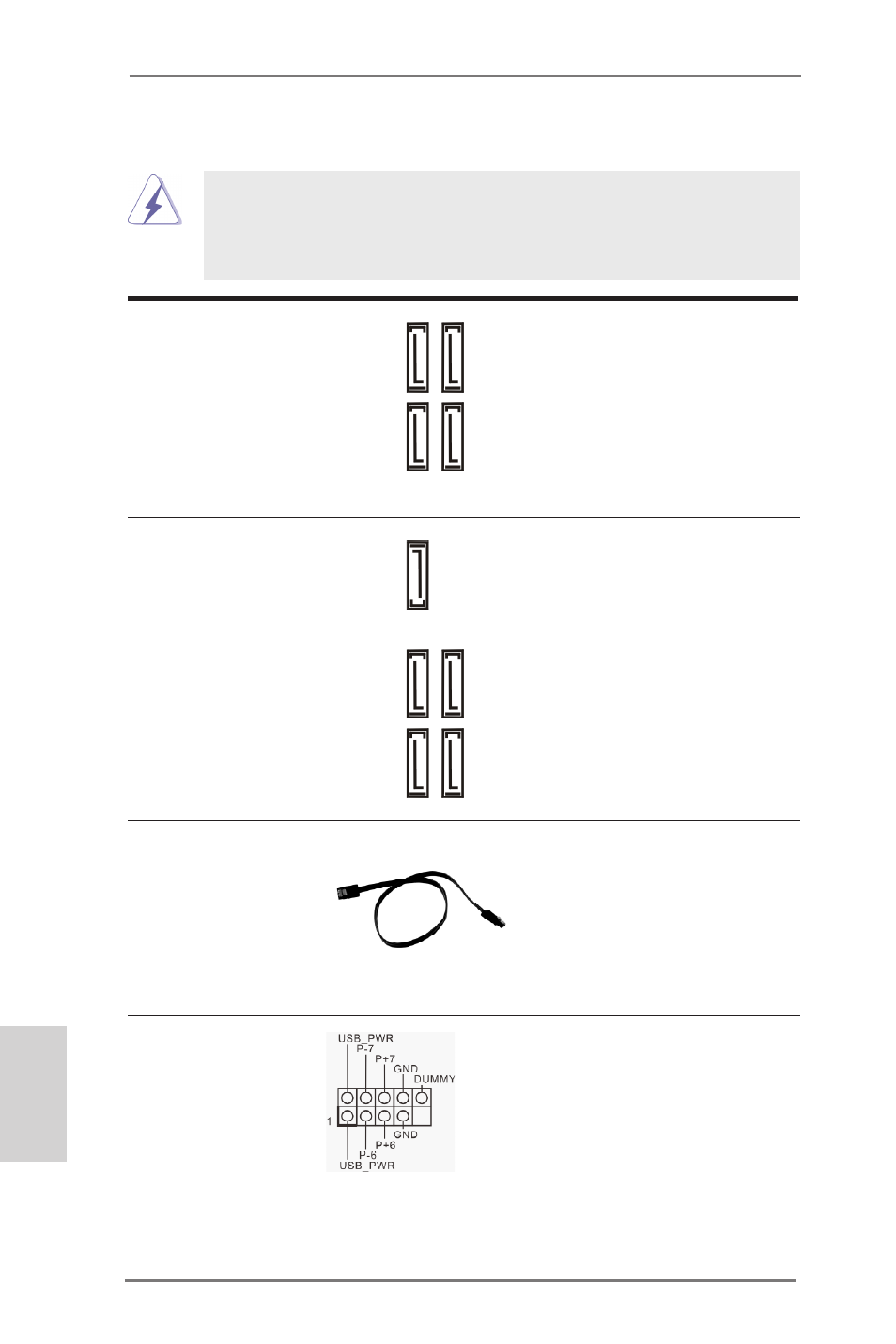

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_0_1: vea p.2, N. 15) serie ATA2 (SATA2) admiten
(SATA2_2_3: vea p.2, N. 14) cables SATA para dispositivos
de almacenamiento internos.
La interfaz SATA2 actual
permite una velocidad de
transferencia de 3.0 Gb/s.
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
Conexiones de serie ATA3 Estas cinco conexiones de
(SATA3_0_1: vea p.2, N. 16) serie ATA3 (SATA3) admiten
(SATA3_A0_A1: vea p.2, N. 17) cables SATA para dispositivos
(SATA3_A2: vea p.2, N. 11) de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s.
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATA2 / SATA3 o el
conectador de SATA2 / SATA3
en esta placa base.
Cabezal USB 2.0 Además de seis puertos
(9-pin USB_6_7) USB 2.0 predeterminados en el
(vea p.2, N. 30) panel de E/S, hay tres bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
