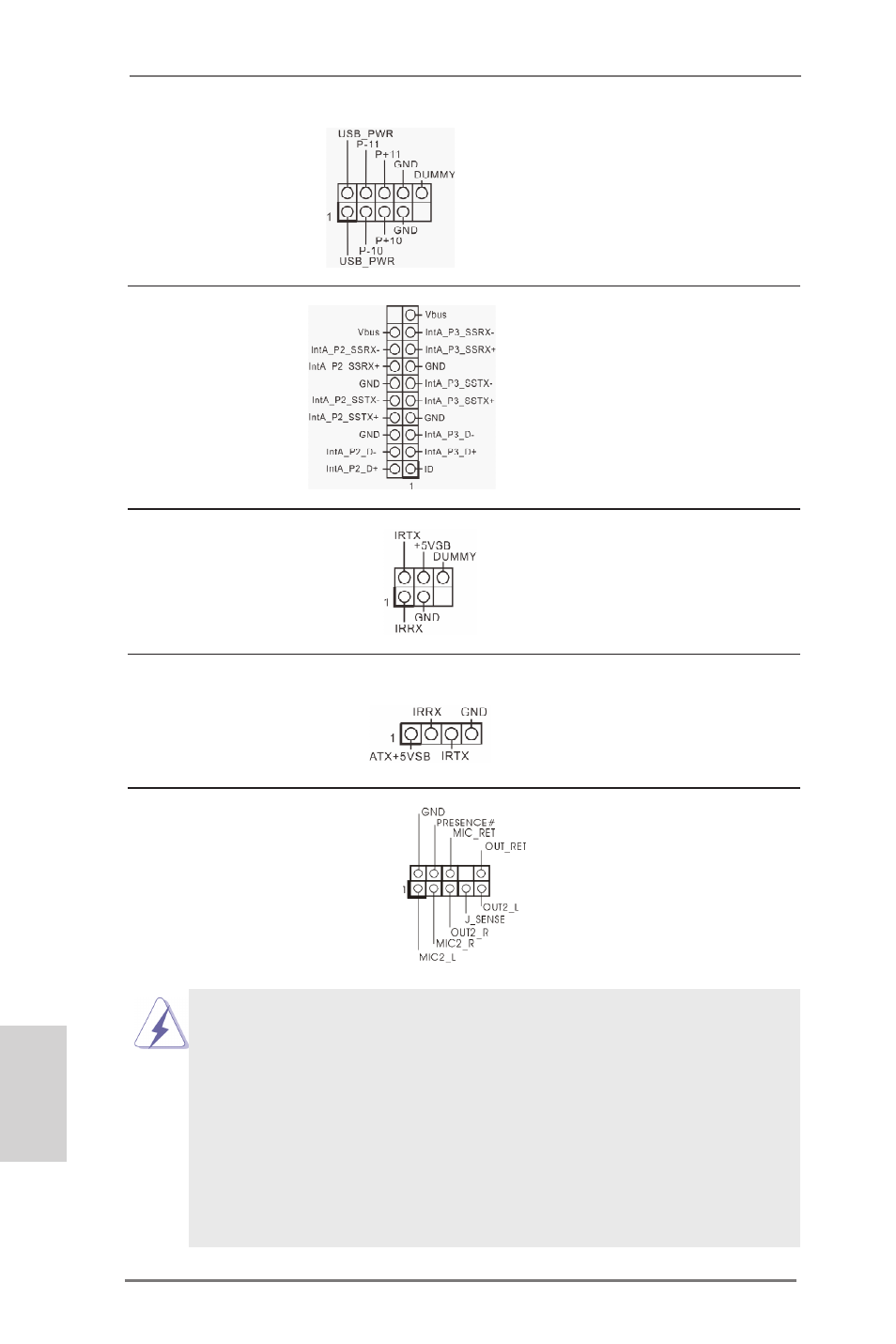

コンシューマー赤外線モジュールヘッダー このヘッダーは、HI-FI セットや TV ボッ
(4 ピン CIR1) クスなどのオプションのコンシューマー
ページ２, アイテム 31 を参照 赤外線デバイスの接続に使用するこ
とができます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 33 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 36 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC’97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
(9 ピン USB_10_11)
ページ２, アイテム 28 を参照
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの
(19 ピン USB3_2_3) USB 3.0 ポート 2 基に加え、USB 3.0
ページ２, アイテム 10 を参照 ヘッダが本マザーボードについてい
ます。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
