ASRock X79 Extreme4 Motherboard
Türkçe
1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

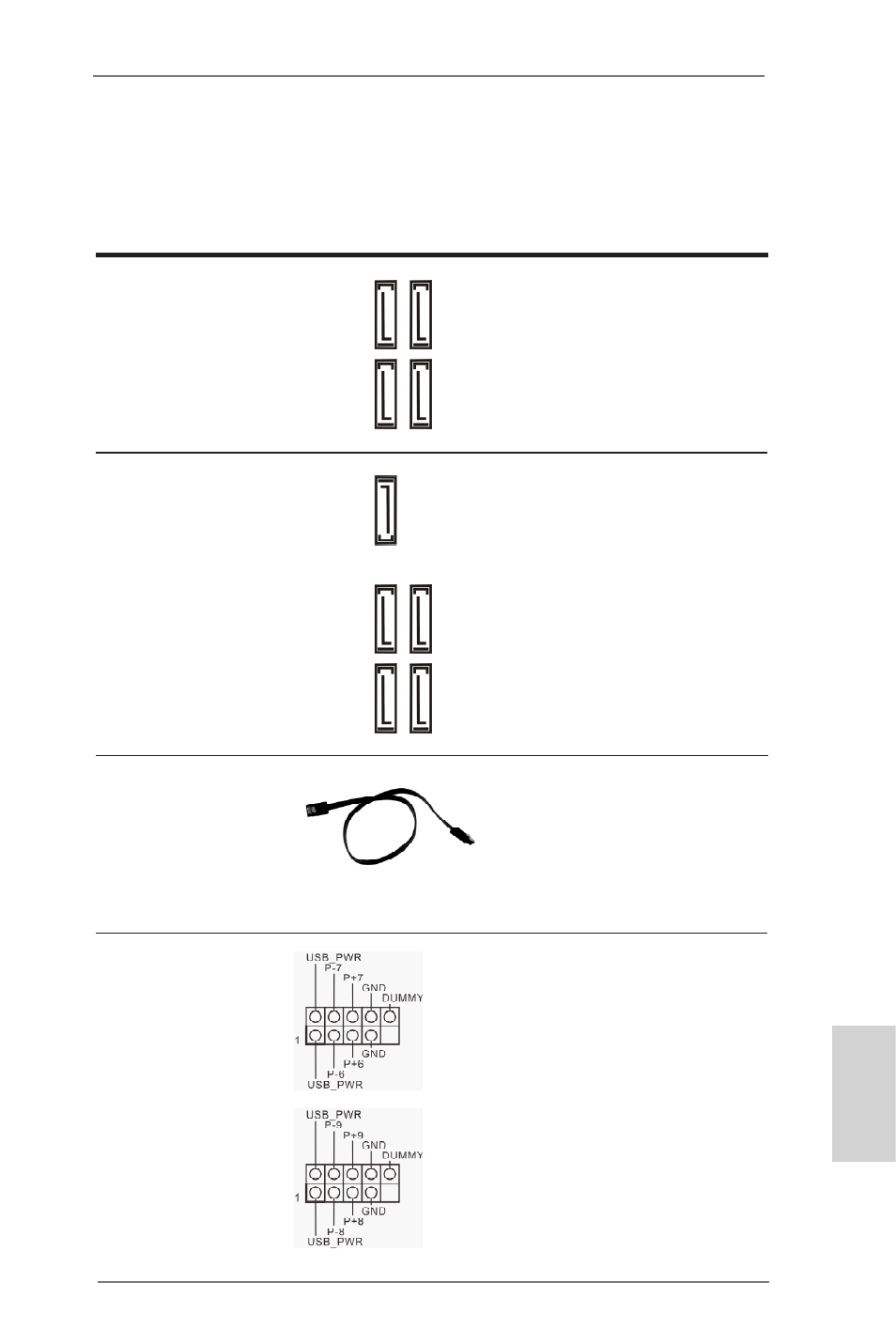

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_0_1: bkz. s.2, No. 15) konektör, dahili depolama
(SATA2_2_3: bkz. s.2, No. 14) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)
(SATA3_0_1: bkz. s.2, No. 16) konektör, dahili depolama
(SATA3_A0_A1: bkz. s.2, No. 17) cihazları için SATA veri
(SATA3_A2: bkz. s.2, No. 11) kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB_6_7) altı USB 2.0 portundan başka,
(bkz. s.2 No. 30) bu anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB_8_9)
(bkz. s.2 No. 29)
