ASRock X79 Extreme4 Motherboard
Ру
сский

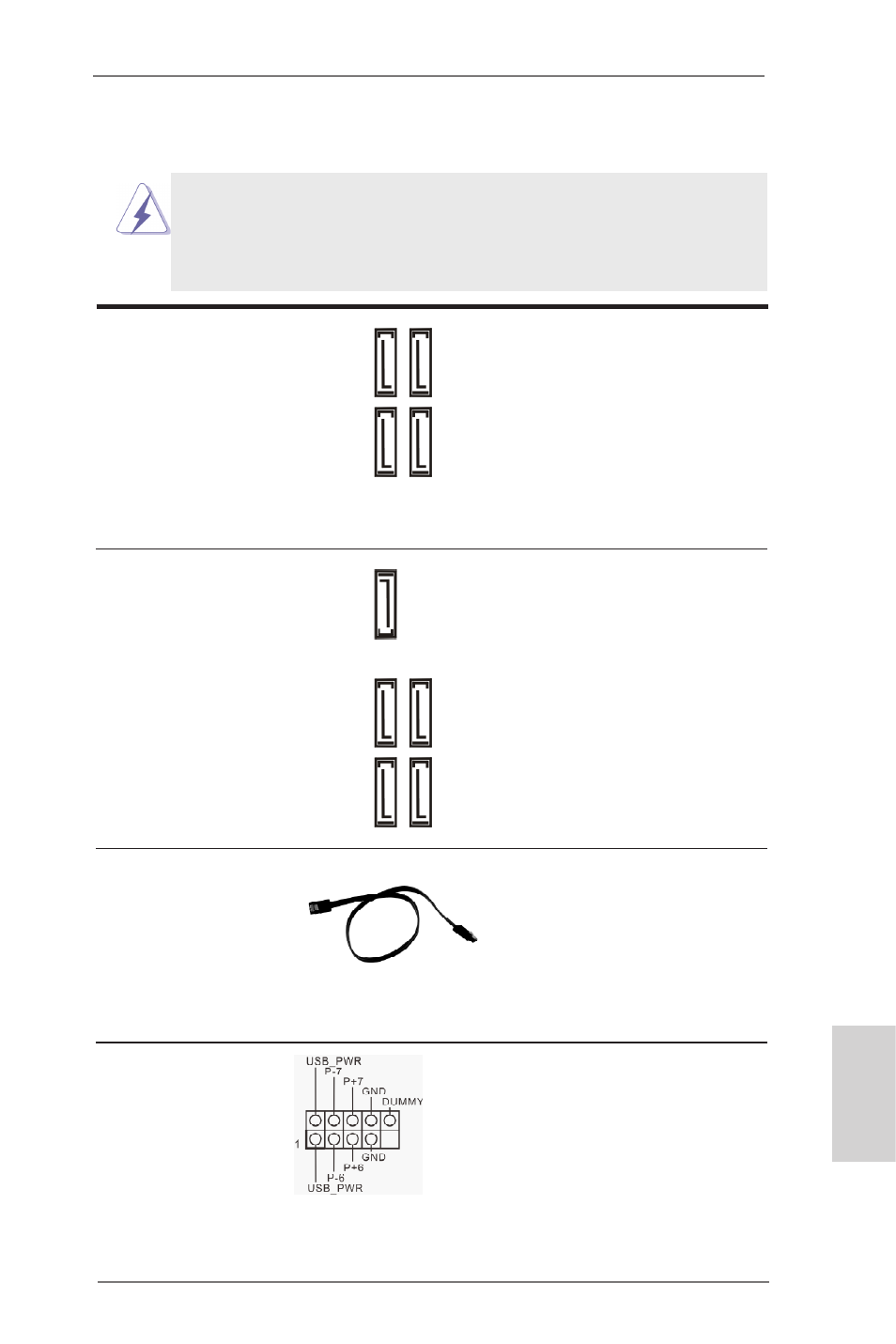

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_0_1, см. стр. 2, п. 15) предназначаются для
(SATA2_2_3, см. стр. 2, п. 14) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
Разъемы Serial ATA3 пять соединителя Serial ATA3
(SATA3_0_1, см. стр. 2, п. 16) предназначаются для
(SATA3_A0_A1, см. стр. 2, п. 17) подключения внутренних
(SATA3_A2, см. стр. 2, п. 11) устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB_6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 30) вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
