ASRock X79 Extreme4 Motherboard
日本語

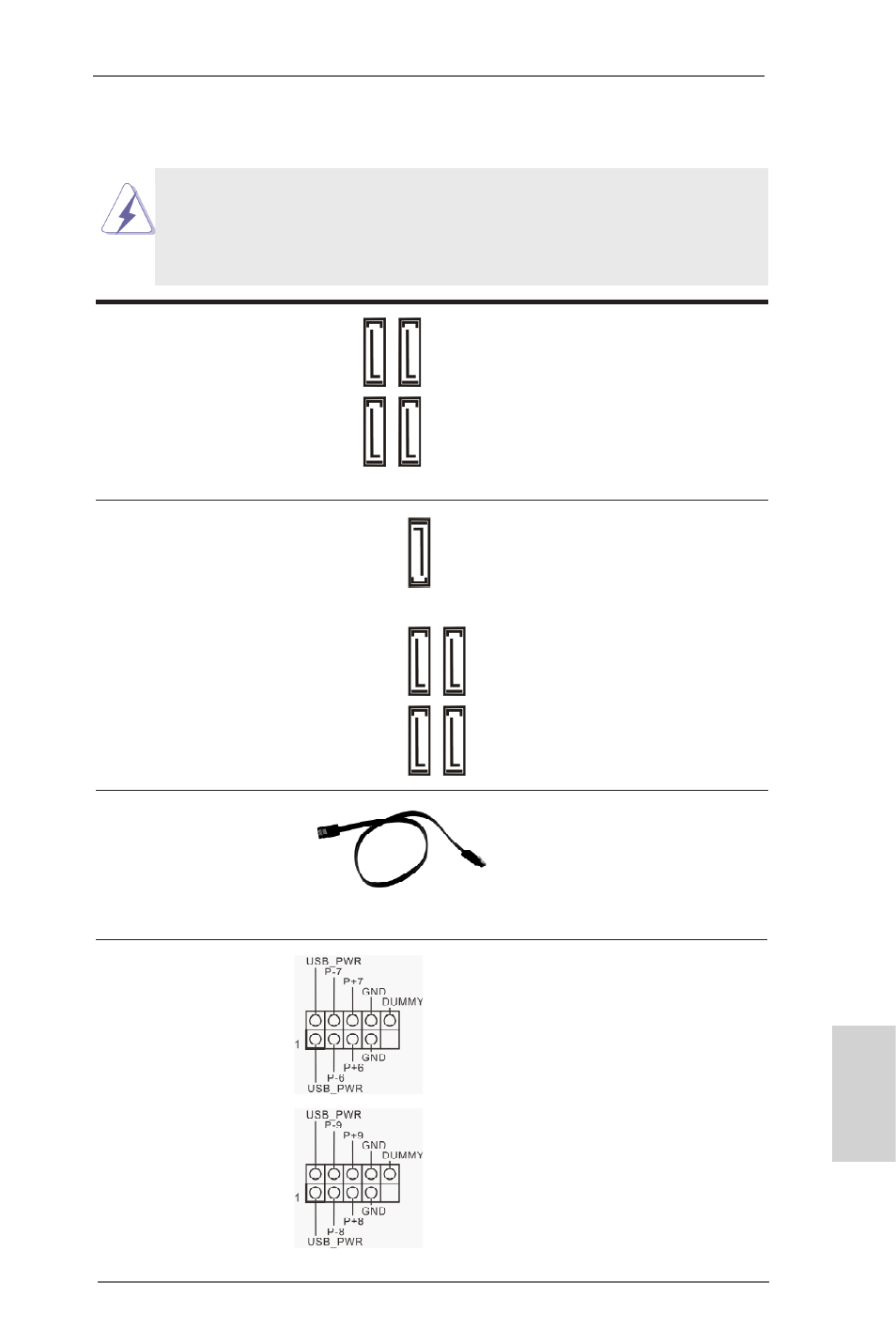

1.4 オンボードのヘッダとコネクタ類
。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ これら 4 本のシリアル ATA2
SATA2_0_1: (SATA2）コネクタは内蔵スト
ページ 2, アイテム 15 を参照 レーデバイスに使用する SATA
SATA2_2_3: データケーブルに対応していま
ページ 2, アイテム 14 を参照 す。現在の SATA2 インタフェー :
スの最大データ転送速度は
3.0 Gb/s です。
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
シリアル ATA3 コネクタ これら 5 本のシリアル ATA3
SATA3_0_1: ページ 2, アイテム 16 を参照 (SATA3）コネクタは内蔵スト
SATA3_A0_A1: ページ 2, アイテム 17 を参照 レーデバイスに使用する SATA
SATA3_A2: ページ 2, アイテム 11 を参照 データケーブルに対応していま
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または
SATA2 / SATA3 コネクタに接続できま
す。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 6
(9 ピン USB_6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 30 を参照 マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB_8_9)
ページ２, アイテム 29 を参照
