128
ASRock X79 Extreme4 Motherboard
Ру
сский

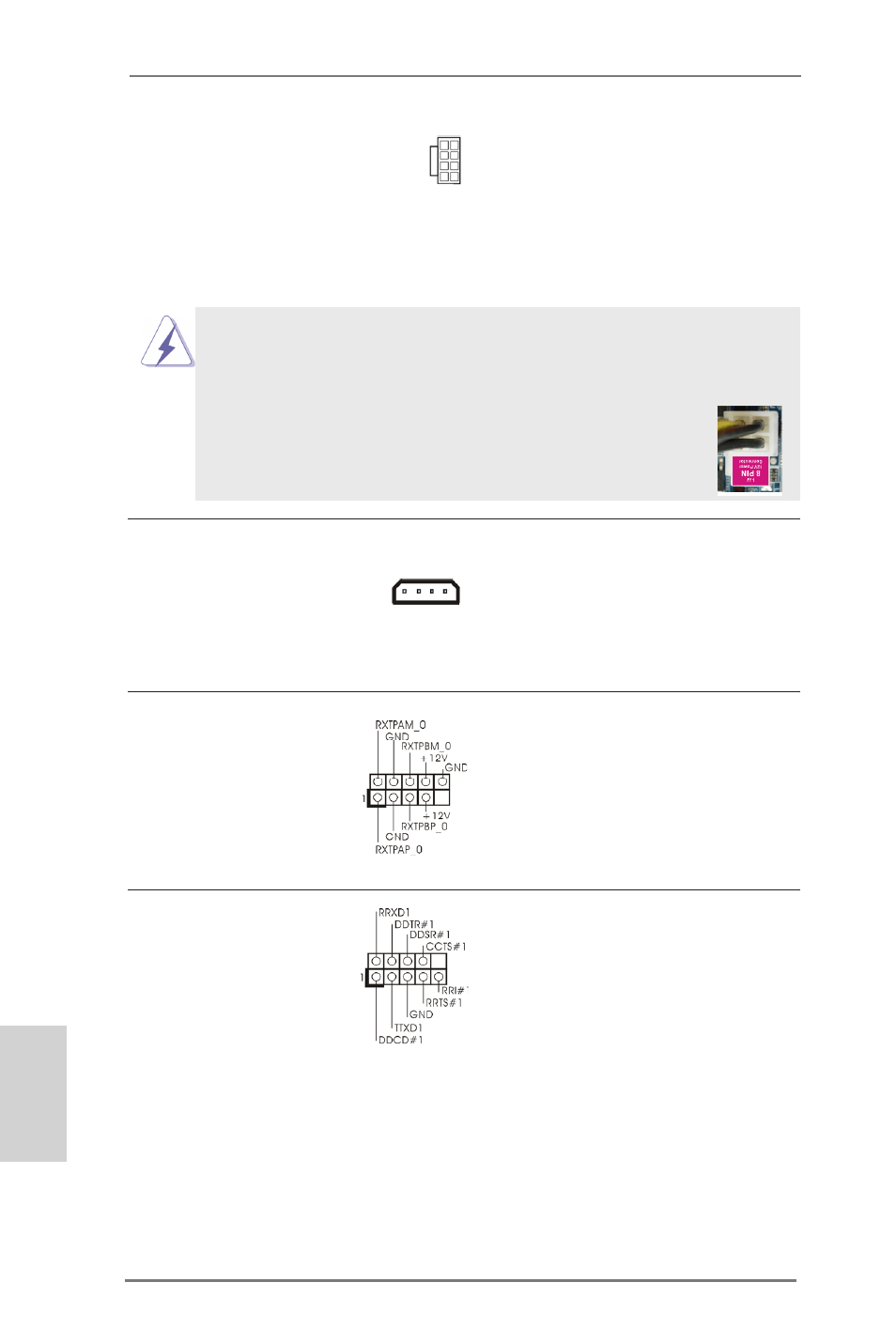

Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1) позволяет подключить модуль
(см. стр. 2, п. 34) порта COM.
Колодка питания 12V-ATX Обратите внимание, что к этому
(8-контактный ATX12V1) разъему необходимо подключить
(см. стр. 2, п. 1) вилку блока питания ATX 12 В,
чтобы обеспечить достаточную
мощность электропитания. В
противном случае включение
системы будет невозможно.
5 1
8 4
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
5 1
8 4
ATX С 4-Pin 12V Установка Электропитания
Разъем питания SLI/XFIRE Данный разъем использовать не
(4-контактный SLI/XFIRE_POWER1) обязательно, но его следует
(см. стр.2 п. 44) подключить к разъему питания
жесткого диска, если в системную
плату одновременно установлены
две видеокарты.
SLI/XFIRE_POWER1
Колодки IEEE 1394 Помимо четырех портов IEEE
(9-контактный FRONT_1394) 1394 на панели ввода-вывода
(см. стр. 2, п. 32) имеются две группы контактов
на материнской плате для
подключения двух
дополнительных портовIEEE
1394 каждая.
