ドライブア クティビティ LED、スピーカーなどから構成されています。
シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤ
とピンの割り当てが正 しく対応していることを確認してください。

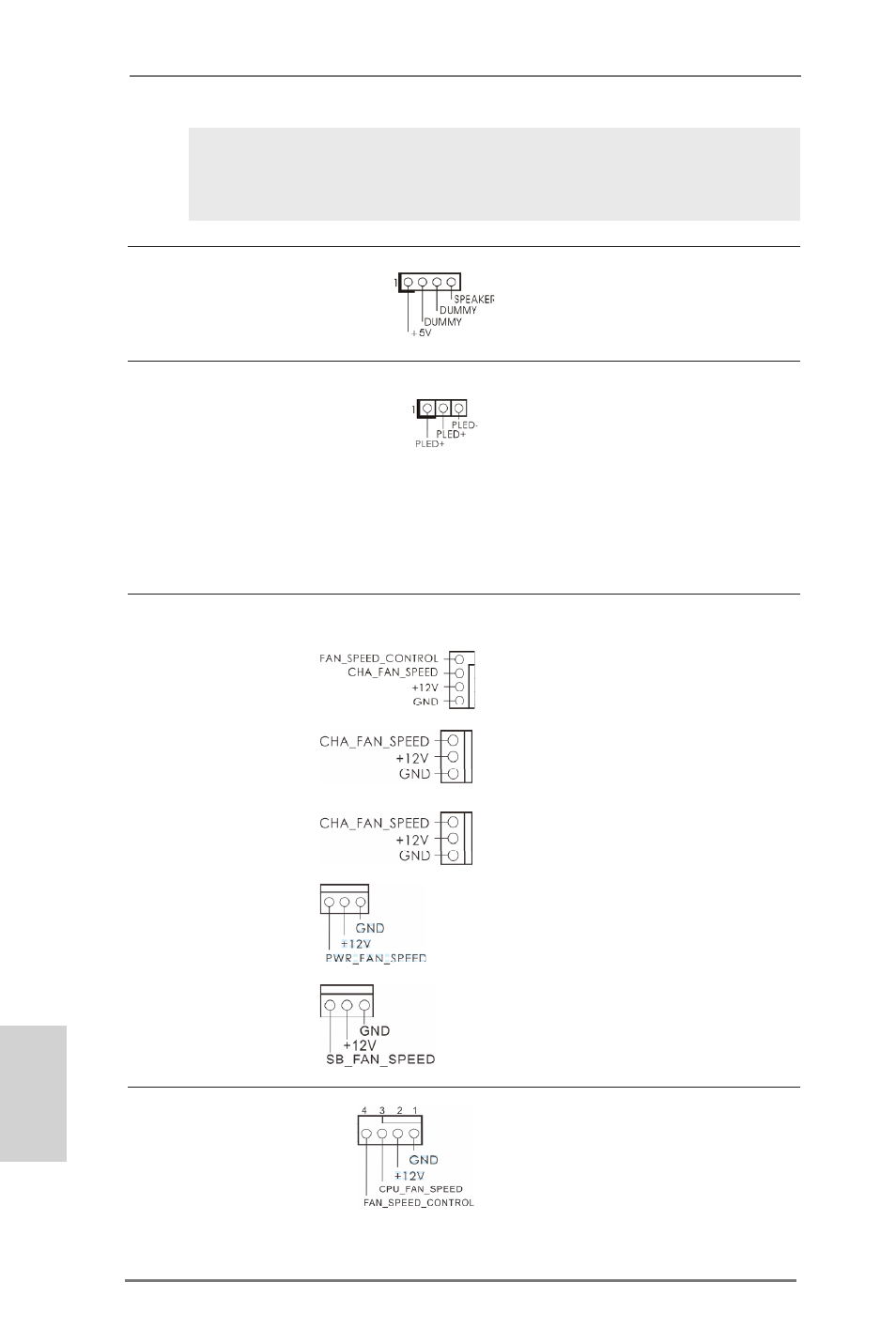

電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1) 接続し、システム電源ステータスを
ページ２, アイテム 21 を参照 示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅
し続けます。S3/S4 ステータス、ま
たは S5 ステータス ( 電源オフ ) の場
合、LED は消灯します。
シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ
(4 ピン SPEAKER1) ダを接続してください。
ページ２, アイテム 24 を参照
シャーシおよび電源 /SB ファンコネクタ
(4 ピン CHA_FAN1)
ページ２, アイテム 9 を参照
(3 ピン CHA_FAN2)
ページ２, アイテム 13 を参照
(3 ピン CHA_FAN3)
ページ２, アイテム 20 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 7 を参照
(3 ピン SB_FAN1)
ページ２, アイテム 12 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。CHA_
FAN1/2/3 ファン速度は、UEFI ま
たは AXTU を通して制御可能でき
ます。CHA_FAN1、CHA_FAN2 お
よび CHA_FAN3 は、ファンコン
トロールをサポートします。 SB_
FAN1 は、静音ファンをサポートし
ます。
CPU ファンコネクタ このコネクタには CPU ファケー
(4 ピン CPU_FAN1) ブルを接続します。黒いコードは
ページ２, アイテム 6 を参照 アースピンに接続してください。
