ASRock X79 Extreme4 Motherboard
한 국 어
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로
전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커
등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때
와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 .

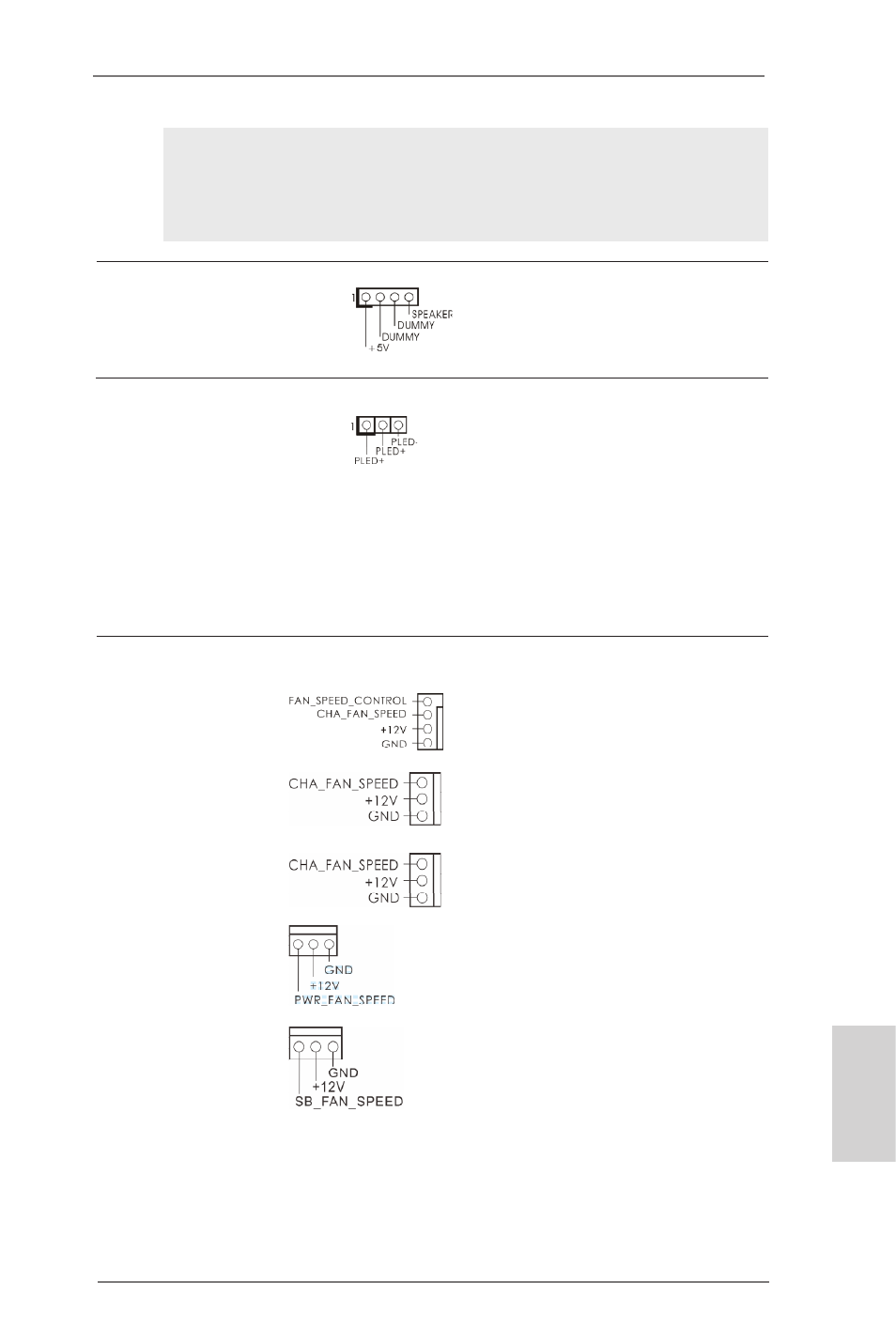

새시 스피커 헤더 새시 스피커를 이 헤더에
(4 핀 SPEAKER 1) 연결하십시오 .
(2 페이지 , 24 번 항목 참조 )
전원 LED 헤더 시스템 전원 상태를 표시하려
(3 핀 PLED1) 면 섀시 전원 LED 를 헤더에 연
(2 페이지 , 21 번 항목 참조 ) 결하십시오 . 시스템 작동 중에
는 LED 에 전원이 켜져 있습니
다 . S1 상태에서는 LED 가 계
속 깜박입니다 . S3/S4 상태 또
는 S5 상태에서는 LED 가 꺼집
니다 ( 전원 꺼짐 ).
섀시 / 전원 /SB 팬 커넥터
(4 핀 CHA_FAN1)
(2 페이지 , 9 번 항목 참조 )
(3 핀 CHA_FAN2)
(2 페이지 , 13 번 항목 참조 )
(3 핀 CHA_FAN3)
(2 페이지 , 20 번 항목 참조 )
(3 핀 PWR_FAN1)
(2 페이지 , 7 번 항목 참조 )
(3 핀 SB_FAN1)
(2 페이지 , 12 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결
하고 접지 핀에는 검은색 전
선을 연결하십시오 . CHA_
FAN1/2/3 팬 속도는 UEFI 또는
AXTU 를 통하여 제어할 수 있습
니다 . CHA_FAN1, CHA_FAN2
및 CHA_FAN3 은 팬 제어를 지
원합니다 . SB_FAN1 는 팬 소리
가 조용합니다 .
