203
ASRock X79 Extreme4 Motherboard
繁體中文

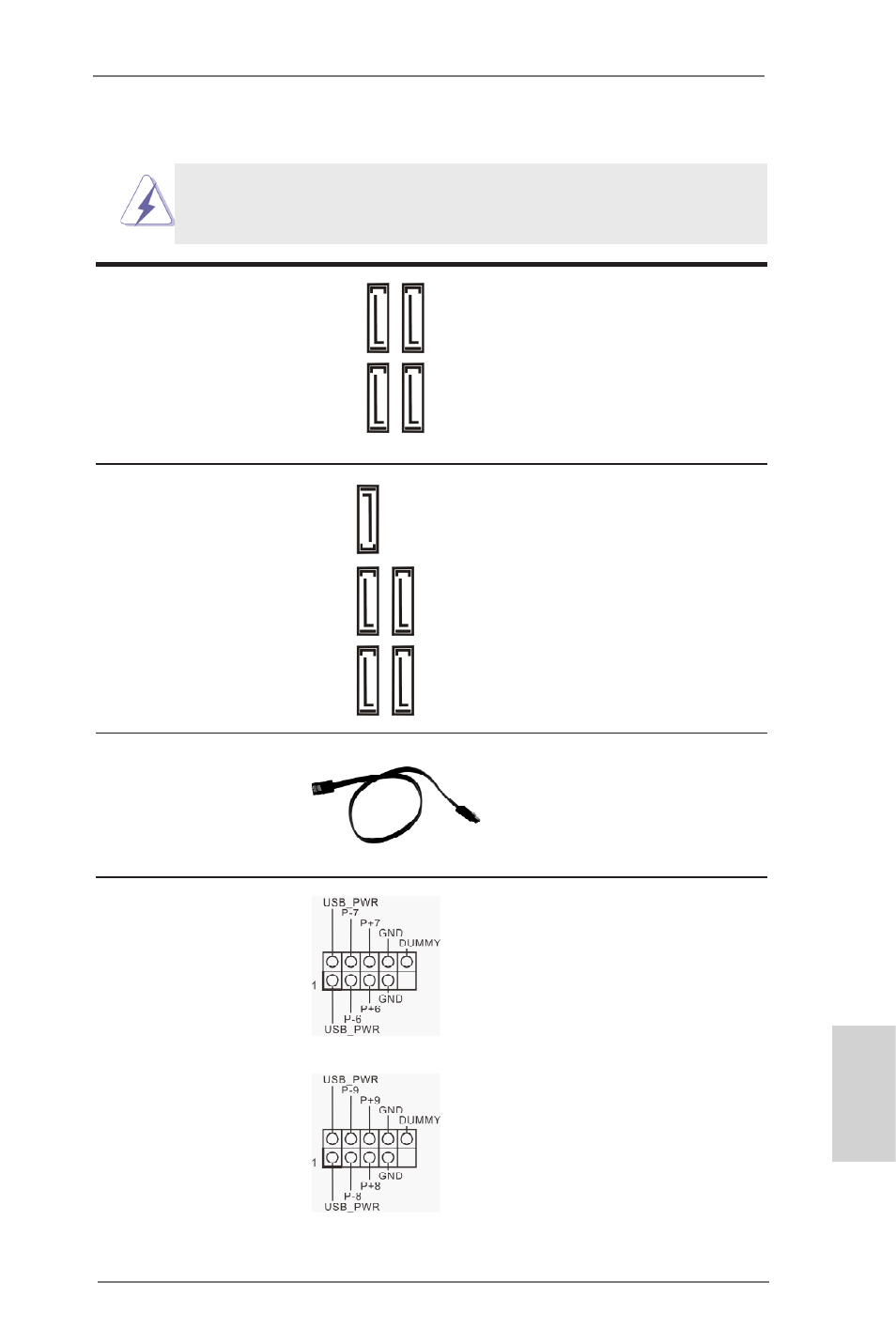

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATA2/SATA3 硬
( 選配 ) 碟或者主機板上的 SATA2/SATA3
接口。
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 2 頁第 15 項 ) (SATA2) 接口支援 SATA 數據
(SATA2_2_3: 見第 2 頁第 14 項 ) 線作為內部儲存設置。
目前 SATA2 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
Serial ATA3 接口 這裡有五組 Serial ATA3
(SATA3_0_1: 見第 2 頁第 16 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_A0_A1: 見第 2 頁第 17 項 ) 線作為內部儲存設置。
(SATA3_A2: 見第 2 頁第 11 項 ) 目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB_6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 30 項 ) 主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB_8_9)
( 見第 2 頁第 29 項 )
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
