ASRock X79 Extreme4 Motherboard
簡體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATA2/SATA3 硬盤
( 選配 ) 或者主板上的 SATA2/SATA3 接
口。
Serial ATA3 接口 這裡有五組 Serial ATA3
(SATA3_0_1: 見第 2 頁第 16 項 ) (SATA3) 接口支持 Serial
(SATA3_A0_A1: 見第 2 頁第 17 項 ) (SATA) 數據線作為內部儲存
(SATA3_A2: 見第 2 頁第 11 項 ) 設置。目前 SATA3 界面理論
上可提供高達 6.0Gb/s 的數
據傳輸速率。
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默
(9 針 USB_6_7) 認 USB 2.0 接口之外，這款
( 見第 2 頁第 30 項 ) 主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB_8_9)
( 見第 2 頁第 20 項 )

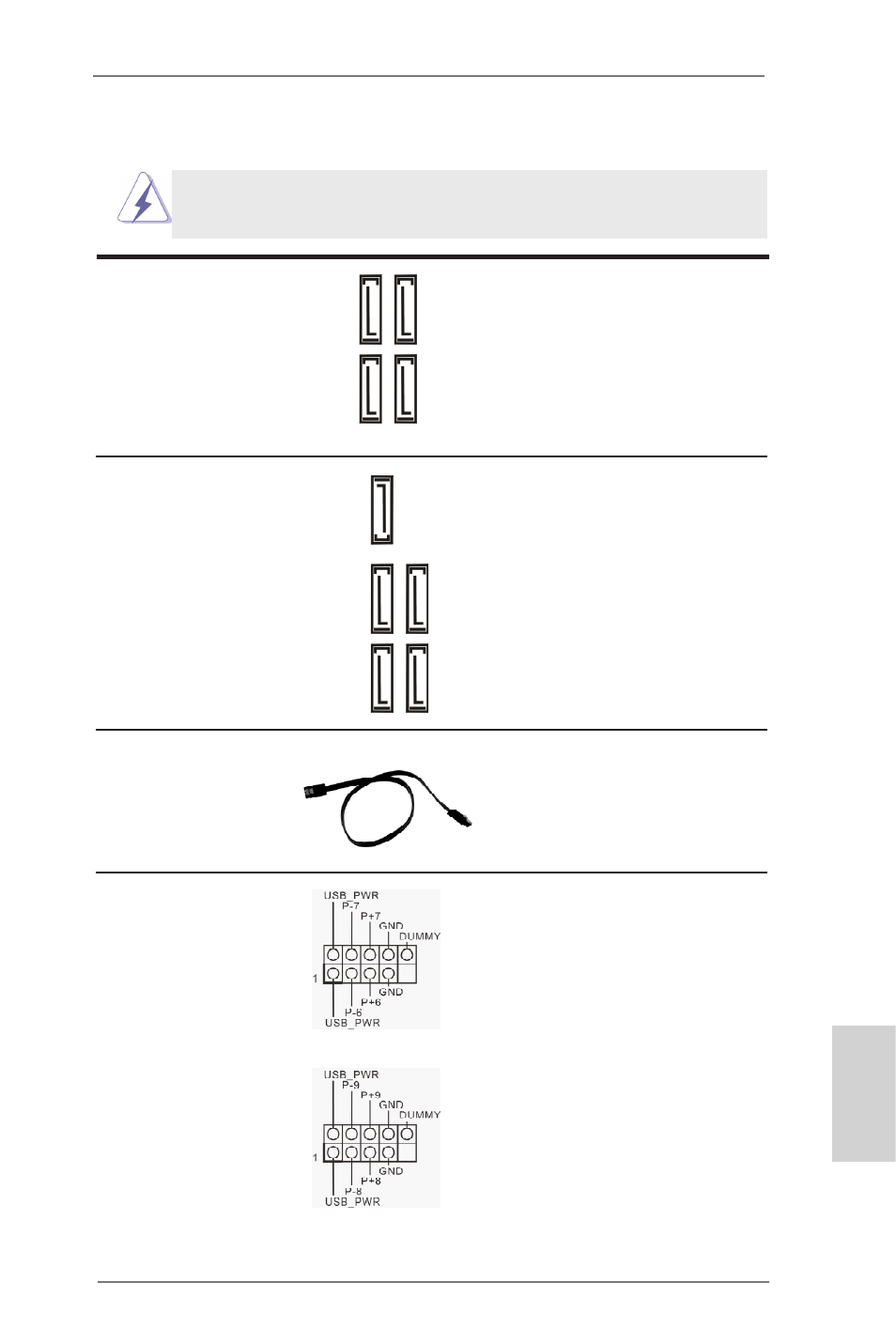

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 2 頁第 15 項 ) (SATA2) 接口支持 Serial
(SATA2_2_3: 見第 2 頁第 14 項 ) (SATA) 數據線作為內部儲存
設置。目前 SATA2 界面理論
上可提供高達 3.0Gb/s 的數
據傳輸速率。 SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA_3
SA
TA3_A2
SA
TA3_A0 SA
TA3_0
SA
TA3_A1 SA
TA3_1
