ASRock P75 Pro3 - Manual (Page 93)

93
ASRock P75 Pro3 Motherboard
Português

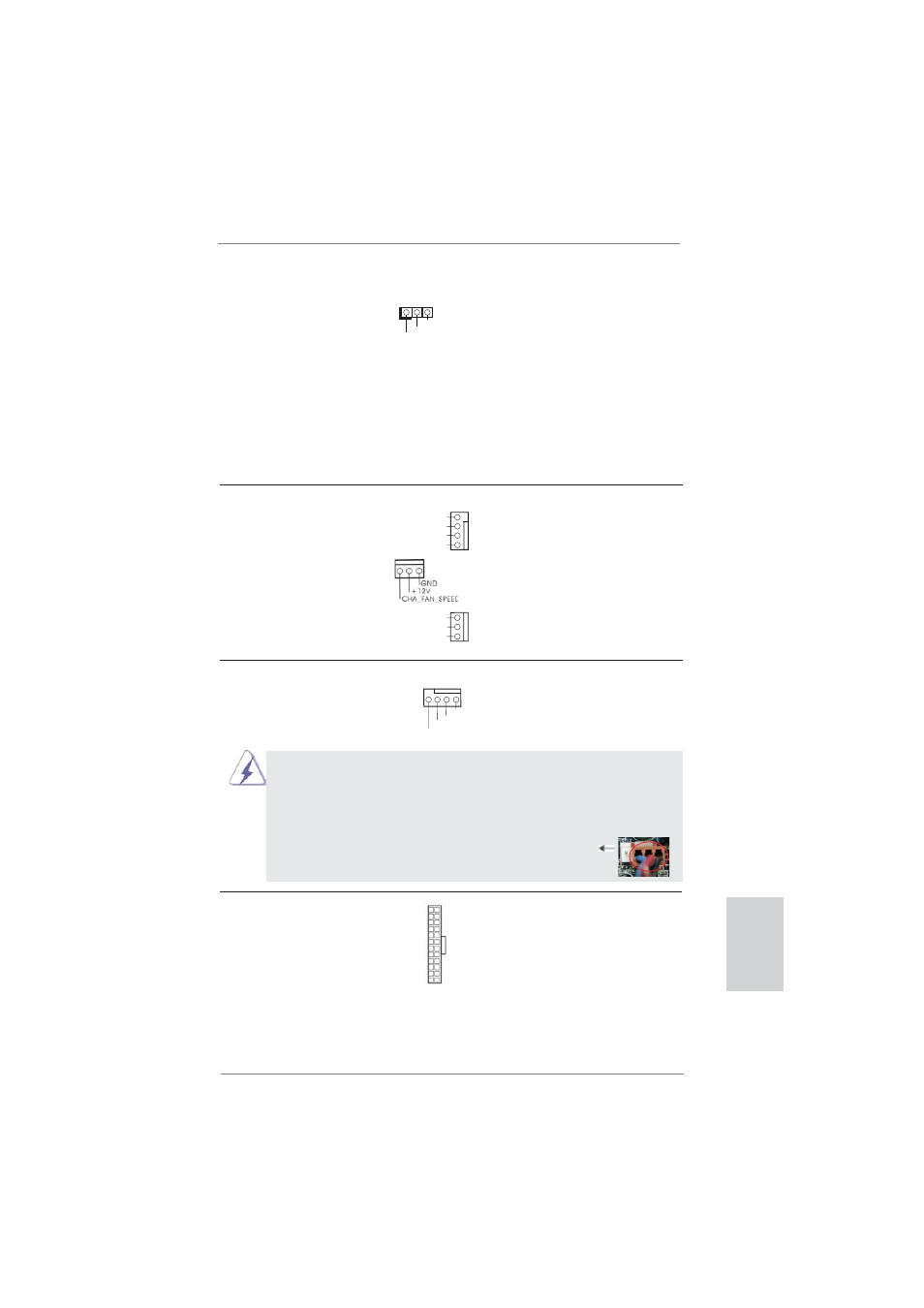

Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fi o preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 1)
Conector do ventilador do chassis/energia Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fi o
(veja a folha 2, No. 33) preto com o pino de aterramen
to.
(CHA_FAN2 de 3 pinos)
(veja a folha 2, No. 13)
(PWR_FAN1 de 3 pinos)
(veja a folha 2, No. 32)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 5)
12
1
24
13
Conector do LED de alimentação Ligue o LED de alimentação do
(PLED1 de 3 pinos) chassis a este conector para
(veja a folha 2, No. 24) indicar o estado de alimentação
do sistema. O LED fi cará
acesso quando o sistema
estiver em funcionamento. O
LED fi ca intermitente no estado
S1/S3. O LED fi ca desligado
nos estados S4 ou no estado
S5 (desligado).
1
PLED+
PLED+
PLED-
GND
+12V
PWR_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
