59

ASRock P75 Pro3 Motherboard

Italiano

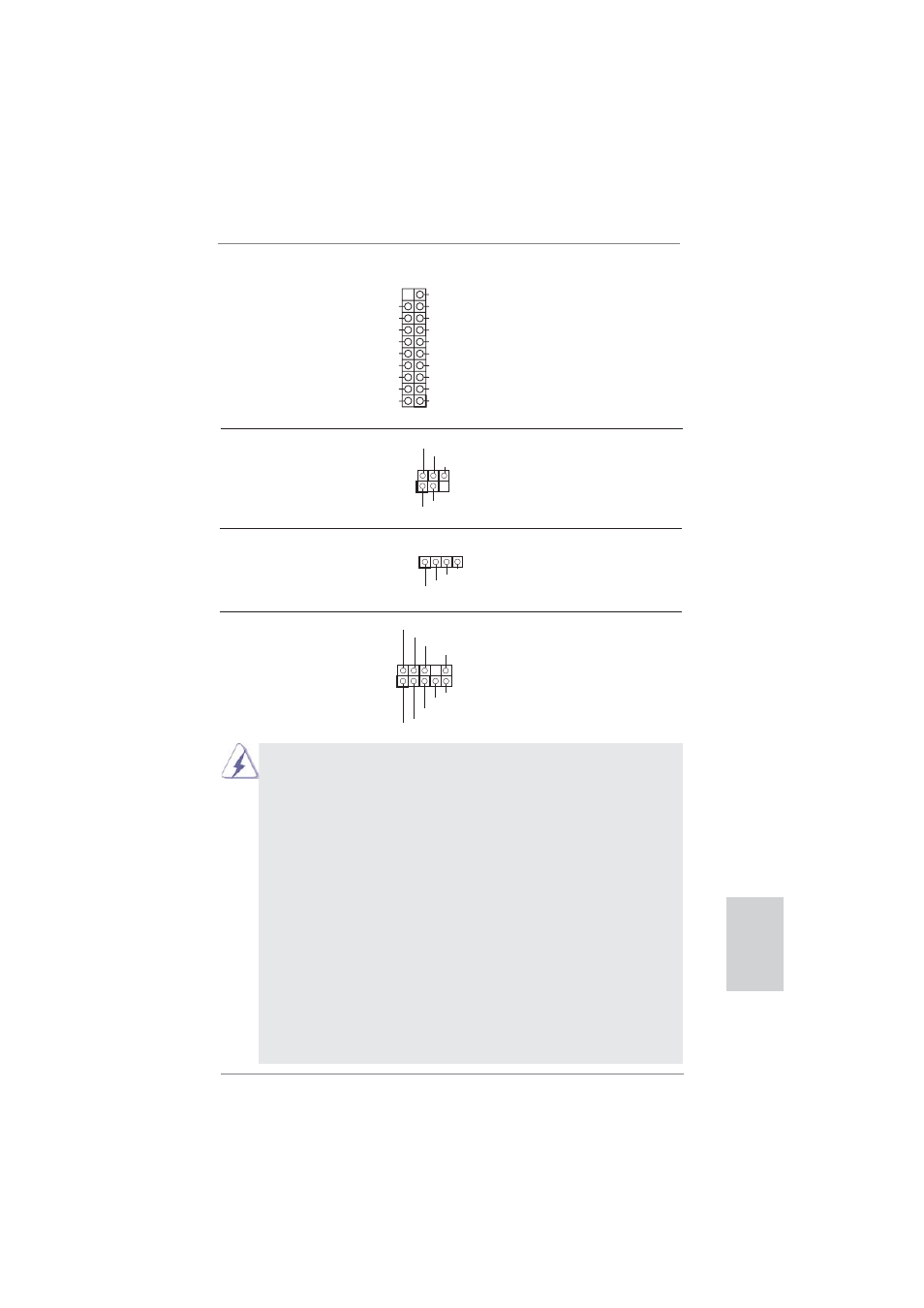

Collettore USB 3.0

Oltre alle due porte USB 3.0

(19-pin USB3_2_3)

standard del pannello I/O,

(vedi p.2 Nr. 6)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 29)

dei dispositivi audio.

1. La caratteristica HDA (High Defi nition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Defi nition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

®

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

Sistema operativo Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2 Nr. 20)

la trasmissione e la ricezione

senza

fi li.

1

IRTX

+5VSB

DUMMY

IRRX

GND

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 19)

ricevitore remoto.

1

ATX+5VSB

IRTX

GND

IRRX

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+
