50
ASRock P75 Pro3 Motherboard
Français
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
Installation de ventilateur à 3 broches
Broches 1-3 connectées

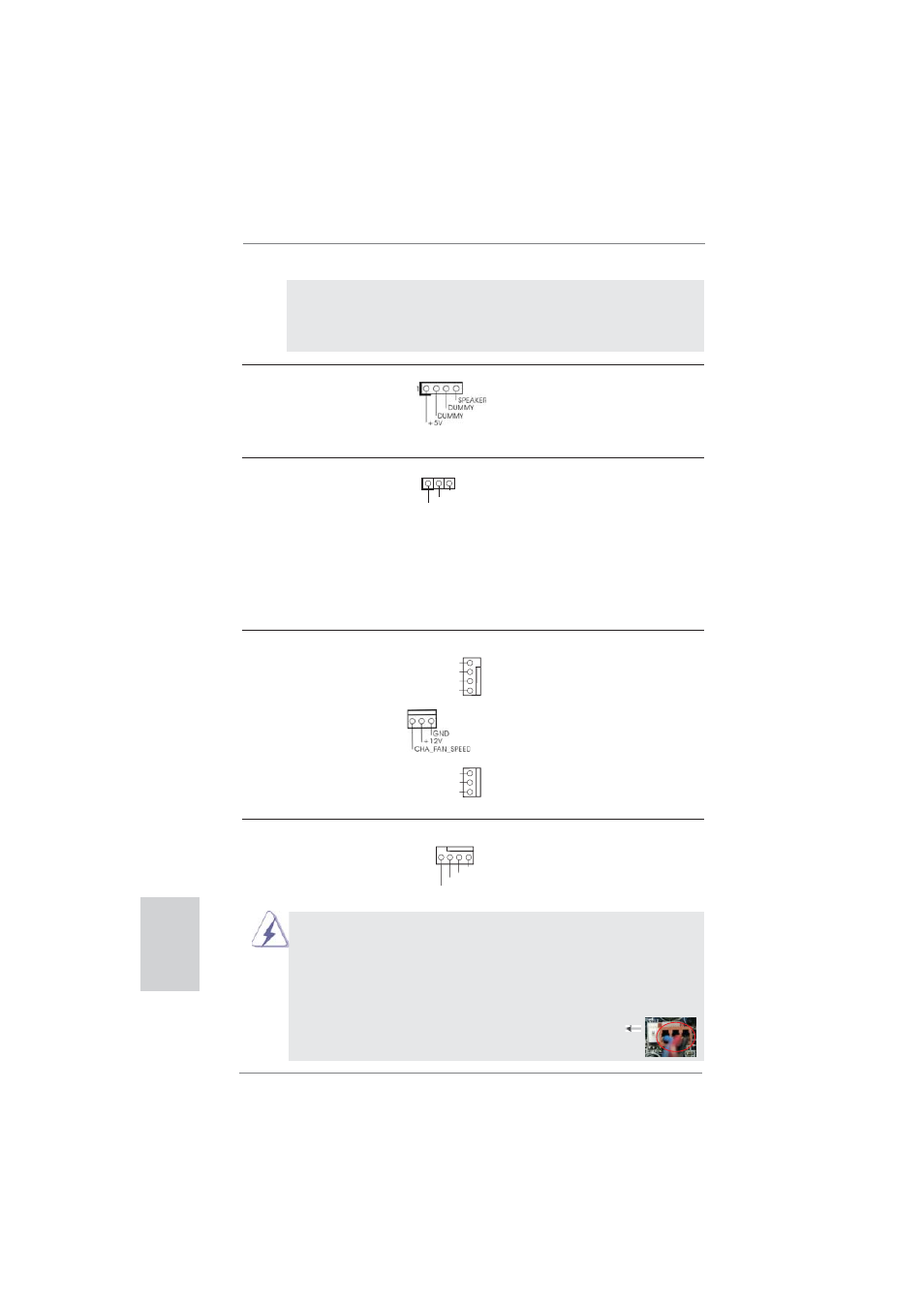

En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur cet
(SPEAKER1 br. 4) en-tête.
(voir p.2 No. 21)
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br. 4) ventilateur aux connecteurs
(voir p.2 No. 33) pour ventilateur et faites
correspondre le fi l noir à la
(CHA_FAN2 br. 3) broche de terre.
(voir p.2 No. 13)
(PWR_FAN1 br. 3)
(voir p.2 No. 32)
Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fi l
(voir p.2 No. 1) noir sur la broche de terre.
voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifi ez
bien à faire correspondre les fi ls et les broches.
LED di accensione Collegare il LED di accensione
(PLED1 br. 3) chassi per indicare lo stato di
(voir p.2 Nr. 24) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1/S3. Il
LED è spento in stato S4 o S5
(spegnimento).
1
PLED+
PLED+
PLED-
GND
+12V
PWR_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
