ASRock P75 Pro3 - Manual (Page 83)

83
ASRock P75 Pro3 Motherboard
Ру
сский

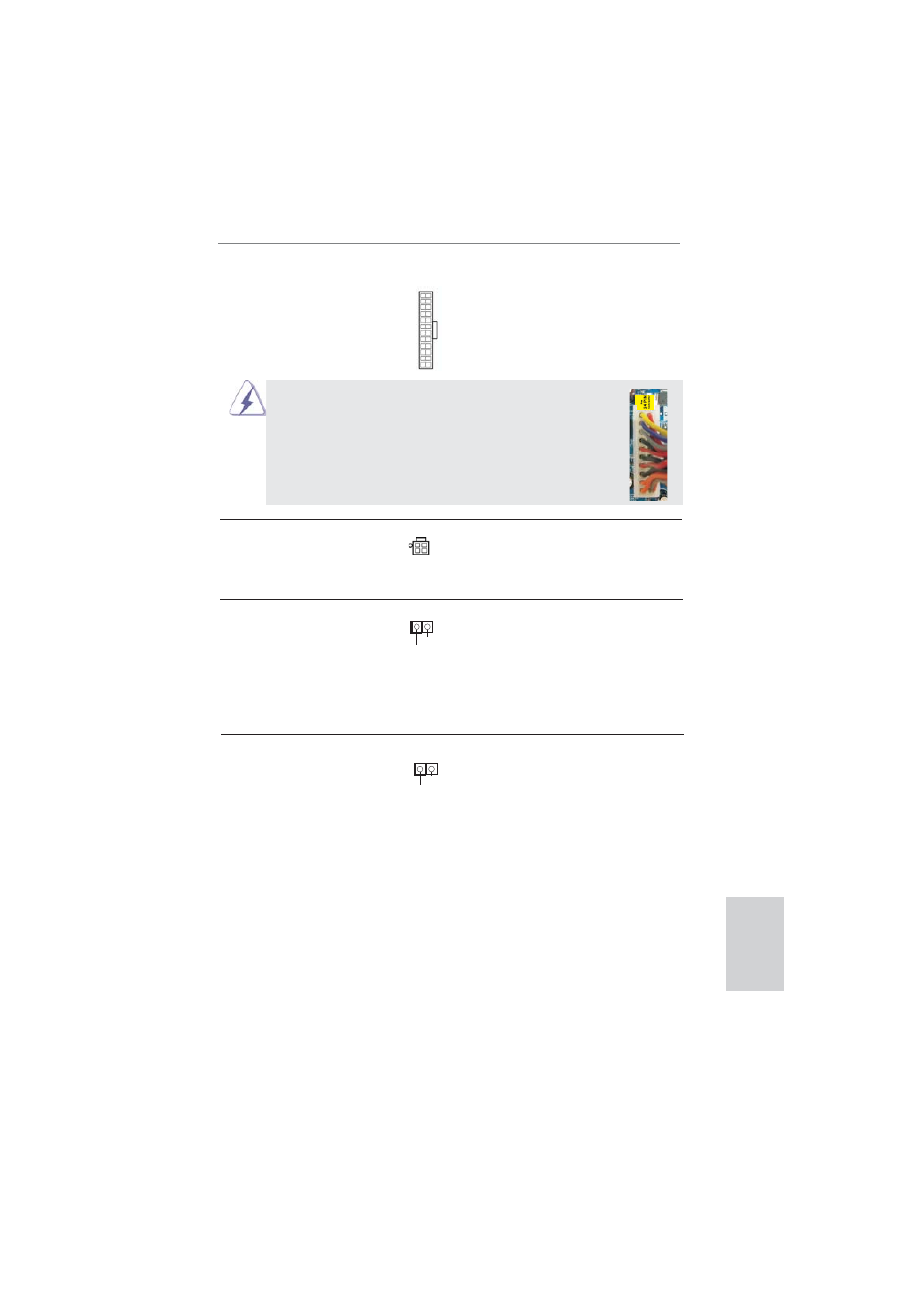

Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1) кабель питания ATX.
(см. стр. 2, п. 5)
12
1
24
13
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
12
1
24
13
Колодка питания 12V-ATX Подключите к этой колодке
(4-контактный ATX12V1) кабель питания ATX 12V.
(см. стр. 2, п. 3)
Датчик открытой крышки Эта материнская плата
(2-контактный CI1) поддерживает функцию
(см. стр. 2, п. 23) определения открытой крышки,
которая позволяет определить,
была ли снята крышка корпуса.
Функция требует поддержку со
стороны корпуса.
1
Signal
GND
Колодка HDMI_SPDIF Колодка HDMI_SPDIF
(2-контактный HDMI_SPDIF1) обеспечивает подачу выходного
(см. стр. 2, п. 30) аудиосигнала на VGA-карту HDMI,
что позволяет подключать к
системе цифровые телевизоры,
проекторы или
жидкокристаллические панели
HDMI. Соедините эту колодку с
разъемом HDMI_SPDIF на VGA-
карте HDMI.
SPDIFOUT
GND
1
