90
ASRock P75 Pro3 Motherboard

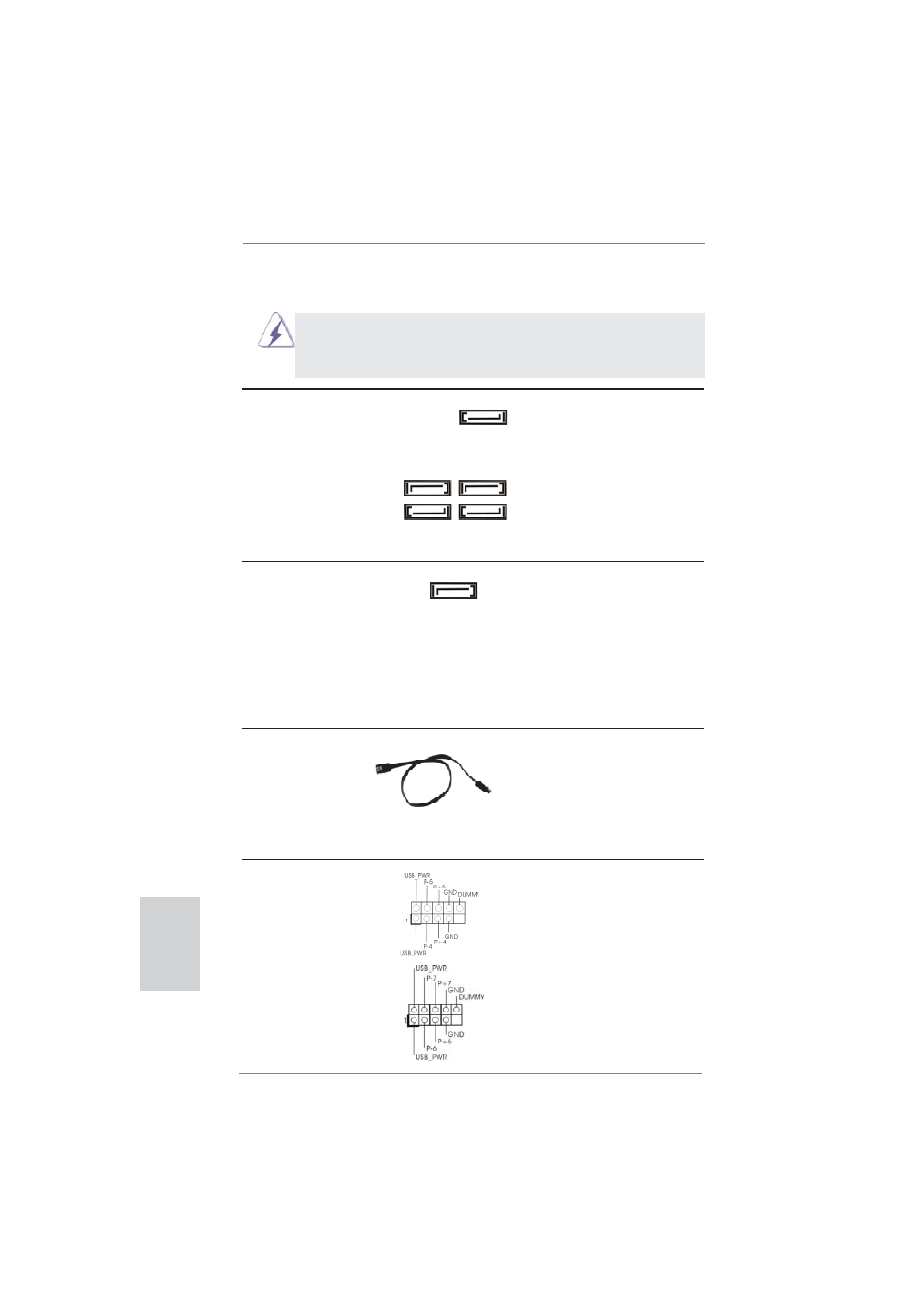

Conectores ATA2 Serial Estes cinco conectores Serial
(SATA2_1: veja a folha 2, No. 15) ATA (SATA2) suportam
(SATA2_2: veja a folha 2, No. 11) unidades de disco rígido SATA
(SATA2_3: veja a folha 2, No. 14) ou SATA2 como dispositivos de
(SATA2_4: veja a folha 2, No. 12) armazenamento internos. A
(SATA2_5: veja a folha 2, No. 10) atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Conectores ATA3 Serial Este conectores Serial
(SATA3_0: veja a folha 2, No. 9) ATA (SATA3) suportam
unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido SATA
/ SATA2 / SATA3 quanto o
conector SATA2 / SATA3 na
placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Português
SATA2_2 SATA2_4
SATA2_1 SATA2_3
SATA2_5
SATA3_0
Cabezal USB 2.0 Além das quatro portas USB 2.0
(USB64_5 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 18) entrada/saída, há dois ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
suportar dois portas USB 2.0.
(USB6_7 de 9 pinos)
(veja a folha 2, No. 17)
