36
ASRock P75 Pro3 Motherboard
Deutsch

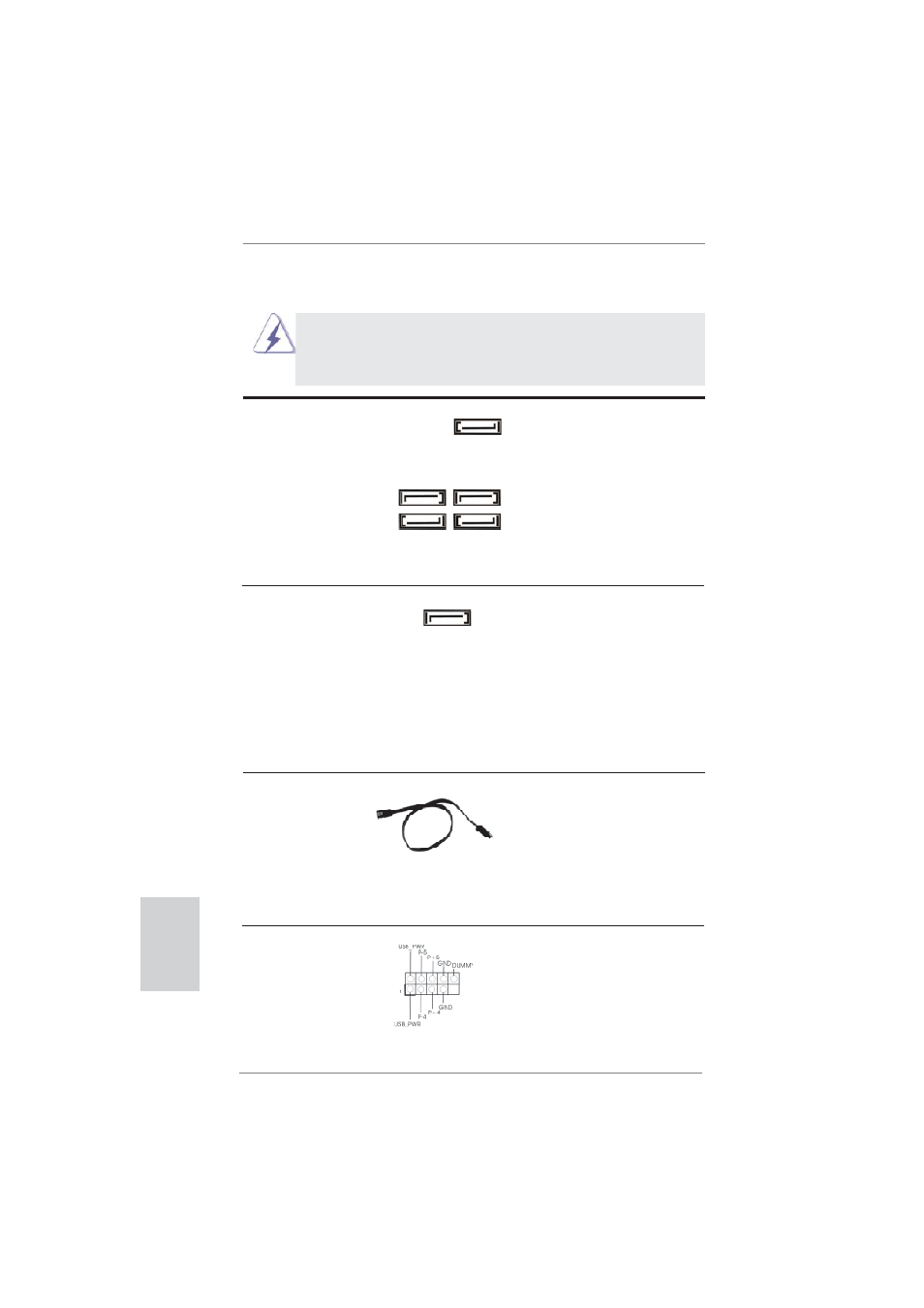

Seriell-ATA2-Anschlüsse Diese fünf Serial ATA2-
(SATA2_1: siehe S.2 - No. 15) (SATA2-)Verbínder
(SATA2_2: siehe S.2 - No. 11) unterstützten SATA-Datenkabel
(SATA2_3: siehe S.2 - No. 14) für interne
(SATA2_4: siehe S.2 - No. 12) Massenspeichergeräte. Die
(SATA2_5: siehe S.2 - No. 10) aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Seriell-ATA3-Anschlüsse Dies Serial ATA3-
(SATA3_0: siehe S.2 - No. 9) (SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SATA2_2 SATA2_4
SATA2_1 SATA2_3
SATA2_5
SATA3_0
USB 2.0-Header Zusätzlich zu den vier üblichen
(9-pol. USB4_5) USB 2.0-Ports an den
(siehe S.2 - No. 18) I/O-Anschlüssen befi nden sich
zwei USB 2.0- Anschlussleisten
am Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
