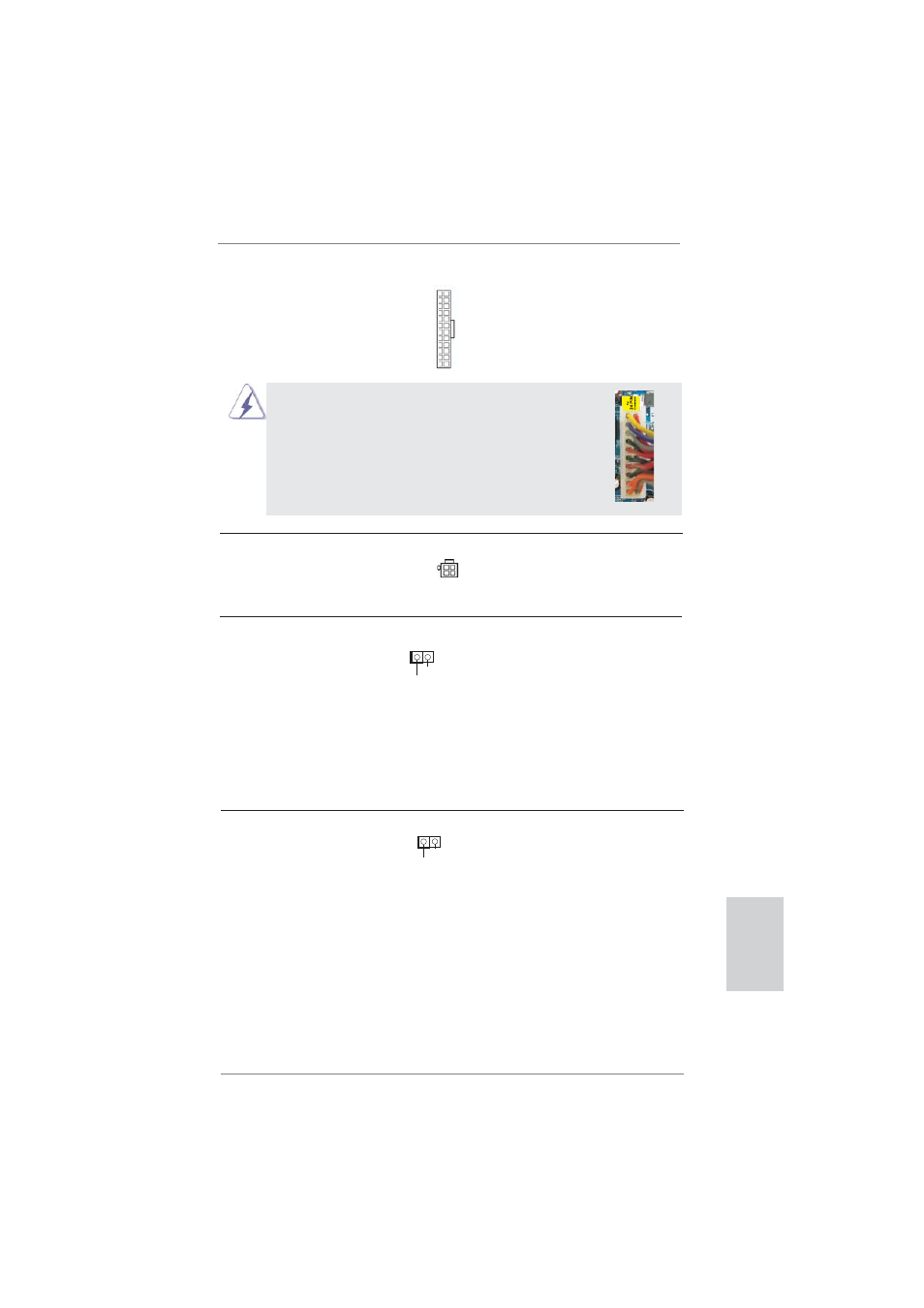

73
ASRock P75 Pro3 Motherboard
Español
Cabezal de alimentación ATX 12V Conecte la fuente de
(4-pin ATX12V1) alimentación ATX 12V a su
(vea p.2, N. 3) cabezal.
Conector de detección de intrusión en el chasis Esta placa base admite la
(2-pin CI1) función de control de
(vea p.2, N. 23) APERTURA DE CARCASA,
quepermite detectar si se
haretirado la cubierta del
chasis.Dicha función requiere
unchasis con diseño
específi copara la detección de
intrusiónen el chasis.
1
Signal
GND
Instalación de una Fuente de Alimentación ATX de 20 Pins
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
12
1
24
13
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1) alimentación ATX a su cabezal.
(vea p.2, N. 5)
12
1
24
13
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
(HDMI_SPDIF1 de 2 pin) una salida SPDIF la tarjeta
(vea p.2, N. 30) VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
SPDIFOUT
GND
1
