ASRock P75 Pro3 - Manual (Page 47)

47
ASRock P75 Pro3 Motherboard
Français

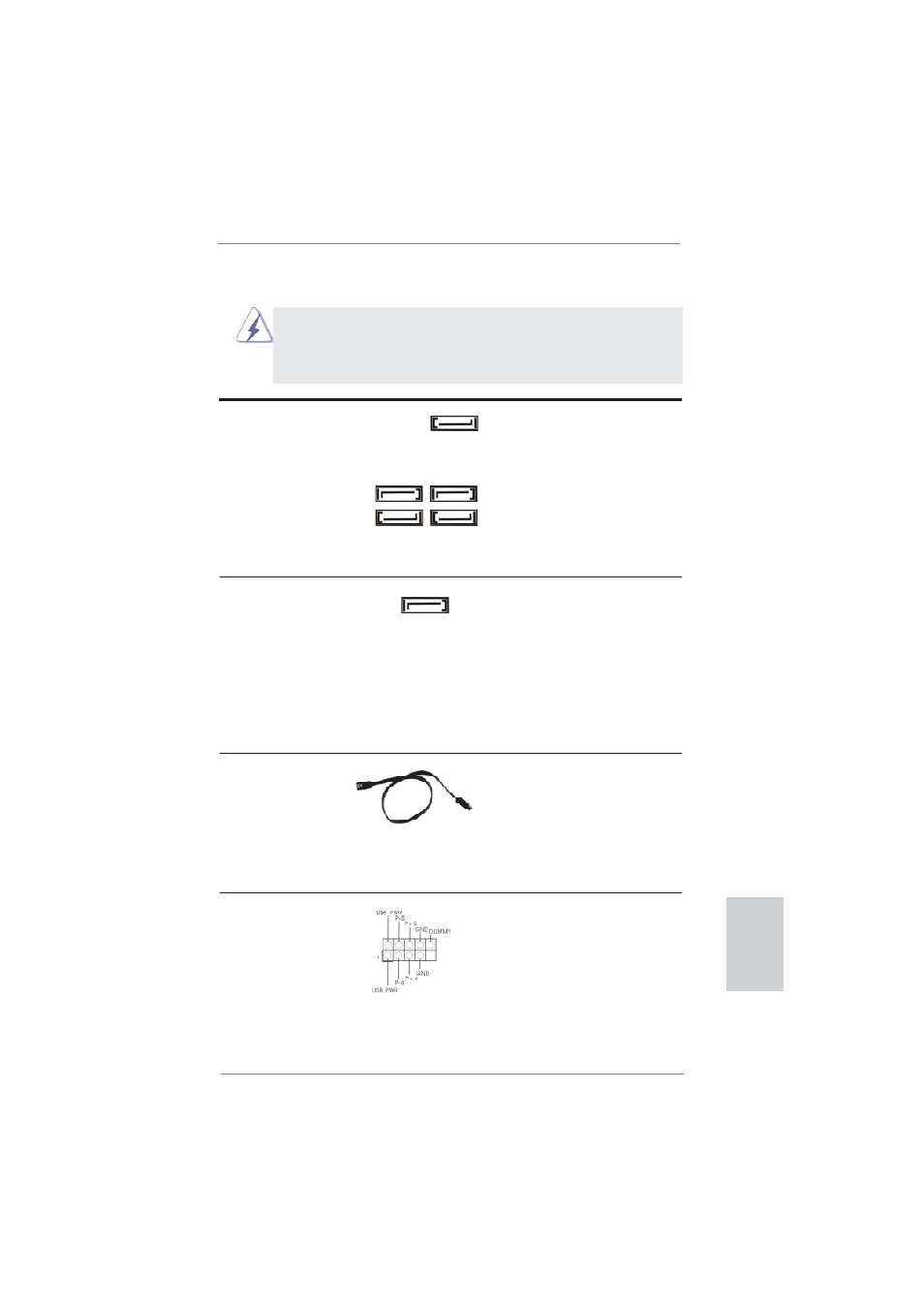

Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
Connecteurs Série ATA2 Ces cinq connecteurs Série
(SATA2_1: voir p.2 No. 15) ATA2 (SATA2) prennent en
(SATA2_2: voir p.2 No. 11) charge les câbles SATA pour
(SATA2_3: voir p.2 No. 14) les périphériques de stockage
(SATA2_4: voir p.2 No. 12) internes. L’interface SATA2
(SATA2_5: voir p.2 No. 10) actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Cette connecteur Série
(SATA3_0: voir p.2 No. 9) ATA3 (SATA3) prennent en
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
SATA2_2 SATA2_4
SATA2_1 SATA2_3
SATA2_5
SATA3_0
En-tête USB 2.0 A côté des quatre ports USB 2.0
(USB4_5 br. 9) par défaut sur le panneau E/S,
(voir p.2 No. 18) il y a deux embases USB 2.0
sur cette carte mère. Chaque
embase USB 2.0 peut prendre
en charge 2 ports USB 2.0.
