ASRock P75 Pro3 Motherboard

Français

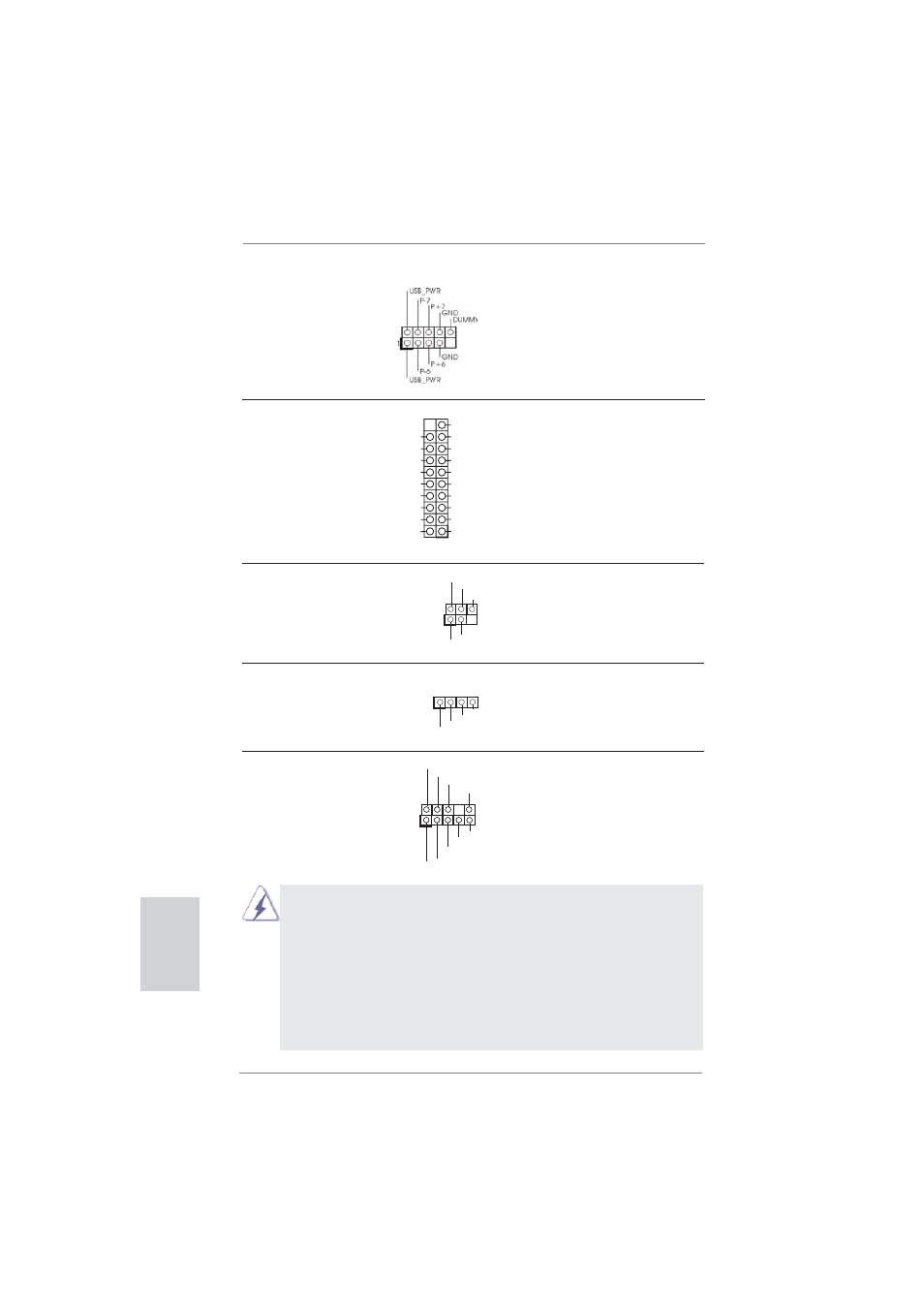

En-tête USB 3.0

En plus des deux ports USB

(USB3_2_3 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 6)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connecteur audio panneau

C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir p.2 No. 29)

permet le branchement et le

contrôle commodes de

périphériques

audio.

1. L’audio à haute défi nition (HDA) prend en charge la détection de fi che, mais le fi l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis afi n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir p.2 No. 20)

et de réception sans fi l.

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des

récepteur.

(voir p.2 No. 19)

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

(USB6_7 br. 9)

(voir p.2 No. 17)
