125
ASRock P75 Pro3 Motherboard
日本語

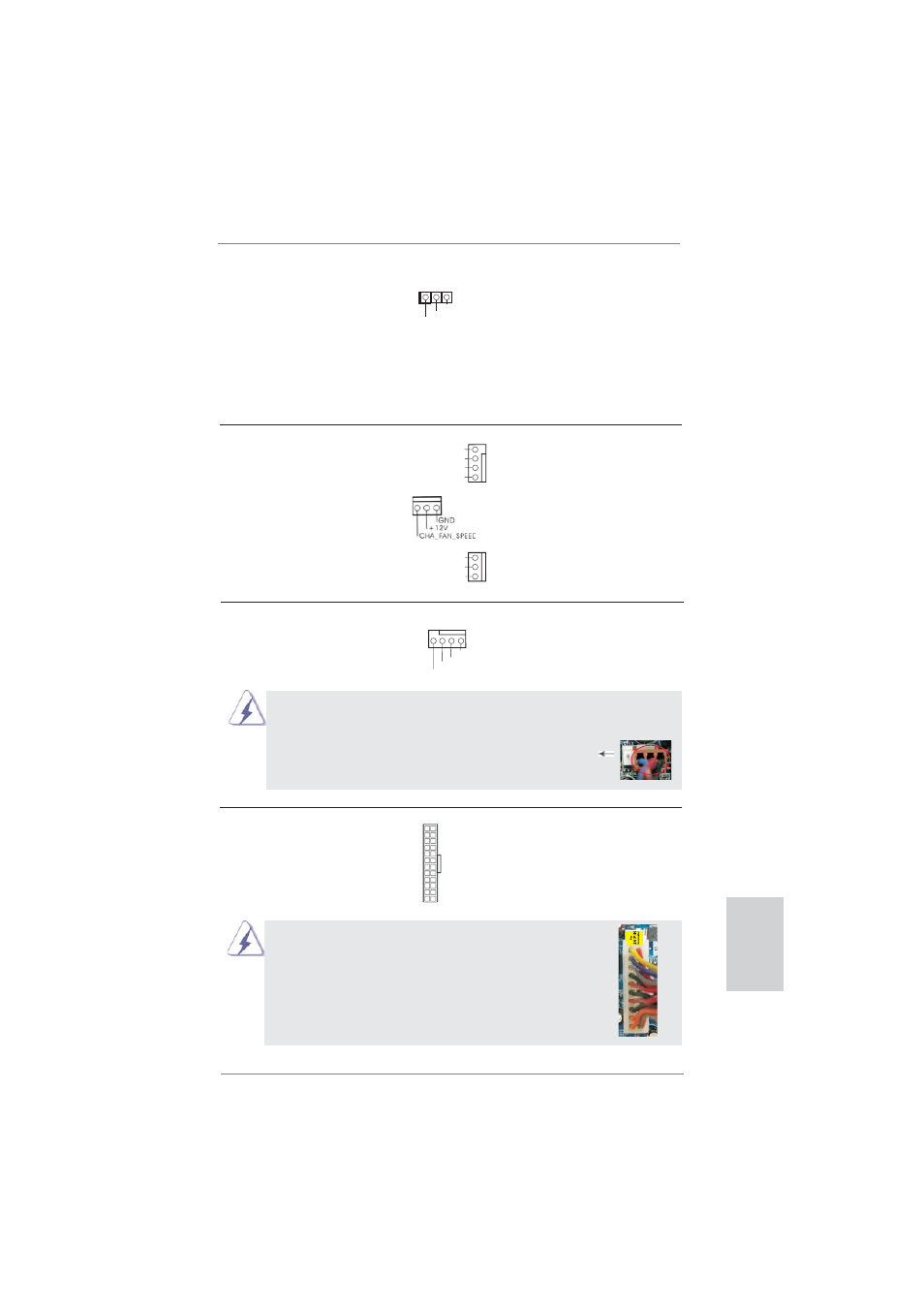

シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ 2, アイテム 33 を参照 ください。
(3 ピン CHA_FAN2)
ページ 2, アイテム 13 を参照
(3 ピン PWR_FAN1)
ページ 2, アイテム 32 を参照
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ 2, アイテム 1 を参照 接続してください。
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ 2, アイテム 5 を参照
12
1
24
13
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1) 続し、システム電源ステータスを示す
ページ２, アイテム 24 を参照 ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
1
PLED+
PLED+
PLED-
GND
+12V
PWR_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
20 ピン ATX 電源装置の取り付け
12
1
24
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されてお
り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し
ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と
共に電源装置にプラグを差し込みます。
