58
ASRock P75 Pro3 Motherboard
Italiano

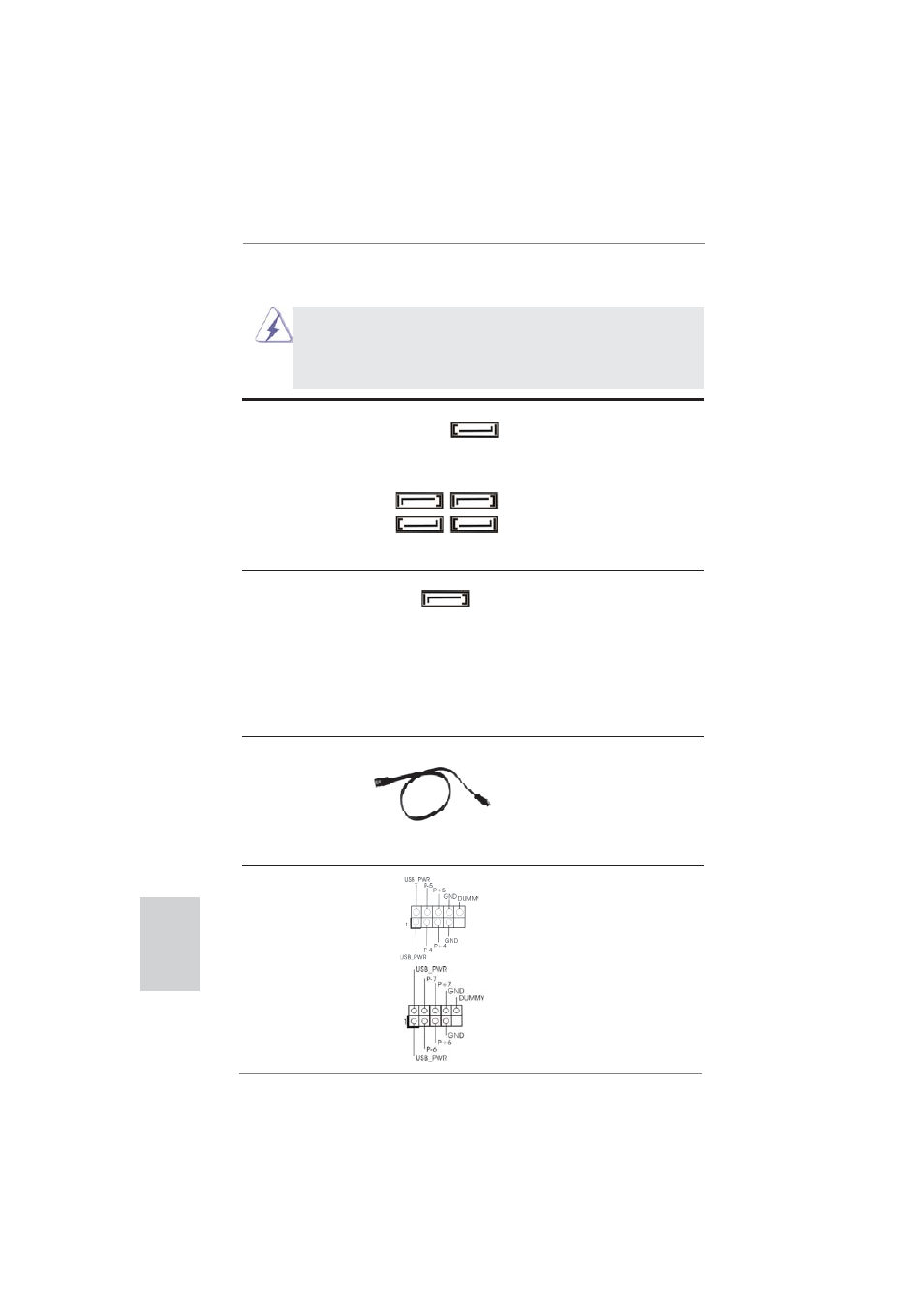

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi cinque connettori Serial
(SATA2_1: vedi p.2 Nr. 15) ATA2 (SATA2) supportano cavi
(SATA2_2: vedi p.2 Nr. 11) dati SATA per dispositivi di
(SATA2_3: vedi p.2 Nr. 14) immagazzinamento interni.
(SATA2_4: vedi p.2 Nr. 12) L’interfaccia SATA2 attuale
(SATA2_5: vedi p.2 Nr. 10) permette velocità di
trasferimento dati fi no a 3.0
Gb/s.
Connettori Serial ATA3 Questo connettori Serial
(SATA3_0: vedi p.2 Nr. 9) ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fi no a 6.0
Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA2_2 SATA2_4
SATA2_1 SATA2_3
SATA2_5
SATA3_0
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB4_5) predefi nite nel pannello I/O, la
(vedi p.2 Nr. 18) scheda madre dispone di due
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
(9-pin USB6_7) due porte USB 2.0.
(vedi p.2 Nr. 17)
