74
ASRock Z68 Extreme3 Gen3 Motherboard

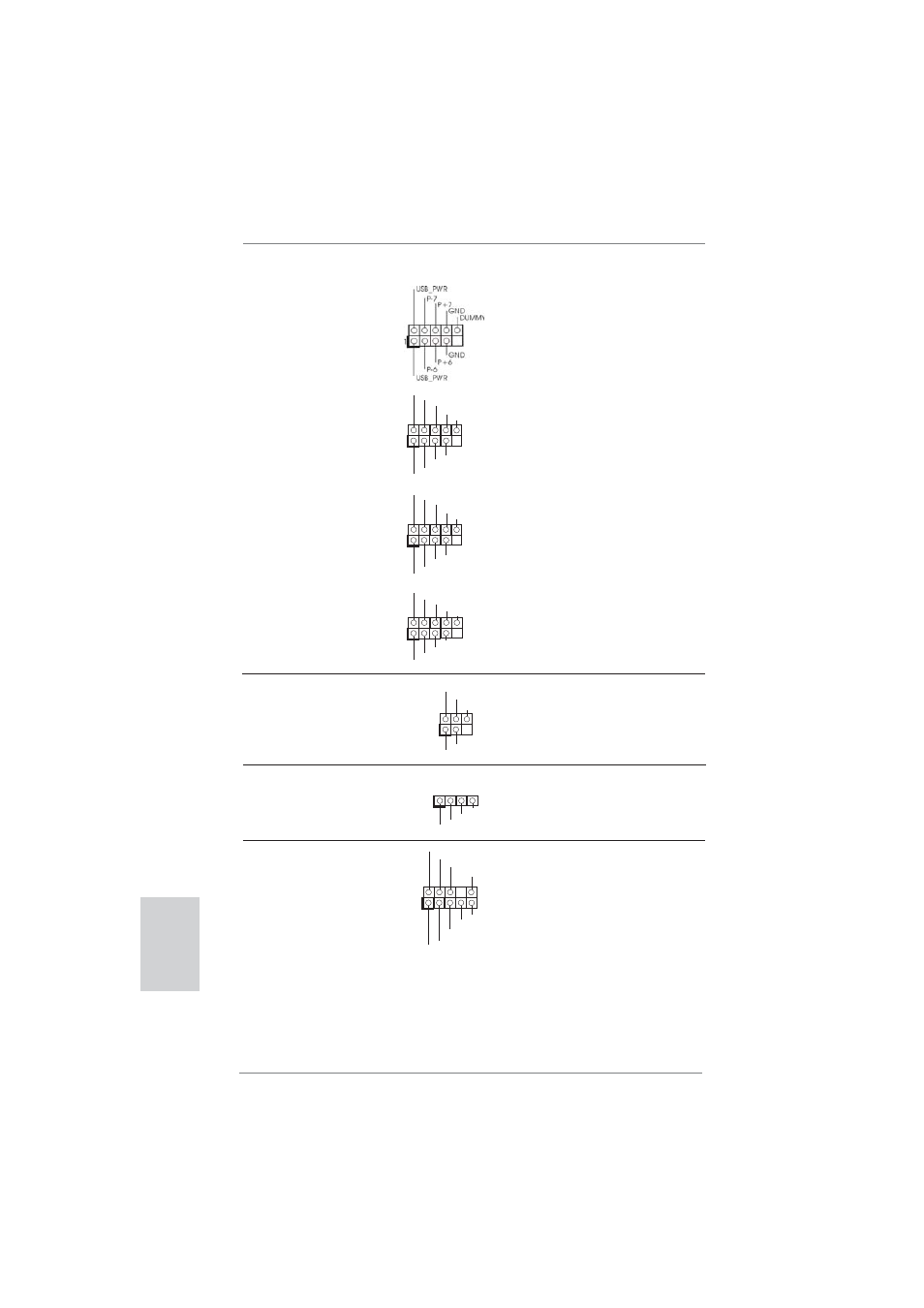

En-tête USB 2.0 A côté des quatre ports
(USB6_7 br.9) USB 2.0 par défaut sur le
(voir p.2 No. 29) panneau E/S, il y a quatre
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
(USB8_9 br.9) charge 2 ports USB 2.0.
(voir p.2 No. 28)
(USB10_11 br.9)
(voir p.2 No. 27)
(USB12_13 br.9)
(voir p.2 No. 25)
Connecteur audio panneau C’est une interface pour
(HD_AUDIO1 br. 9) un câble avant audio en façade
(voir p.2 No. 34) qui permet le branchement et
le contrôle commodes de
périphériques audio. J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
ATX+5VSB
IRTX
GND
IRRX
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4) pour connecter des récepteur
(voir p.2 No. 30)
Français
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5) infrarouge optionnel de
(voir p.2 No. 33) transfert et de réception sans
fi l.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
USB_PWR
P-13
P+13
USB_PWR
P-12
P+12
GND
GND
DUMMY
