73
ASRock Z68 Extreme3 Gen3 Motherboard
Français

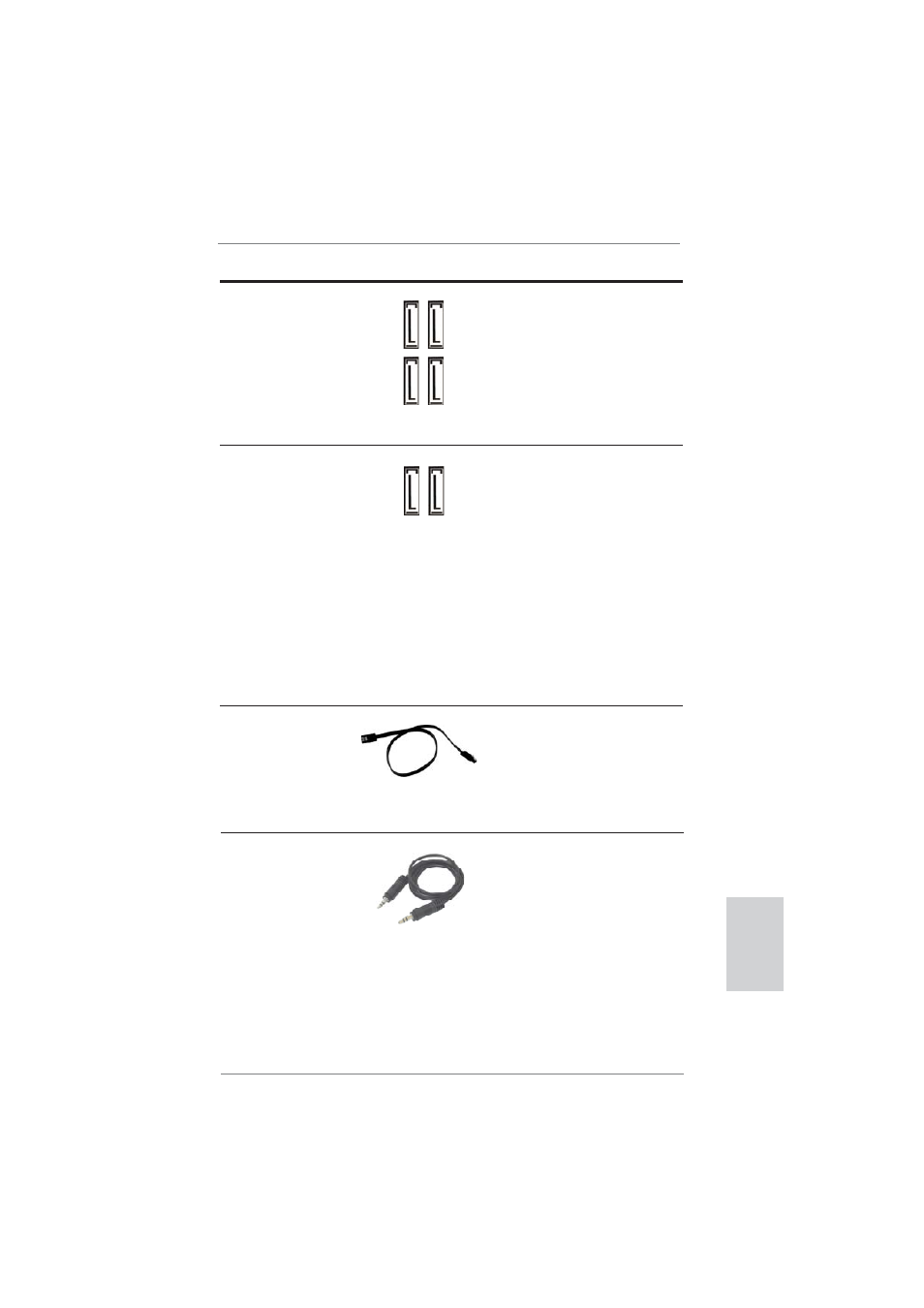

Connecteurs Série ATAII Ces quatre connecteurs Série
(SATA2_2: voir p.2 No. 14) ATAII (SATAII) prennent en
(SATA2_3: voir p.2 No. 13) charge les câbles SATA pour
(SATA2_4: voir p.2 No. 16) les périphériques de stockage
(SATA2_5: voir p.2 No. 15) internes. L’interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATA3_0: voir p.2 No. 12) ATA3 (SATA3) prennent en
(SATA3_1: voir p.2 No. 11) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s. Si vous
installez le disque dur sur le
port eSATA sur le panneau E/S
arrière, le connecteur
SATA3_1 interne ne
fonctionne pas.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1
SA
TA3_0
Câble audio 3,5mm L’une des extrémités du câble
(en option) audio 3,5mm peut être
branchée sur des appareils
audio portatifs comme un
lecteur MP3 ou un téléphone
portable, ou le port Entrée Ligne
de votre PC.
