107

ASRock Z68 Extreme3 Gen3 Motherboard

Español

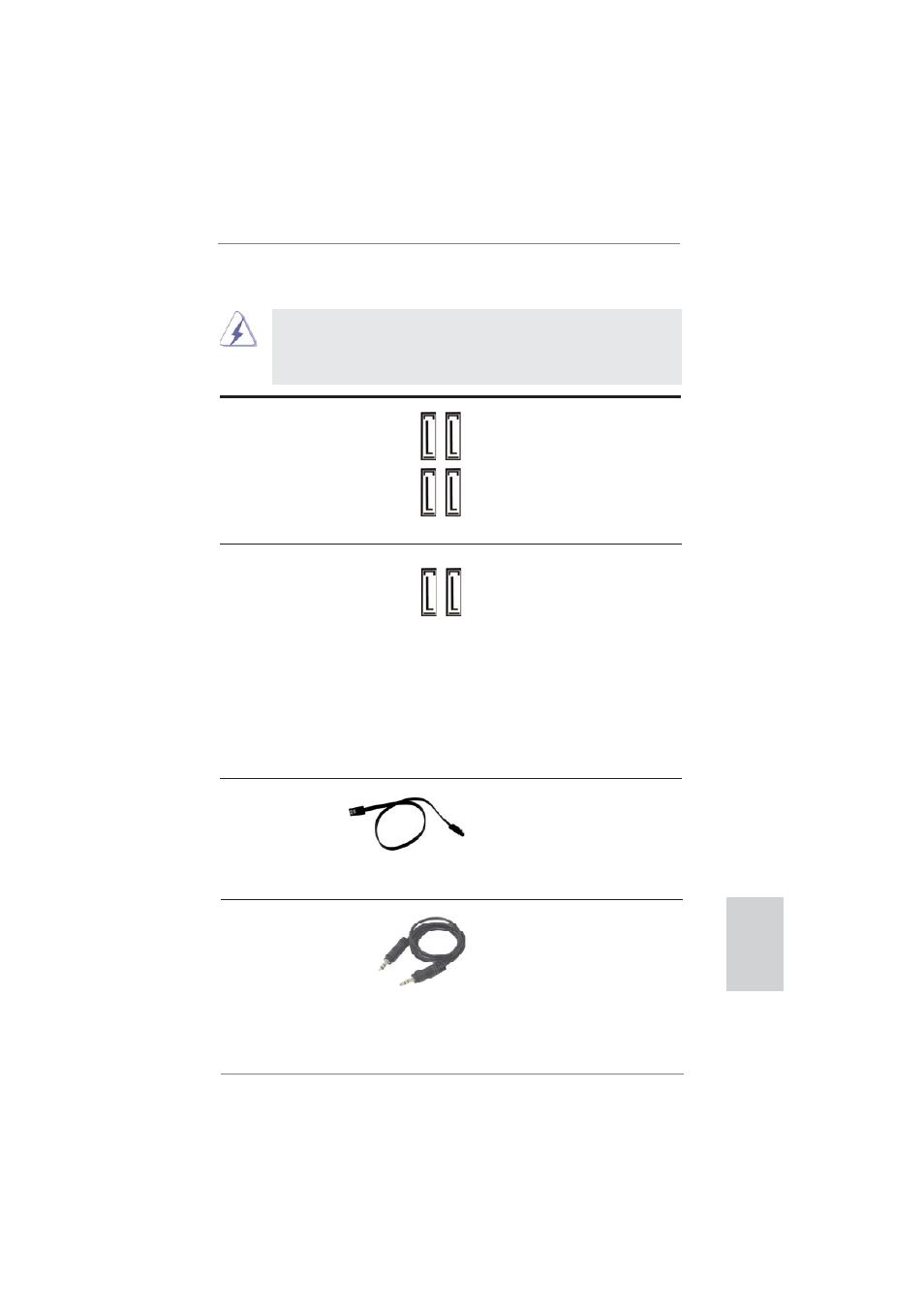

1.4

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.

Conexiones de serie ATAII

Estas cuatro conexiones de

(SATA2_2: vea p.2, N. 14)

serie ATAII (SATAII) admiten

(SATA2_3: vea p.2, N. 13)

cables SATA para dispositivos

(SATA2_4: vea p.2, N. 16)

de almacenamiento internos.

(SATA2_5: vea p.2, N. 15)

La interfaz SATAII actual

permite una velocidad de

transferencia de 3.0 Gb/s.

Conexiones de serie ATA3

Estas dos conexiones de

(SATA3_0: vea p.2, N. 12)

serie ATA3 (SATA3) admiten

(SATA3_1: vea p.2, N. 11)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATAII / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s. Si

instala la unidad de disco duro

en el puerto eSATA situado en

la E/S posterior, el conector

SATA3_1 interno no

funcionará.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

en esta placa base.

SA

TA2_5 SA

TA2_3

SA

TA2_4 SA

TA2_2

SA

TA3_1

SA

TA3_0

Cable de audio de 3,5 mm

Cualquier extremo del cable de

(Opcional)

audio de 3,5 mm se puede

conectar a los dispositivos de

audio portátiles, como por

ejemplo reproductores MP3 y

teléfonos móviles, o al puerto

Entrada de línea de su PC.

conexión de alimentación de la

fuente de alimentación.
