205
ASRock Z68 Extreme3 Gen3 Motherboard

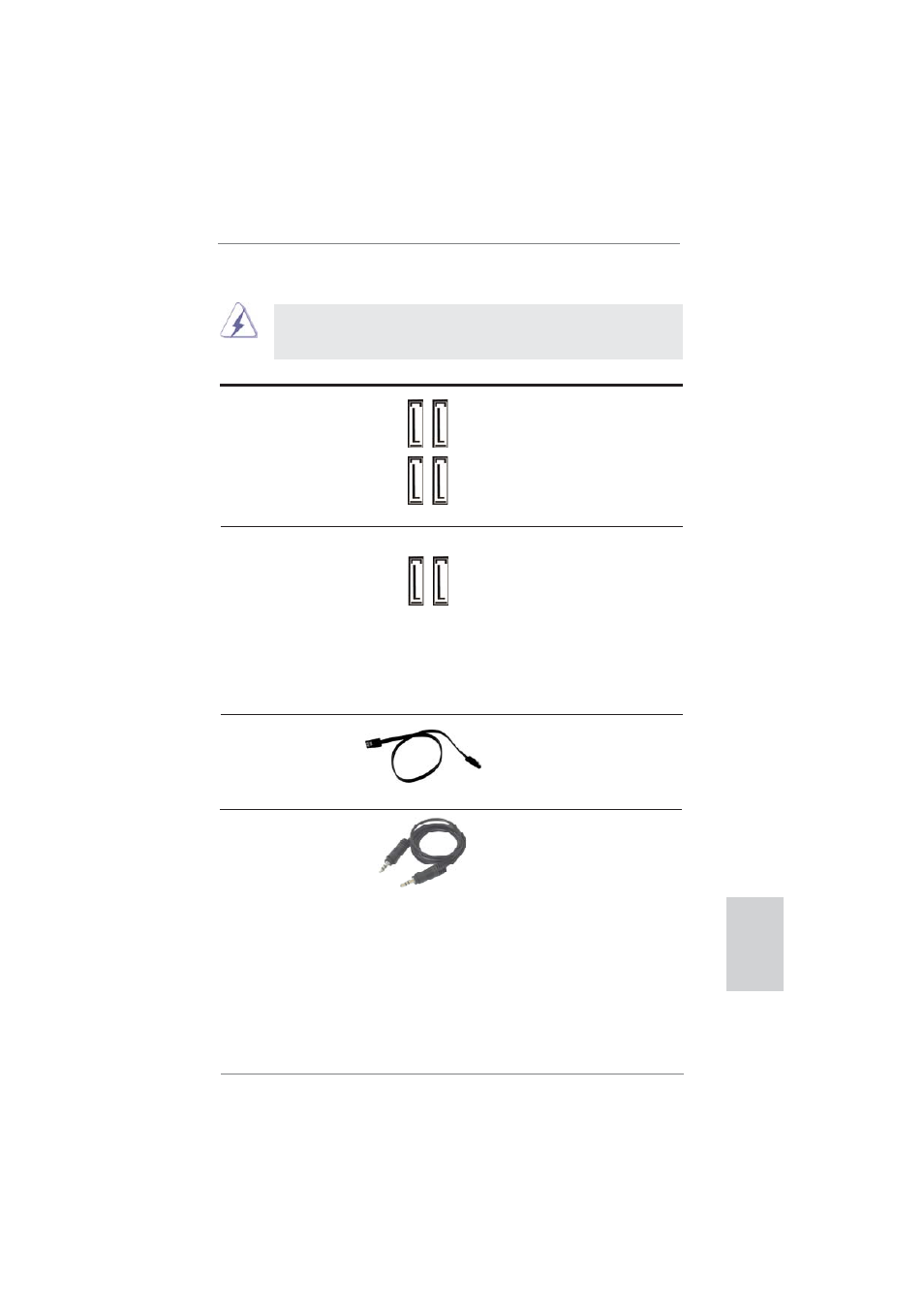

3.5mm 音訊線 您可選擇 3.5mm 音訊線的任一端
( 選配 ) 接至攜帶式音訊裝置，例如 MP3
播放機及行動電話，或 PC 的線
路輸入 (Line-in) 連接埠。
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 ) 碟或者主機板上的 SATAII/
SATA3 接口。
Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 14 項 ) (SATAII) 接口支援 SATA 數據
(SATA2_3: 見第 2 頁第 13 項 ) 線作為內部儲存設置。
(SATA2_4: 見第 2 頁第 16 項 ) 目前 SATAII 界面理論上
(SATA2_5: 見第 2 頁第 15 項 ) 可提供高達 3.0Gb/s 的數據
傳輸速率。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0: 見第 2 頁第 12 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_1: 見第 2 頁第 11 項 ) 線作為內部儲存設置。
目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據傳輸
速率。若在後方 I/O 的 eSATA
連接埠安裝硬碟，內部
SATA3_1 將失去作用。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1
SA
TA3_0
