124
ASRock Z68 Extreme3 Gen3 Motherboard
Ру
сский

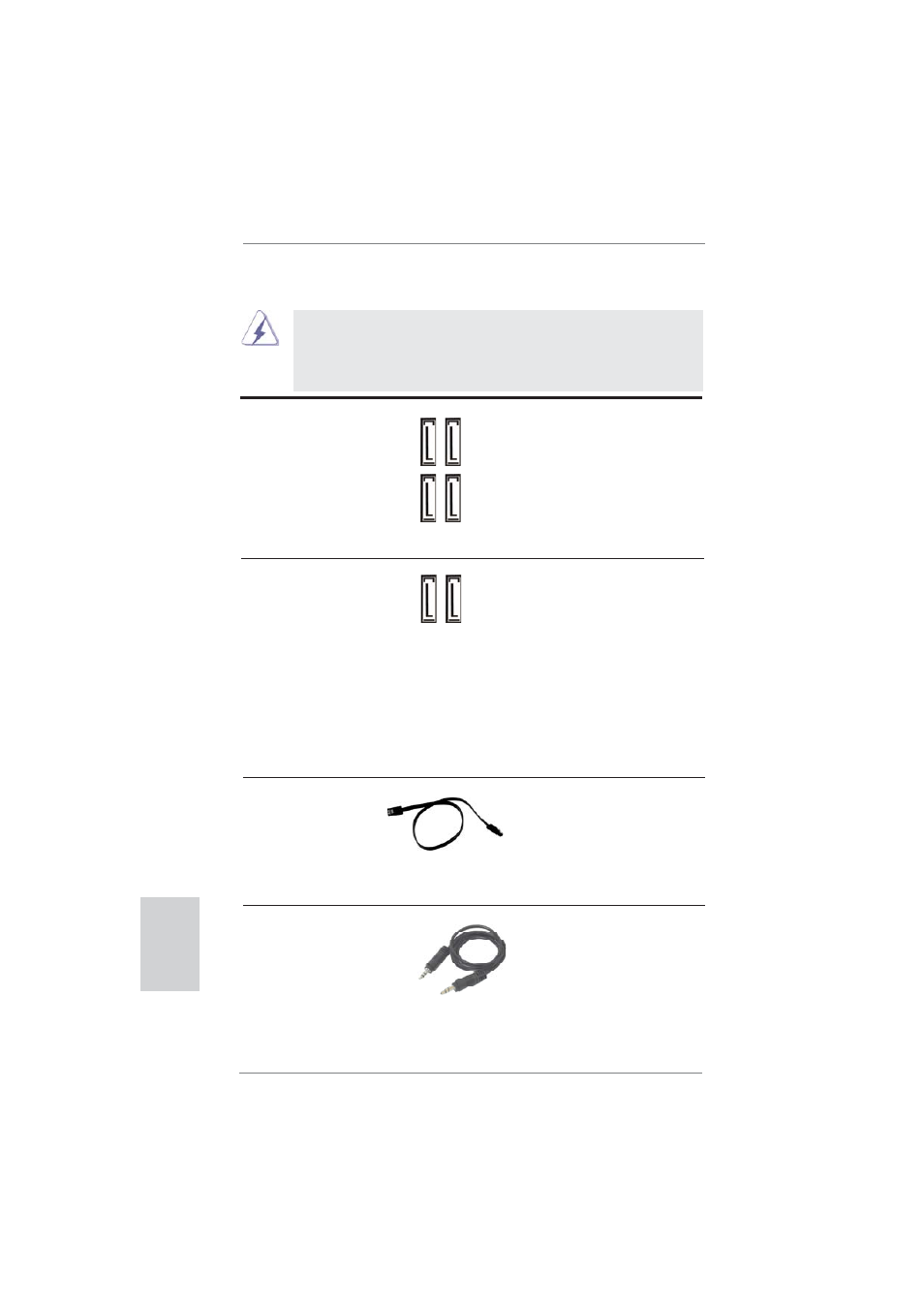

Разъемы Serial ATAII Четыре соединителя Serial ATAII
(SATA2_2, см. стр. 2, п. 14) предназначаются для
(SATA2_3, см. стр. 2, п. 13) подключения внутренних
(SATA2_4, см. стр. 2, п. 16) устройств хранения с
(SATA2_5, см. стр. 2, п. 15) использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 12) предназначаются для
(SATA3_1, см. стр. 2, п. 11) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с. При
установке жесткого диска в порт
eSATA задней системы ввода/
вывода, внутренний порт
SATA3_1 не функционирует.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1
SA
TA3_0
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце
(дополнительно) аудиокабеля можно подключить
к портативному аудиоустройству,
такому как MP3-плеер или
мобильный телефон, либо к порту
линейного входа компьютера.
