ASRock Z68 Extreme3 Gen3 Motherboard

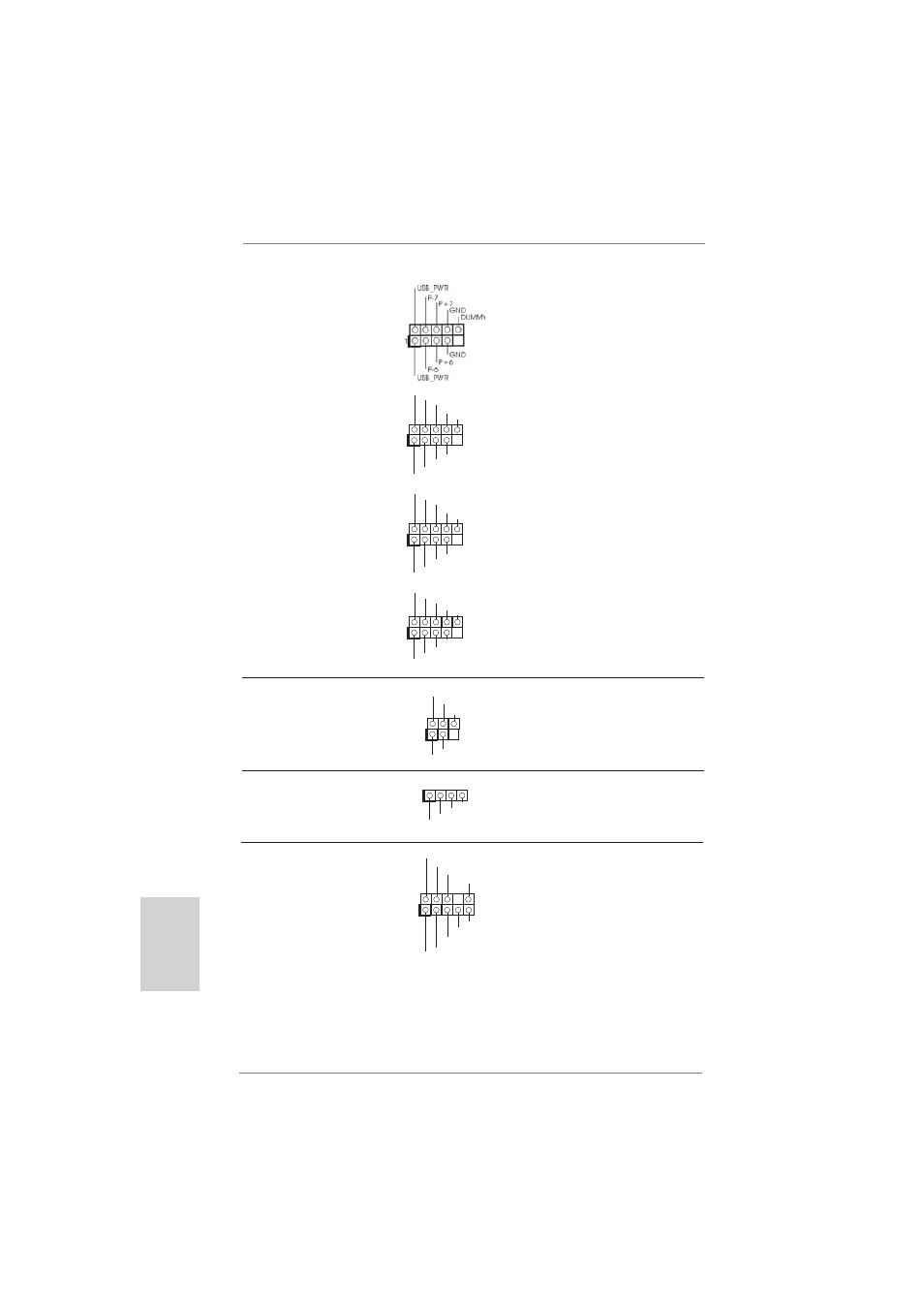

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB6_7) 는 4 개의 기본 USB 2.0 포트
(2 페이지 , 29 번 항목 참조 ) 외에도 USB 2.0 헤더가 4 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
(9 핀 USB8_9)
(2 페이지 , 28 번 항목 참조 )
(9 핀 USB10_11)
(2 페이지 , 27 번 항목 참조 )
(9 핀 USB12_13)
(2 페이지 , 25 번 항목 참조 )
한 국 어
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
USB_PWR
P-13
P+13
USB_PWR
P-12
P+12
GND
GND
DUMMY
적외선 모듈 헤더 이 헤더는 선택품목인 무선
(5 핀 IR1) 적외선 송수신 모듈을
(2 페이지 , 33 번 항목 참조 ) 지원합니다 .
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기
(4 핀 CIR1) 연결하는 데 사용될
(2 페이지 , 30 번 항목 참조 ) 수 있습니다 .
전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를
(9 핀 HD_AUDIO1) 편리하게 조절하고 연결할 수
( 2 페이지 , 34 번 항목 참조 ) 있는 전면 오디오 인터페이스
입니다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
