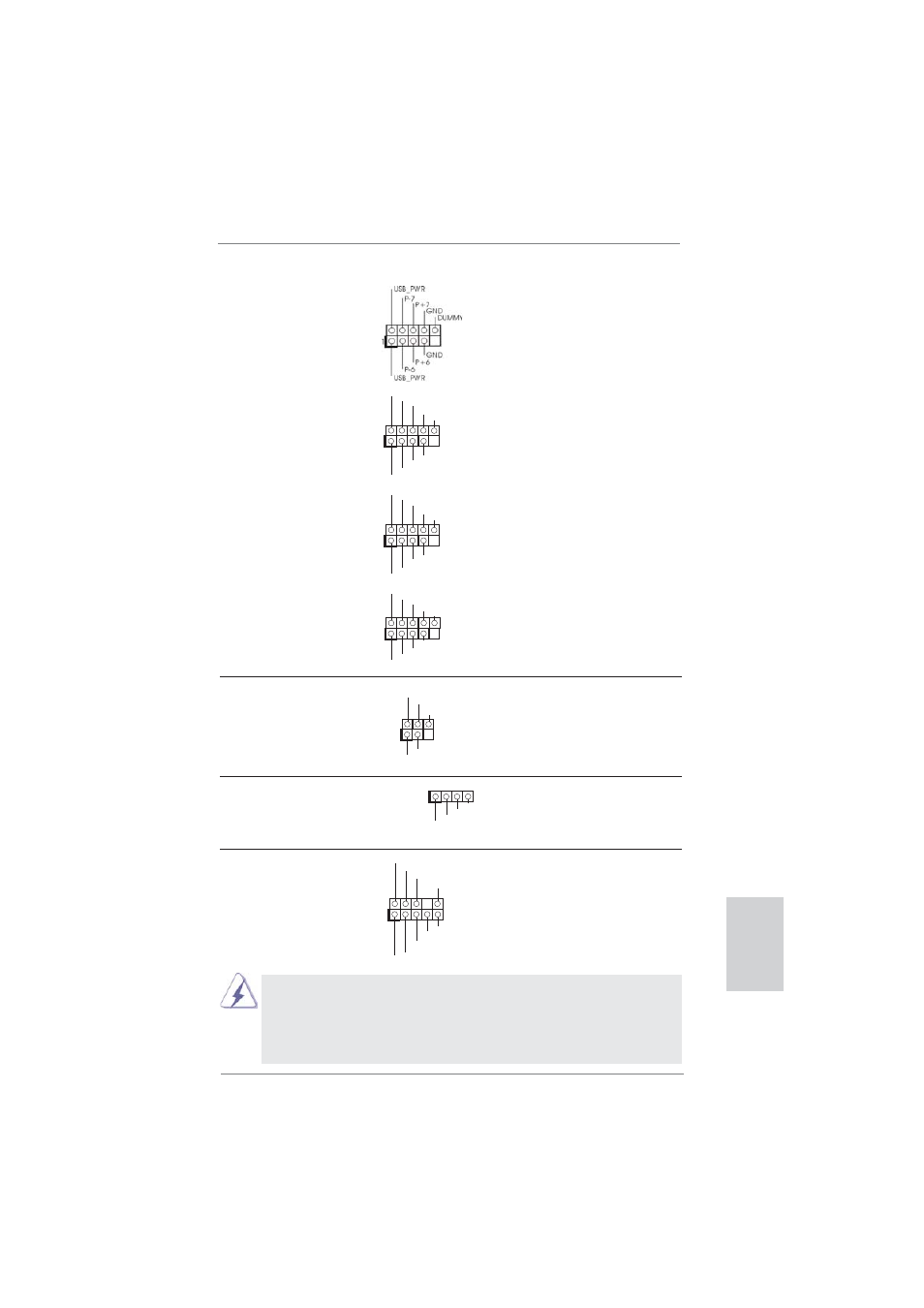

USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 29 を参照 マザーボードに 4 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
(9 ピン USB8_9) USB 2.0 ポートをサポートできま
ページ２, アイテム 28 を参照 す。
(9 ピン USB10_11)
ページ２, アイテム 27 を参照
(9 ピン USB12_13)
ページ２, アイテム 25 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 33 を参照
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
コンシューマー赤外線モジュールヘッダー このヘッダーは、 リモコン受光部
(4 ピン CIR1) の接続に使用することができます。
ページ２, アイテム 30 を参照
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
USB_PWR
P-13
P+13
USB_PWR
P-12
P+12
GND
GND
DUMMY
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 34 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
