189
ASRock Z68 Extreme3 Gen3 Motherboard
簡體中文

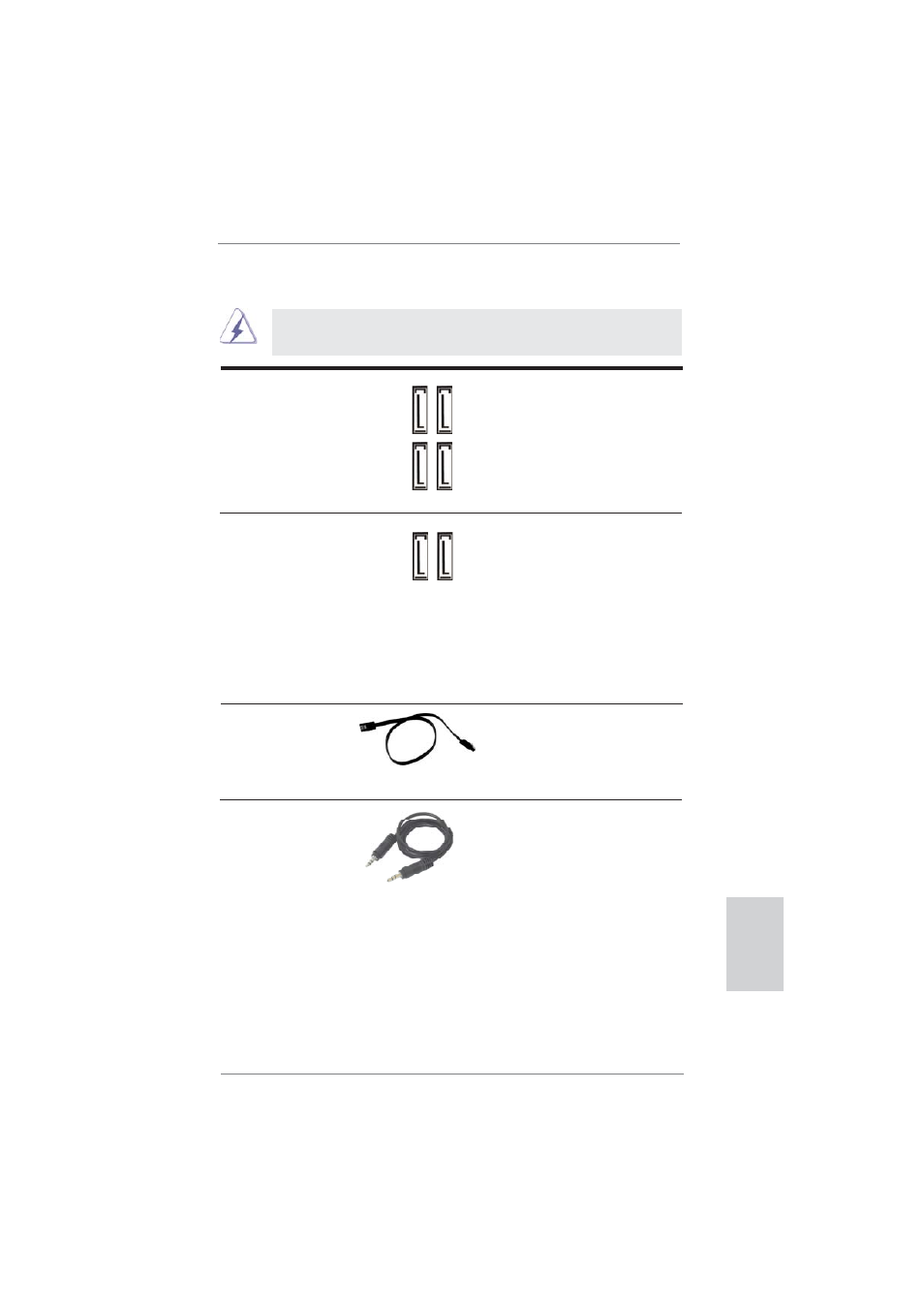

Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 14 項 ) (SATAII) 接口支持 Serial
(SATA2_3: 見第 2 頁第 13 項 ) (SATA) 數據線作為內部儲存
(SATA2_4: 見第 2 頁第 16 項 ) 設置。目前 SATAII 界面理論
(SATA2_5: 見第 2 頁第 15 項 ) 上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 ) 盤或者主板上的 SATAII/
SATA3 接口。
Serial ATA3 接口 這裡有兩組 Serial ATA3
(SATA3_0: 見第 2 頁第 12 項 ) (SATA3) 接口支持 Serial
(SATA3_1: 見第 2 頁第 11 項 ) (SATA) 數據線作為內部儲存
設置。目前 SATA3 界面理論
上可提供高達 6.0Gb/s 的數
據傳輸速率。若您將硬盤連接到
后側面板 I/O 的 eSATA 接口，則
內部的 SATA3_1 將失效。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
3.5mm 音頻線 3.5mm 音頻線的任一端可以連接
( 選配 ) 到便攜式音頻設備（如 MP3 播放
机和移動電話）或 PC 的線路輸
入端口。
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1
SA
TA3_0
