157
ASRock Z68 Extreme3 Gen3 Motherboard
한 국 어
1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

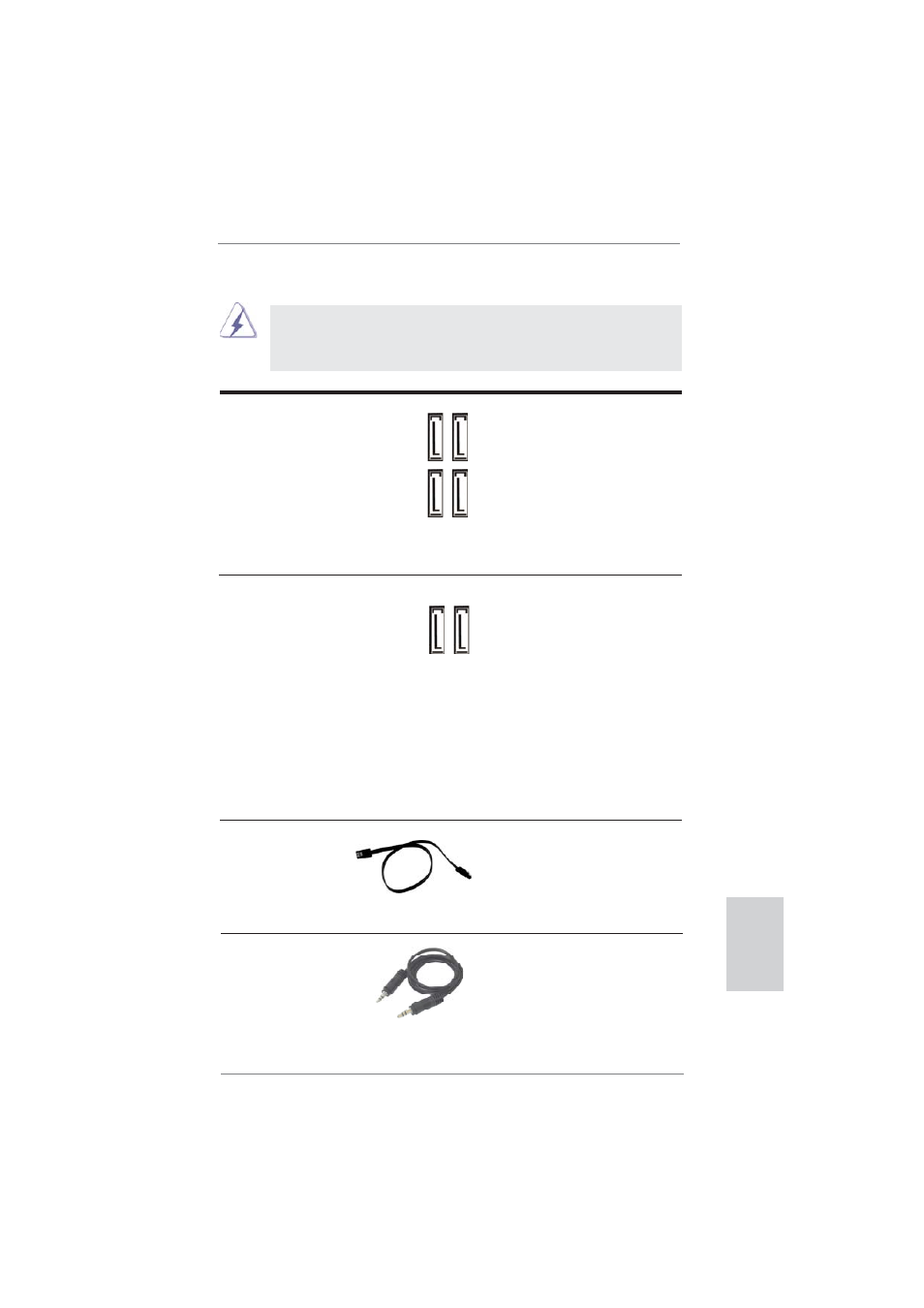

콘넥터 그림 설명
시리얼 ATAII 커넥터 4 개의 시리얼 ATAII
(SATA2_2: 2 페이지 , 14 번 항목 참조 ) (SATA) 커넥터는 내부 저장 장
(SATA2_3: 2 페이지 , 13 번 항목 참조 ) 치용 SATA 데이터 케이블을
(SATA2_4: 2 페이지 , 16 번 항목 참조 ) 지원합니다 . 커넥터가 내부
(SATA2_5: 2 페이지 , 15 번 항목 참조 ) 기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATAII
인터페이스는 최고 3.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
시리얼 ATA3 커넥터 2 개의 시리얼 ATA3
(SATA3_0: 2 페이지 , 12 번 항목 참조 ) (SATA3) 커넥터는 내부 저장
(SATA3_1: 2 페이지 , 11 번 항목 참조 ) 장치용 SATA 데이터 케이블
을지원합니다 . 커넥터가 내부
기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를지원합니다 .
뒷면 I/O 에 있는 eSATA 포트
에 HDD 를 설치할 경우 내부
SATA3_1 는 작동하지 않습
니다 .
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII / SATA3 하드 디스크
혹은 SATAII / SATA3 커넥터
에 연결합니다 .
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1
SA
TA3_0
3.5mm 오디오 케이블 3.5 mm 오디오 케이블의 어느 한
( 선택 사양 ) 쪽을 MP3 플레이어와 휴대전화
와 같은 이동식 오디오 장치 또
는 PC 의 라인 입력 포트에 연결
할 수 있습니다 .
