142

ASRock Z68 Extreme3 Gen3 Motherboard

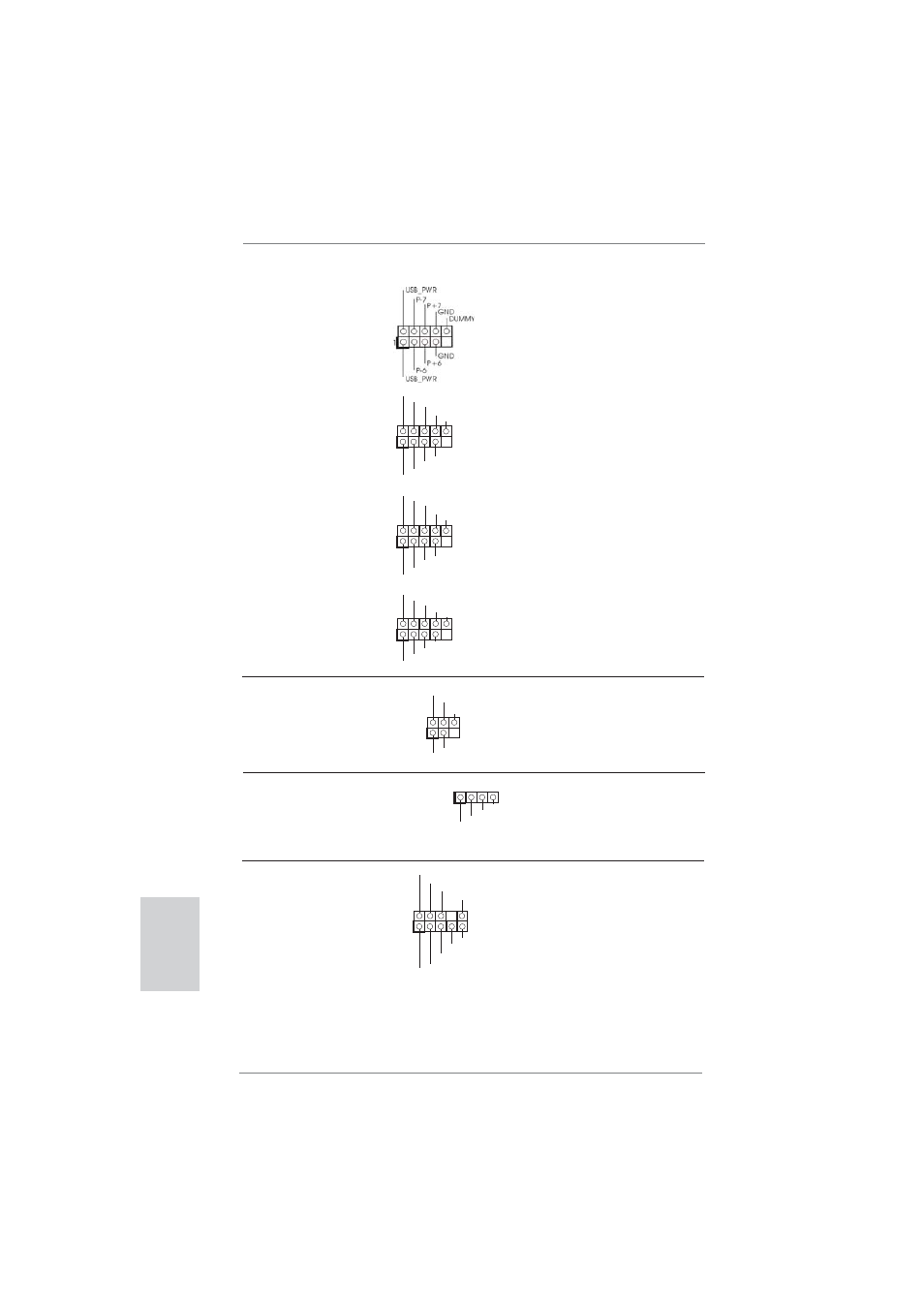

USB 2.0 Fişleri

G/Ç panelindeki varsayılan dört

(9-pinli USB6_7)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 29)

anakartta dört USB 2.0 fi şi

bulunur. Her USB 2.0 fi şi iki

USB 2.0 portunu destekler.

(9-pinli USB8_9)
(bkz. s.2 No. 28)

(9-pinli USB10_11)
(bkz. s.2 No. 27)

(9-pinli USB12_13)
(bkz. s.2 No. 25)

Kızılötesi Modülü Fişi

Bu

fi ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 33)

modülünü

destekler.

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

Kullanıcı Kızılötesi Modül Bağlantısı

Bu

fi ş,

uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 30)

Türkçe

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB_PWR

P-10

GND

DUMMY

USB_PWR

P+10

GND

P-11

P+11

1

USB_PWR

P-13

P+13

USB_PWR

P-12

P+12

GND

GND

DUMMY

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Ön Panel Ses Fişi

Bu, panel ses kablosu için

(9-pinli HD_SES1)

uygun

bağlantı sağlayan ve

(bkz. s.2 No. 34)

ses

cihazlarını kontrol

etmeyi

sağlayan bir arayüzdür.
